编号：

T3642410M

设计简介：

本设计是基于STM32的酒驾预防的汽车智能启停系统的设计，主要实现以下功能：

1. 通过温度传感器检测温度，预防过热。
2. 通过酒精传感器检测驾驶人是否饮酒
3. 通过按键设置时间和阈值
4. 通过人体热释电传感器感知是否有人
5. 通过按键设置温度阈值
6. 检测驾驶人饮酒发送短信，未检测到驾驶人并且温度过高时，短信提醒
7. 通过GPS进行定位

电源： 5V
传感器：温度传感器（DS18B20）、人体热释电传感器（D203S）、酒精传感器（MQ-3）、时钟模块（DS1302）GPS传感器（NEO-7M）
短信模块（ML307R）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器
人机交互：独立按键

标签：STM32、OLED12864、DS18B20、D203S、MQ-3、DS1302、NEO-7M、ML307R

题目扩展：基于单片机的智能防酒驾系统、基于STM32的车辆安全控制系统、基于单片机的酒精检测设计

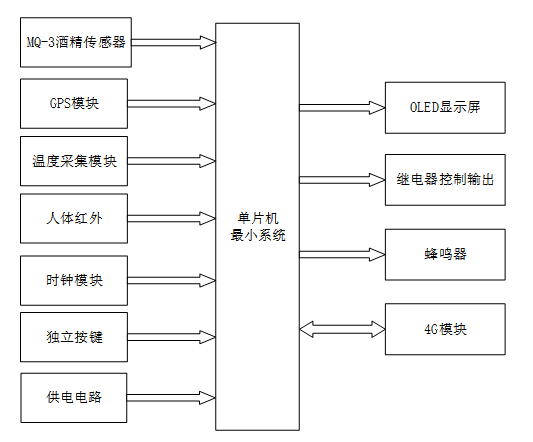

基于 STM32 的酒驾预防汽车智能启停系统设计

一、主控部分

二、输入部分

1. MQ 气体传感器模块：专门对酒精气体浓度进行实时监测，为酒驾判断提供核心依据
2. GPS 模块：精准获取汽车的实时位置信息
3. 温度采集模块：采集汽车内部及周边环境的温度数据
4. 人体红外传感器模块：监测驾驶位是否有人，实现系统联动触发
5. 时钟模块：获取精准的网络时间，为数据记录提供时间戳
6. 独立按键模块：用于切换系统界面、设置酒精浓度等参数阈值
7. 供电电路：为整个酒驾预防汽车智能启停系统稳定供电

三、输出部分

1. OLED 显示模块：显示汽车位置信息、酒精浓度、环境温度、实时时间、驾驶位人员状态、是否酒驾判定结果及酒精浓度阈值设置界面
2. 继电器控制模块：模拟汽车启动与停止功能，当检测到酒驾时禁止启动或触发熄火
3. 蜂鸣器报警模块：当监测到酒精浓度超过设定阈值时，立即触发蜂鸣器报警提醒
4. 4G 模块：连接云平台实现数据上传与远程监控，同时发送短信将驾驶员酒驾信息及 GPS 定位发送至预设接收端
