编号：

T4112410M

设计简介：

本设计是基于单片机的多功能车载摆件系统设计，主要实现以下功能：

1. 通过温度传感器检测车内温度
2. 通过温度根据温度阈值来实现加热片和风扇的开关
3. 通过PM2.5检测环境空气质量
4. 通过甲醛传感器检测，甲醛是否超标来控制风扇
5. 通过人体红外传感器检测是否有人
6. 通过按键设置紫外灯开启时间
7. 通过按键设置各个阈值

电源： 5V
传感器：温度传感器（DS18B20）、人体热释电传感器（D203S）、PM2.5粉尘颗粒传感器、甲醛传感器（KQ-281）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（N-MOS）、加热片、紫外灯
人机交互：独立按键
移动通信：WIFI模块

标签：STM32、OLED12864、D203S、DS18B20、KQ-281、PM2.5

题目扩展：基于单片机的智能车载环境检测系统、基于单片机的智能排车辆风扇系统、新能源汽车车载环境协同系统

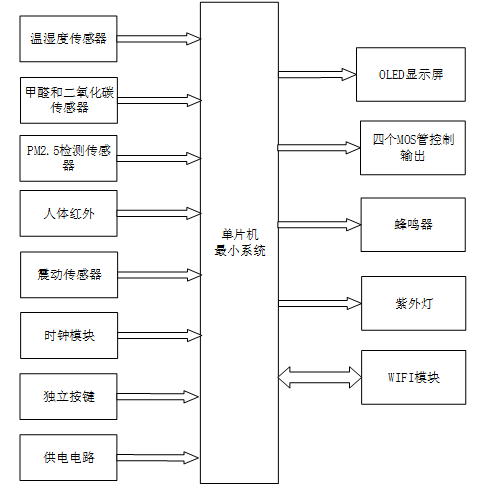

基于 STM32 的多功能车载摆件系统设计

一、主控部分

二、输入部分

1. 温湿度传感器模块：监测车载环境的实时温湿度数据
2. 甲醛与二氧化碳传感器模块：同时检测车载环境中的甲醛浓度和二氧化碳浓度
3. PM2.5 检测模块：精准检测车载环境的 PM2.5 颗粒物浓度
4. 人体红外传感器模块：检测车辆周边或车内是否有人闯入
5. 震动传感器模块：通过监测震动信号辅助判断是否有人非法闯入
6. 时钟模块：获取精准的网络时间，为系统提供时间基准
7. 独立按键模块：用于切换系统界面、设置各项参数阈值、修改系统时间等操作
8. 供电电路：为整个多功能车载摆件系统稳定供电

三、输出部分

1. OLED 显示模块：显示温湿度、甲醛浓度、二氧化碳浓度、PM2.5 浓度等传感器检测数据，以及参数阈值设置界面
2. MOS 管控制模块（四个）：分别控制加湿器、降温设备、通风风扇、加热装置的运行
3. 蜂鸣器报警模块：当检测到气体浓度超标、有人闯入等异常情况时，触发蜂鸣器报警提醒
4. 紫外灯模块：提供照明功能，同时可辅助实现杀菌消毒作用
5. WIFI 模块：将车载环境监测数据上传至云平台，连接手机 APP 实现远程监控与设备控制
