设计编号：T5032407C
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：

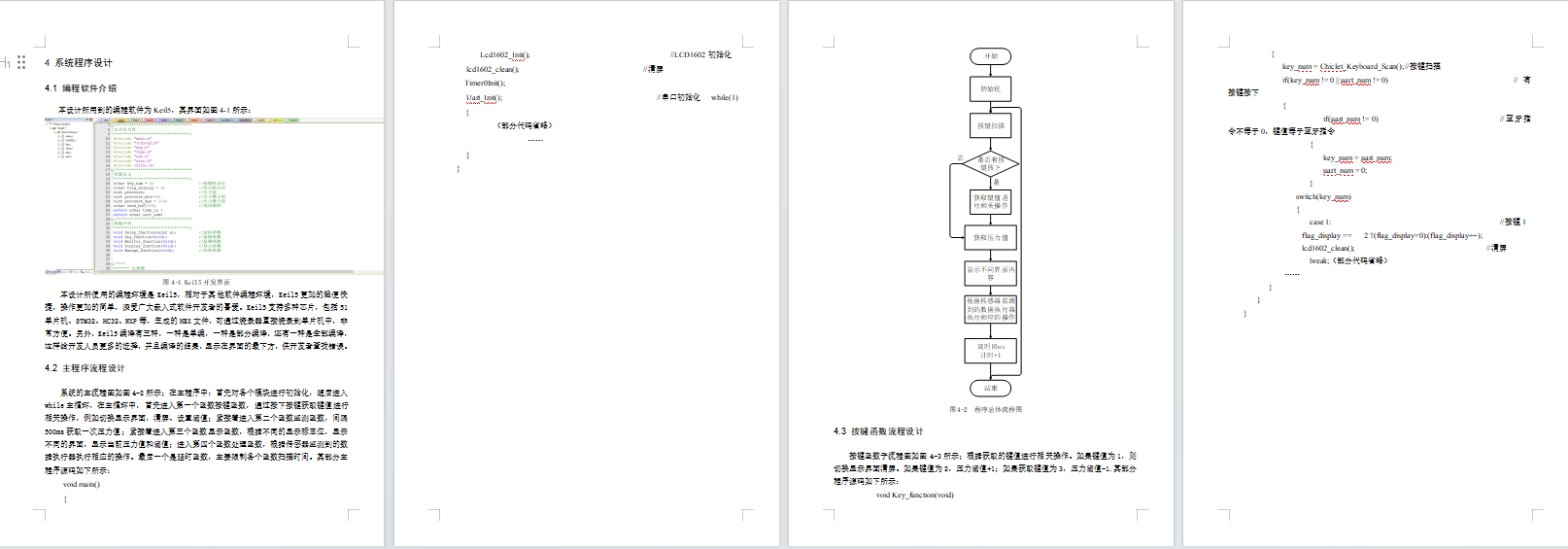

资料预览

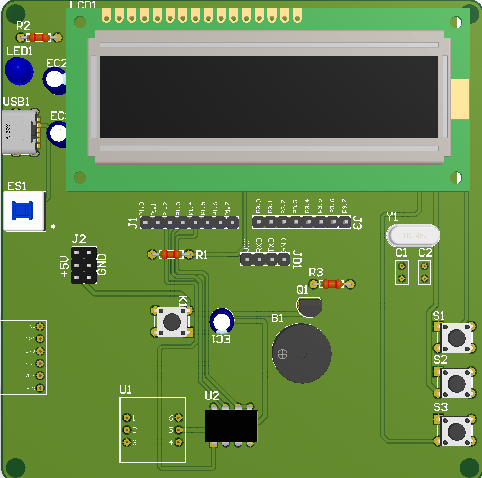

效果图：
总体资料：

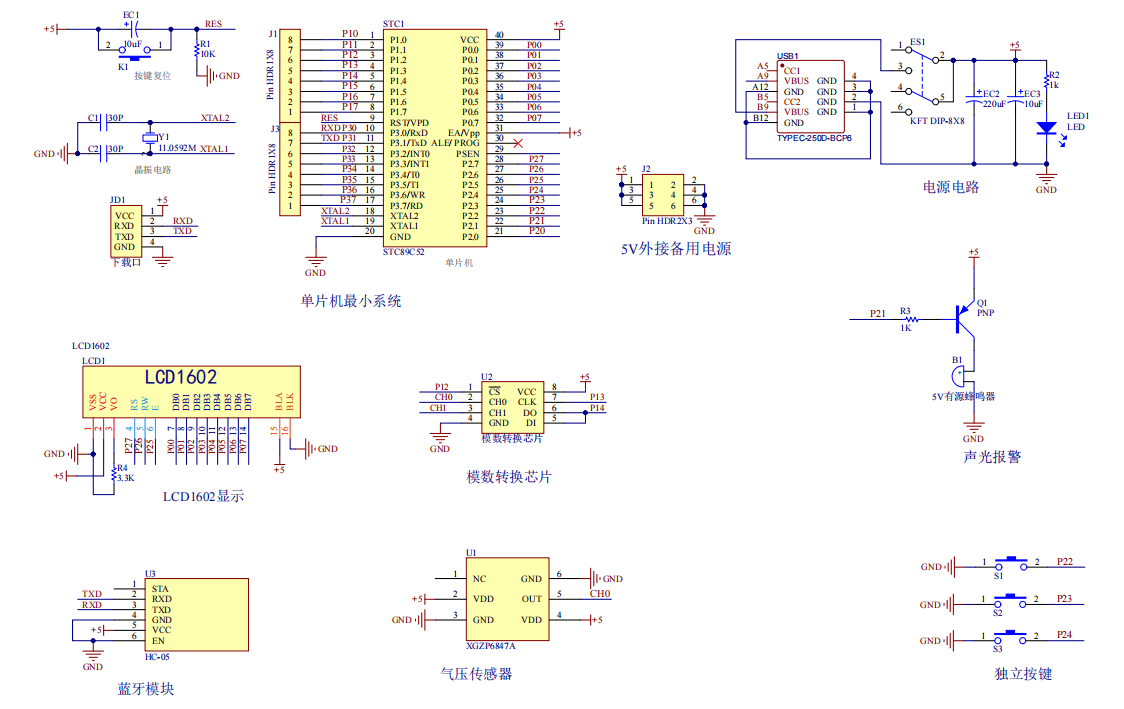

原理图：

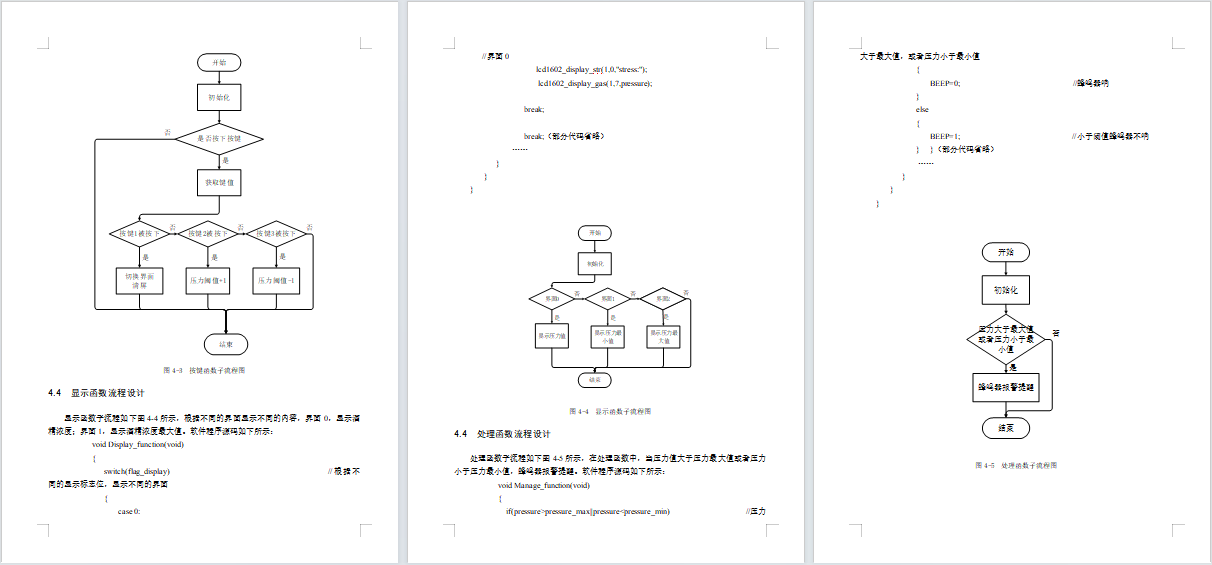

软件设计流程：
软件设计流程：系统框图：

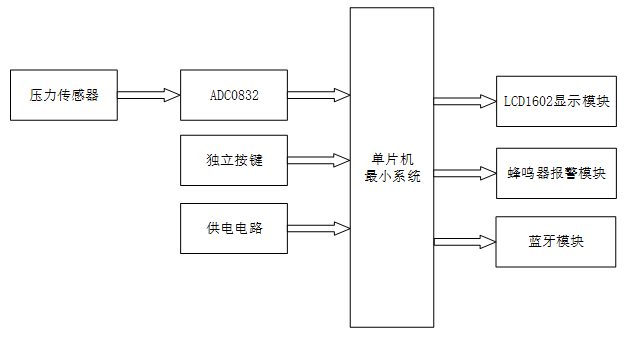

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的密闭容器压力检测系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是压力传感器和ADC0832组成的，通过该模块获取压力值；第二部分是独立按键，用于切换显示界面，设置阈值；第三部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块,可以显示当前压力、阈值等界面；第二部分是蜂鸣器报警模块，压力超过阈值，进行蜂鸣器报警提醒；第三部分是蓝牙模块，可以通过蓝牙模块查看数据，也可以设置阈值。

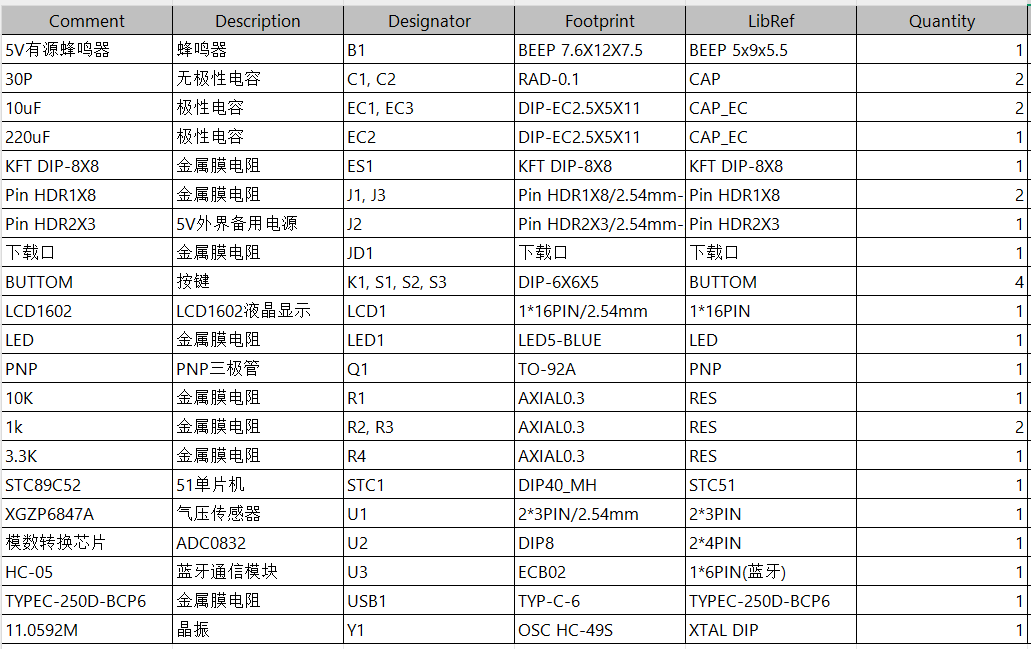

硬件清单：
