编号：

T5032407C

设计简介：

本设计是基于单片机的密闭容器压力检测系统设计，主要实现以下功能：

1. 通过气压传感器检测气压
2. 通过气压是否大于阈值，蜂鸣器进行提醒
3. 通过按键设置气压阈值
4. 通过蓝牙模块进行远程监控和设置阈值

电源： 5V
传感器：气压传感器（XGZP6847A）
显示屏：LCD1602显示屏
单片机：STC89C52单片机
执行器：蜂鸣器
人机交互：独立按键、蓝牙模块（HC-05）

标签：STC89C52、LCD1602、有源蜂鸣器、HC-05、XGZP6847A

题目扩展：基于单片机的压力仓检测系统，基于 STC89C52 的多容器压力巡检系统设计

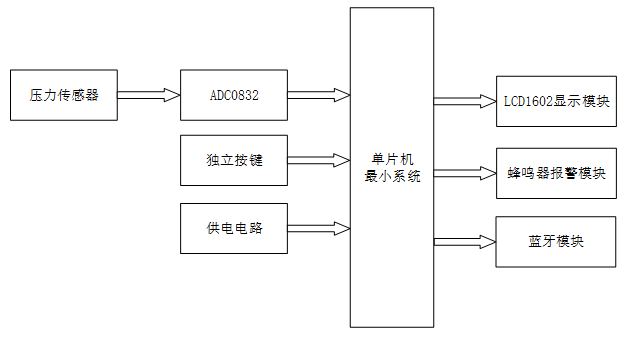

基于 STC89C52 的密闭容器压力检测系统设计

一、主控部分

二、输入部分

1. 压力传感器 + ADC0832 模块：压力传感器采集密闭容器压力信号，经 ADC0832 模数转换后获取精准压力值
2. 独立按键模块：用于切换显示界面、设置压力报警阈值
3. 供电电路：为整个密闭容器压力检测系统稳定供电

三、输出部分

1. LCD1602 显示模块：显示密闭容器当前压力值、预设压力阈值及系统相关界面
2. 蜂鸣器报警模块：当检测到容器压力超过设定阈值时，触发蜂鸣器报警提醒
3. 蓝牙模块：支持通过蓝牙连接查看实时压力数据，同时可远程设置压力阈值
