编号：

T4912407C

设计简介：

本设计是基于单片机智能输液监控系统设计，主要实现以下功能：

1. 通过水位传感器检测输液瓶液位
2. 通过步进电机模拟阀门
3. 通过按键可切换手动模式和自动模式
4. 在自动模式下通过液位来调整阀门
5. 通过蓝牙模块进行远程监控和控制
6. 通过按键模块在手动模式下控制液位阀门

电源： 5V
传感器：水位传感器（Sensor V2.0）
显示屏：LCD1602显示屏
单片机：STC89C52
执行器：步进电机（ULN2003）
人机交互：独立按键、蓝牙传感器（ECB02H1）

标签：STC89C52、LCD1602、蓝牙模块、水位传感器、步进电机

题目扩展：基于云平台的远程输液监控系统、医院智能输液管理系统、便携式智能输液助手

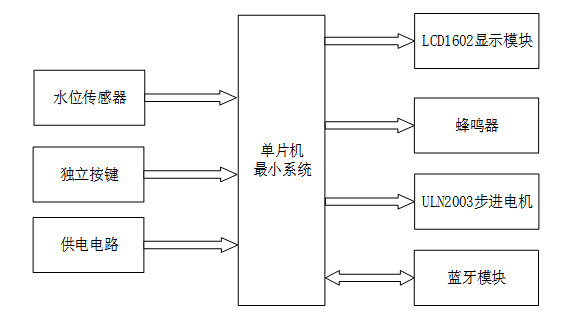

基于 STC89C52 的智能输液监控系统设计

一、主控部分

二、输入部分

1. 水位传感器模块：检测当前的输液量
2. 独立按键模块：用于切换模式、调节输液速度
3. 供电电路：为整个智能输液监控系统供电

三、输出部分

1. LCD1602 显示模块：显示系统名称、输液速度和模式
2. 蜂鸣器报警模块：当输液量过低时，进行报警提示
3. ULN2003 步进电机模块：模拟控制输液滴速
4. JDY-08 蓝牙模块：连接手机，上传输液数据，支持手机控制模块及输液滴速
