编号：

T2452410M

设计简介：

本设计是基于STM32单片机的智能家居养老系统，主要实现以下功能：
1.可通过加速度传感器检测当前持有者是否摔倒—传感器ADXL345 若检测到摔倒则蜂鸣器警报以及发信息给监护人
2.可通过心率血氧传感器检测持有者心率、血氧信息并显示在OLED
3.可通过体温传感器检测持有者当前体温并显示在LED
4.可通过步态传感器检测持有者当天步数（MPU6050）—通过云端上传
5.可通过环境检测传感器检测当前环境温湿度（DHT11）—显示在OLED
6. 可通过烟雾检测传感器检测当前环境气体浓度（MQ-2）—显示在OLED
6.定时器—定时提醒老人吃药
7.上述心率/血氧/体温/加速度（摔倒）出现异常发出警报 并发送信息给监护人
8.语音控制—-“打开/关闭窗户”“打开/关闭空调”

通信用4G模块，上云端和发短信

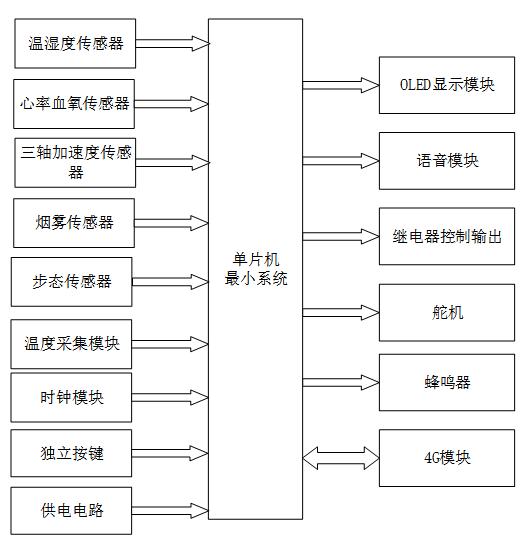

基于 STM32 的智能家居养老系统设计与实现

一、主控部分

二、输入部分

1. 温湿度传感器模块：获取环境温湿度
2. 心率血氧传感器模块：监测老人心率与血氧状态
3. 三轴加速度传感器模块：监测老人姿态，判断是否摔倒
4. 烟雾传感器模块：检测环境烟雾浓度
5. 步态传感器模块：检测持有者当天行走步数
6. 温度采集模块：检测持有者体温
7. 时钟模块：获取网络时间
8. 独立按键模块：切换界面、修改时间、设置阈值等
9. 供电电路：为整个系统供电

三、输出部分

1. OLED 显示模块：显示监测到的环境参数、设置阈值界面等
2. 语音模块：语音控制设备的开关
3. 继电器控制模块：控制空调开关
4. 舵机模块：模拟窗户开关
5. 蜂鸣器报警模块：传感器监测到数据异常时，触发蜂鸣器报警提醒
6. 4G 模块：将监测数据上传至云平台，并发送短信至手机
