设计编号：T1932410M

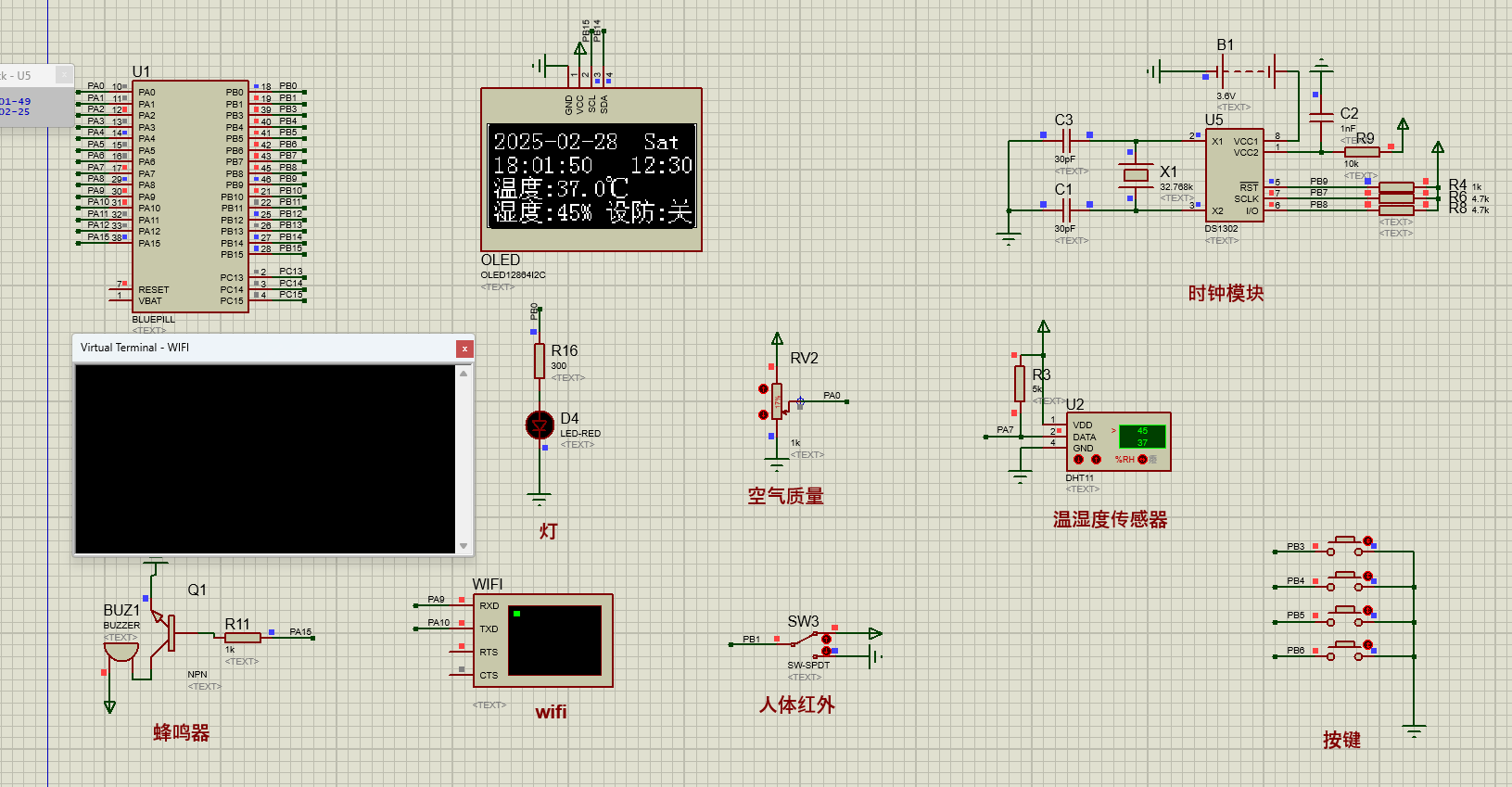

仿真视频演示：
软件安装：
资料预览
效果图：

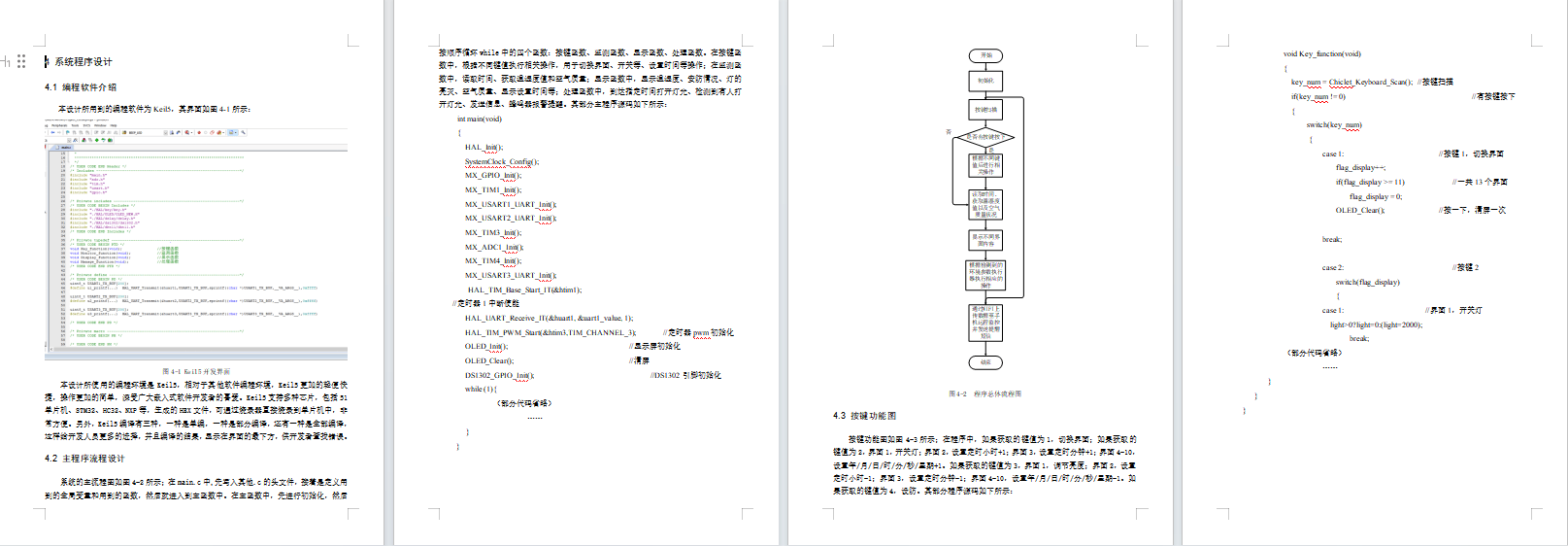

总体资料：
总体资料：

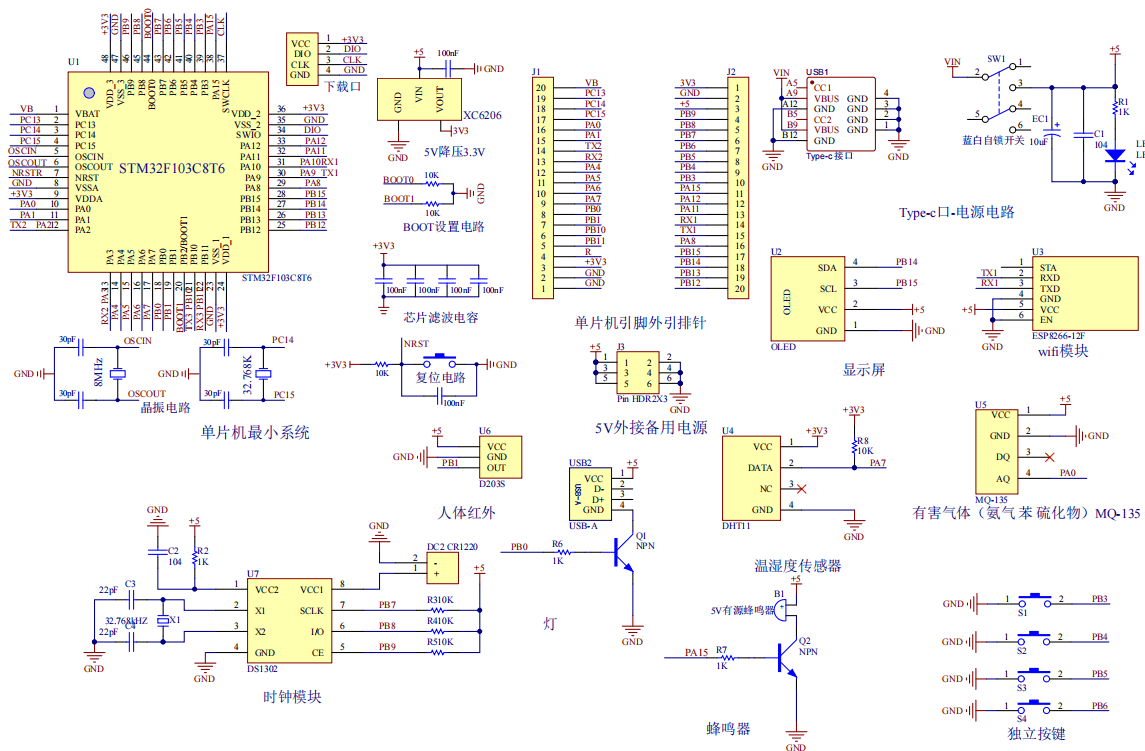

原理图：

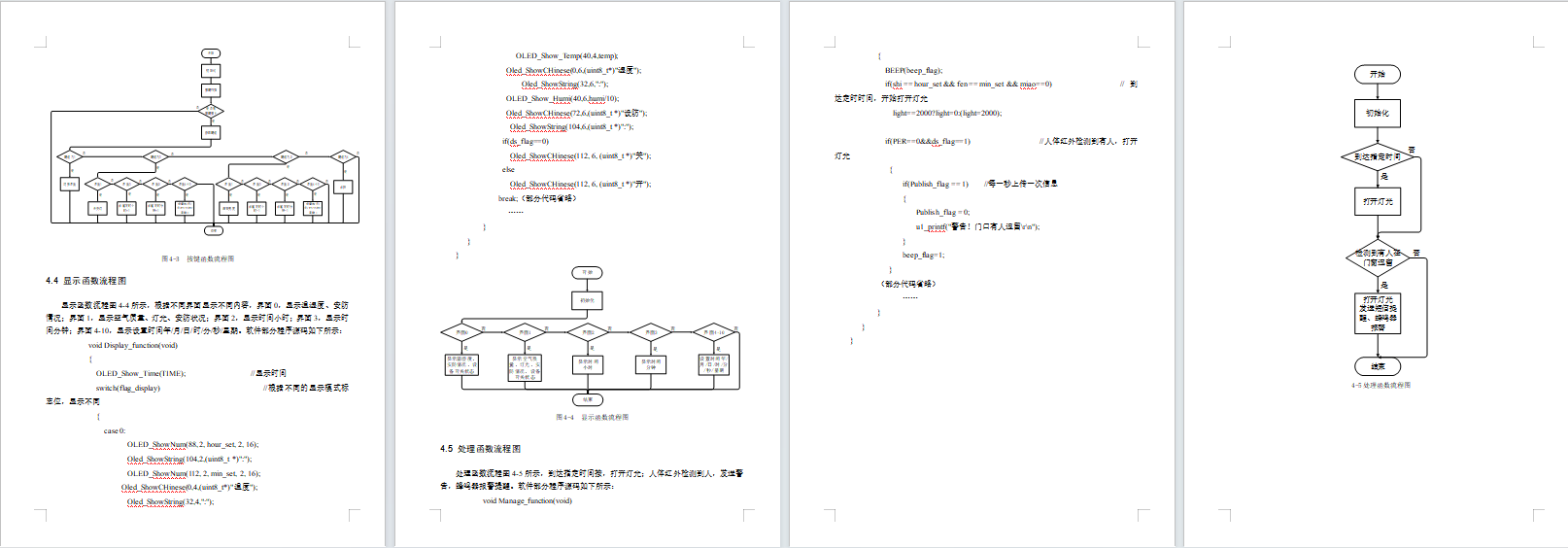

软件设计流程：

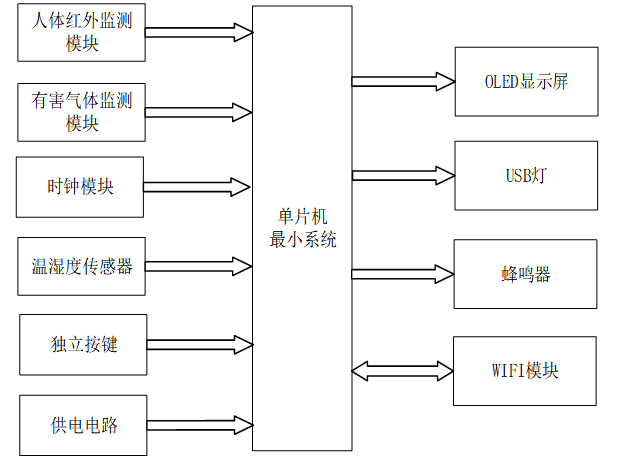

软件设计流程：系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于无线通信的智能家居系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是人体红外监测模块，监测是否有人在门窗逗留；第二部分是有害气体监测模块，检测有害气体浓度是否超标；第三部分是时钟模块，获取网络事件；第四部分是温湿度传感器，检测环境温湿度；第五部分是独立按键，用于开关等、设置时间、设置阈值、设防等；第六部分是供电电路，给整个系统供电；输出由四部分组成，第一部分是OLED显示屏，显示温湿度、安防状况、空气质量、灯光亮灭、设置时间界面；第二部分是USB灯，照明；第三部分是蜂鸣器，有人闯入温湿度超过阈值，蜂鸣器进行报警；最后一部分是WIFI模块，数据上传云平台，远程监控控制。

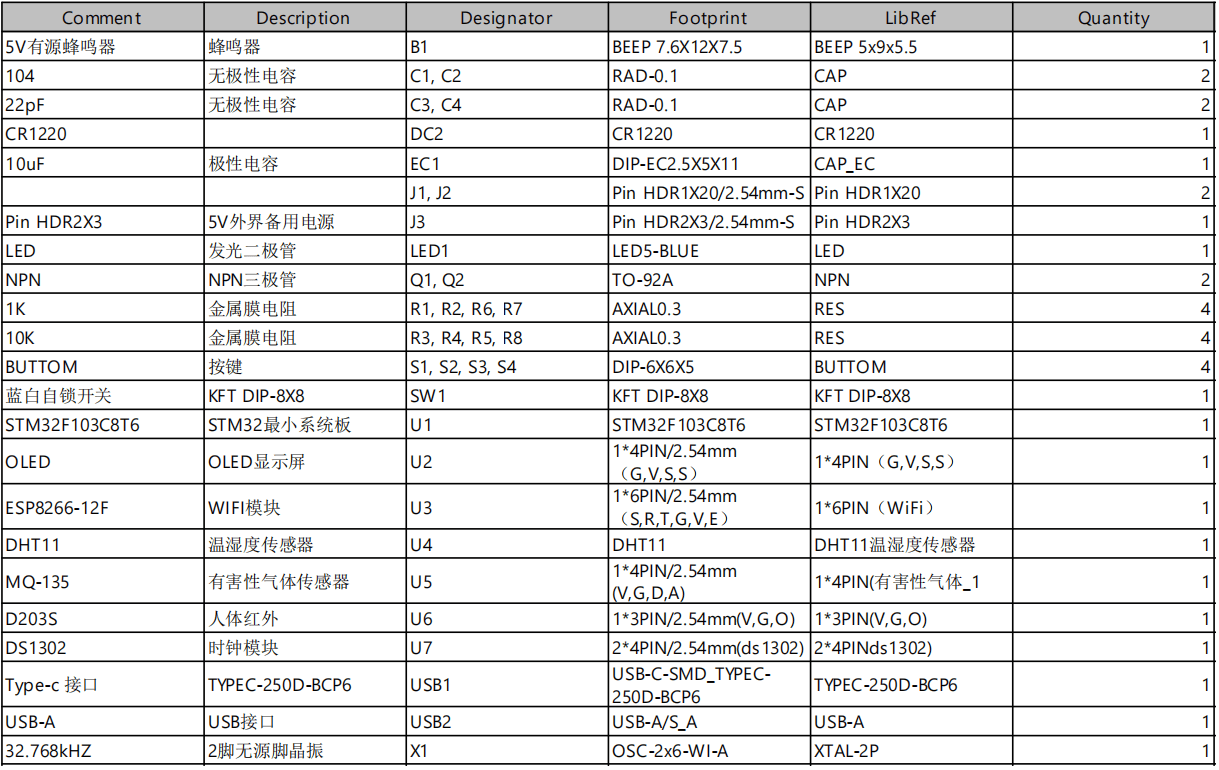

硬件清单：
