T0342605M

设计简介：

本设计是基于STM32的变电站室内气体智能监测与自动通风系统，主要实现以下功能：

1.可检测氧气、CO、CO2、H2S、蒸气和烟雾
2.可通过按键与蓝牙调整阈值
3.数据超过阈值开启220V供电的轴流风机
4.通过蓝牙远程监测与控制

电源：5V（直流）、220V（交流）
传感器：氧气传感器（HB-021）、一氧化碳传感器（MQ-7）、二氧化碳传感器（KQ2801）、硫化氢传感器（MQ-136）、蒸汽传感器（Steam Sensor）、烟雾传感器（MQ-2）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器（220V轴流风机）
人机交互：独立按键
通信模组：蓝牙模块（ECB02）

标签：STM32、OLED12864、HB-021、MQ-7、KQ2801、MQ-136、Steam Sensor、MQ-2、继电器、220V轴流风机、独立按键、ECB02

题目扩展：智能空调系统、智能排风扇系统

变电站室内气体智能监测与自动通风系统研究

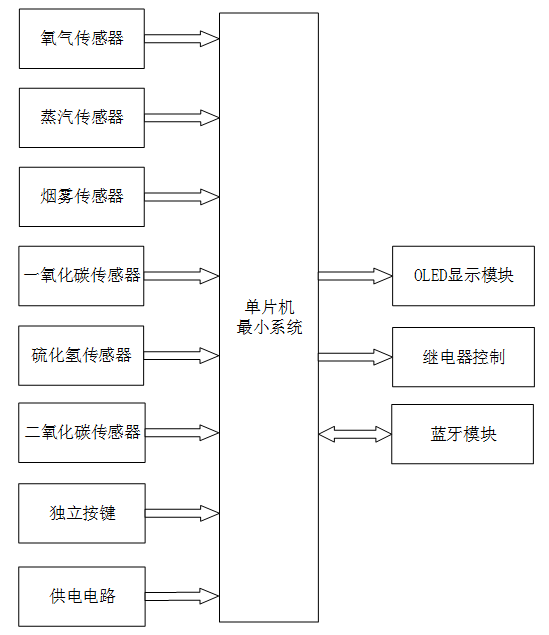

一、主控部分
核心：STM32F103C8T6 单片机
功能：获取输入数据、内部处理、控制输出

二、输入部分

1. 氧气传感器模块：监测变电站室内空气中的氧气含量
2. 蒸汽传感器模块：采集变电站室内环境的蒸汽含量数据
3. 烟雾传感器模块：实时监测变电站室内的烟雾浓度值
4. 一氧化碳传感器模块：监测变电站室内的一氧化碳气体浓度
5. 硫化氢传感器模块：采集变电站室内的硫化氢气体浓度数据
6. 二氧化碳传感器模块：获取变电站室内的二氧化碳浓度数值
7. 独立按键+蓝牙操作模块：切换系统界面、调整工作模式、设置各类气体报警阈值
8. 供电系统：为整个变电站气体监测与通风控制系统提供稳定供电

三、输出部分

1. OLED 显示模块：实时显示各项气体参数值、当前工作模式、风机运行状态与设置的报警阈值
2. 继电器控制模块：模拟驱动现场通风风机，实现异常状态下的自动排风换气
3. ECB02 蓝牙模块：将采集到的所有环境气体数据上传至移动端，同时支持远程下发控制指令
