设计编号：T0342605M
实物视频演示：
软件安装：
资料预览

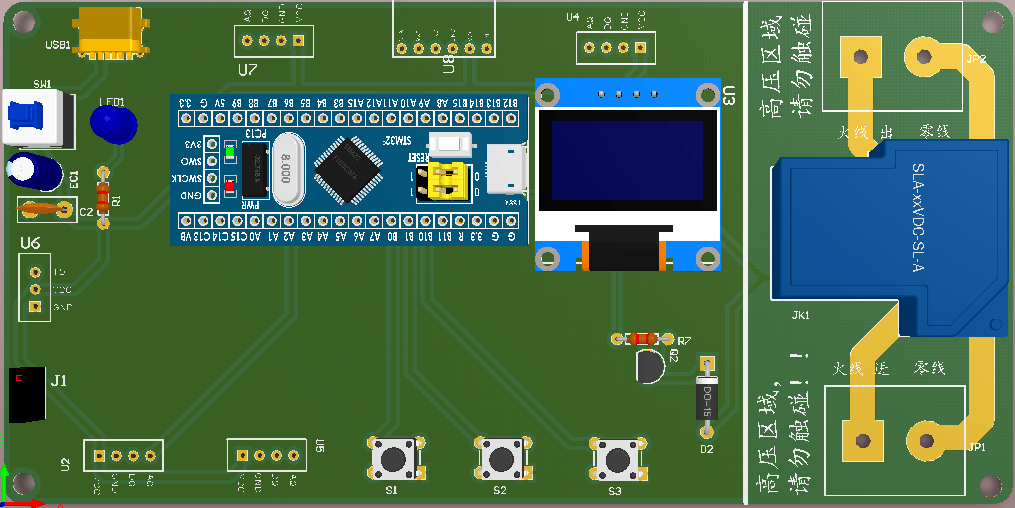

效果图：

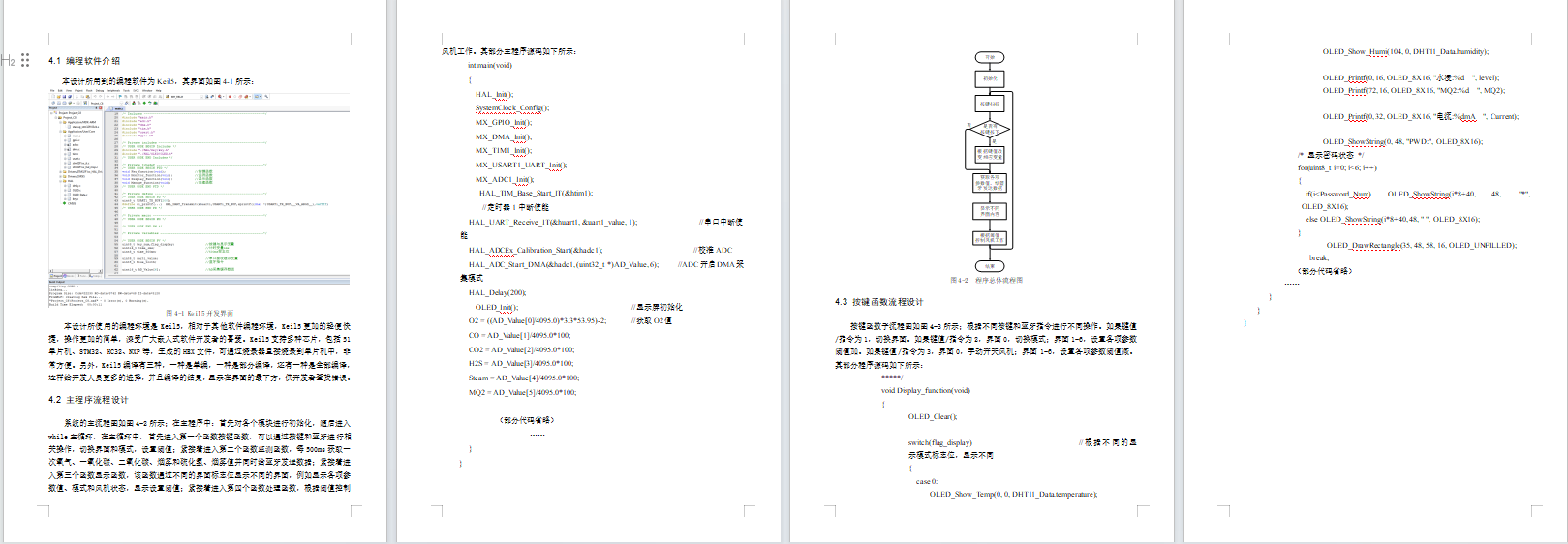

总体资料：

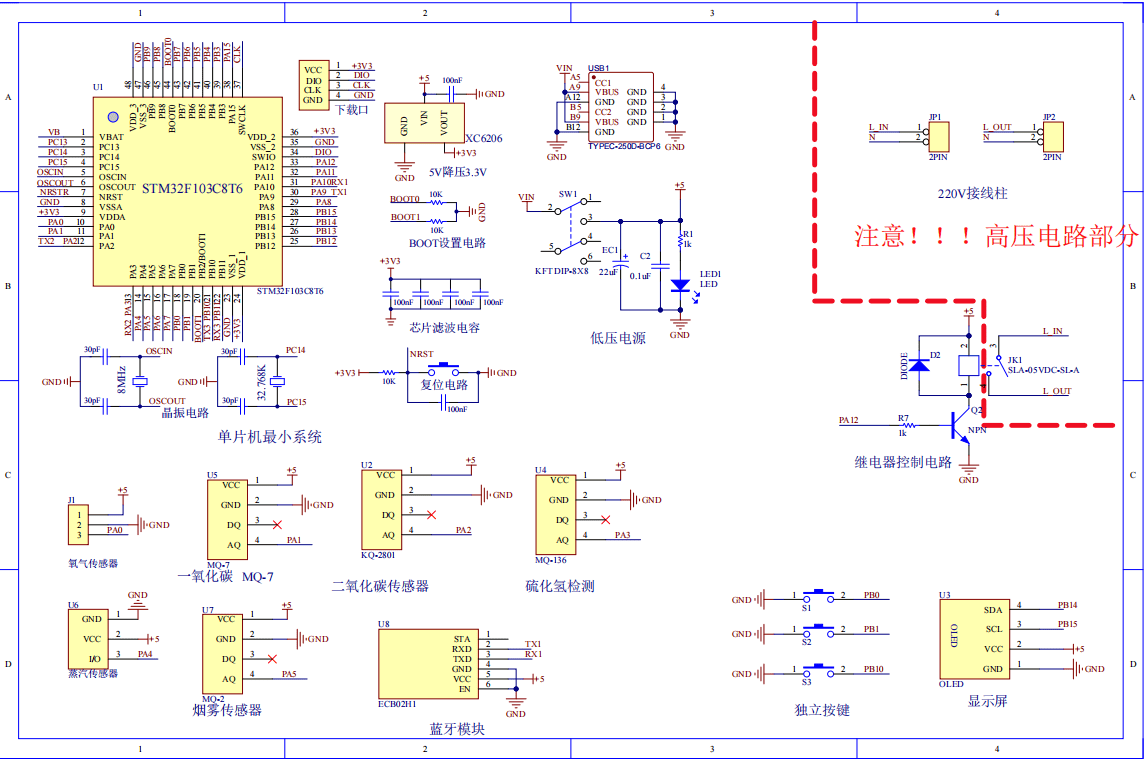

原理图：

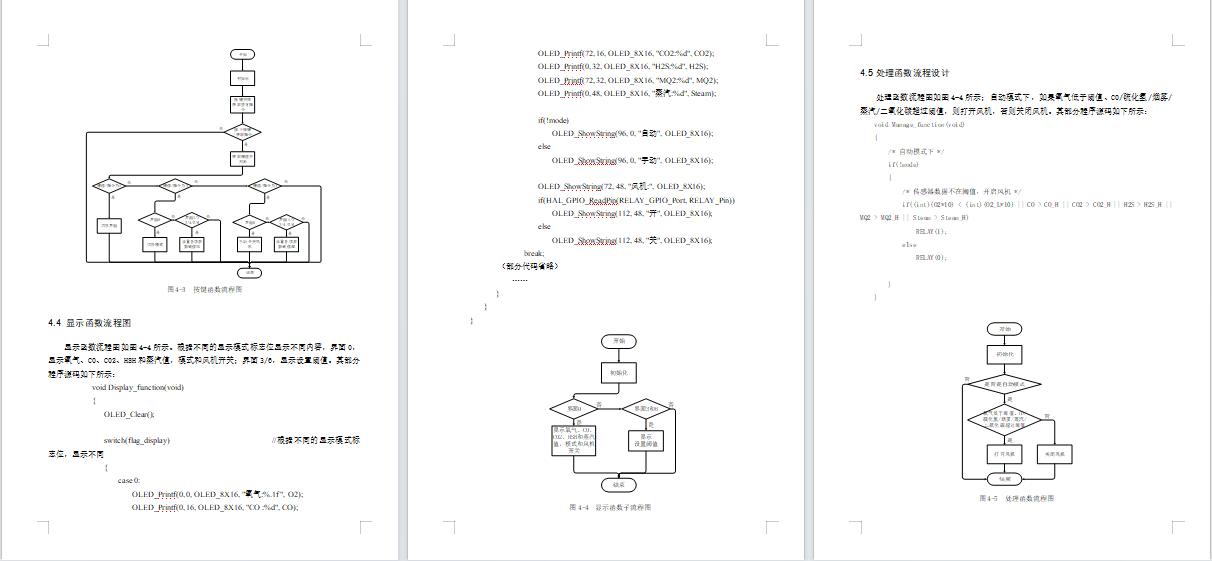

软件设计流程：
软件设计流程：系统框图：

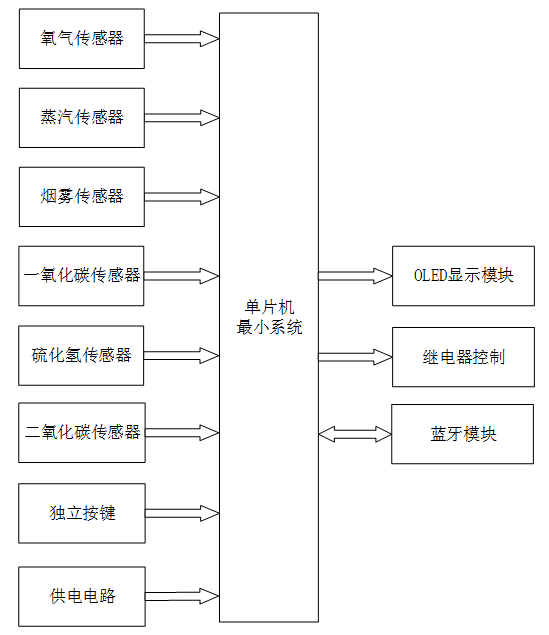

系统框图：
本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成变电站室内气体智能监测与自动通风系统研究的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由八部分组成，第一部分是氧气传感器，用于监测空气中的氧气含量；第二部分蒸汽传感器，用于获取蒸汽含量；第三部分是烟雾传感器，用于监测烟雾值；第四部分是一氧化碳传感器，用于监测一氧化碳值。第五部分是硫化氢传感器，可以获取硫化氢值。第六部分是二氧化碳传感器，用于获取二氧化碳传感器值；第七部分是独立按键，可以通过按键和蓝牙进行相关操作，切换界面和模式，设置阈值；最后是供电系统，给整个系统进行供电。
输出由三部分组成，第一部分是OLED显示模块,显示各项参数值、模式和风机状态，显示设置阈值；第二部分是继电器控制，模拟驱动风机；第三部分是ECB02 蓝牙模块，将获取数据上传 ，并进行控制。

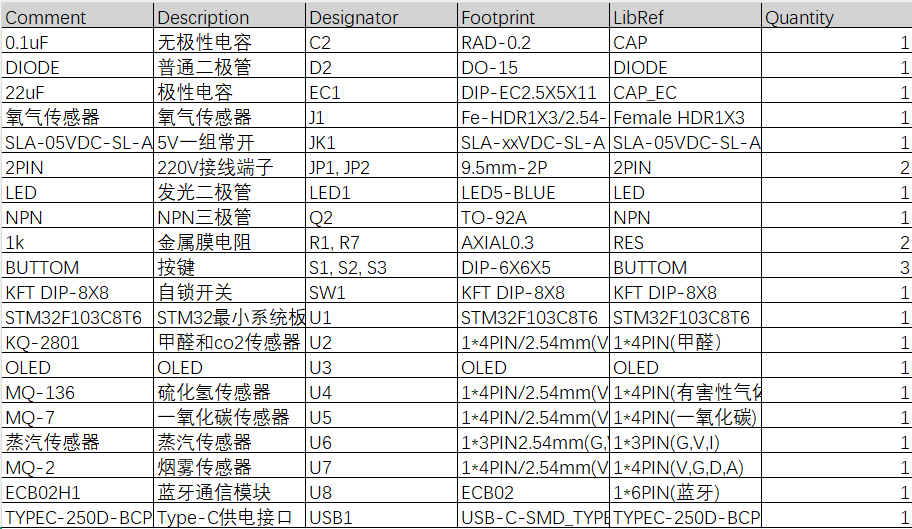

硬件清单：
