设计编号：T0452605M

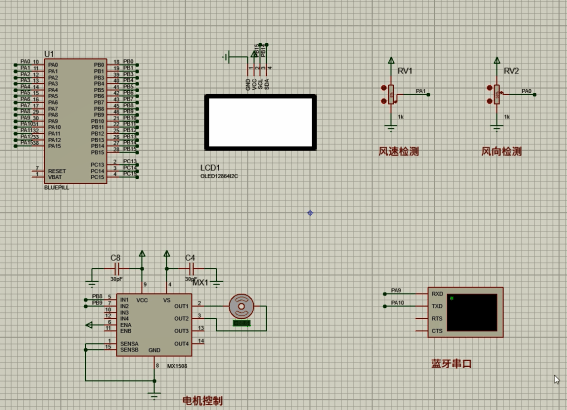

仿真视频演示：
软件安装：

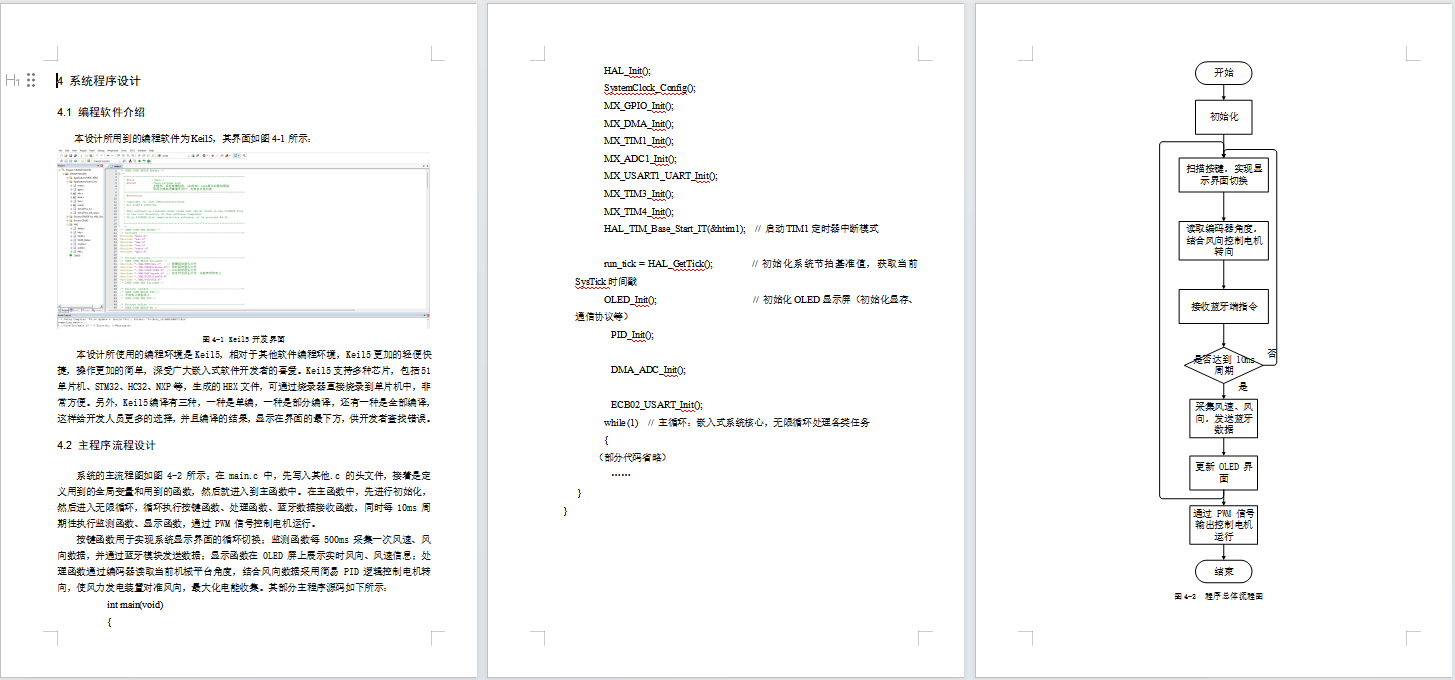

资料预览
效果图：
总体资料：

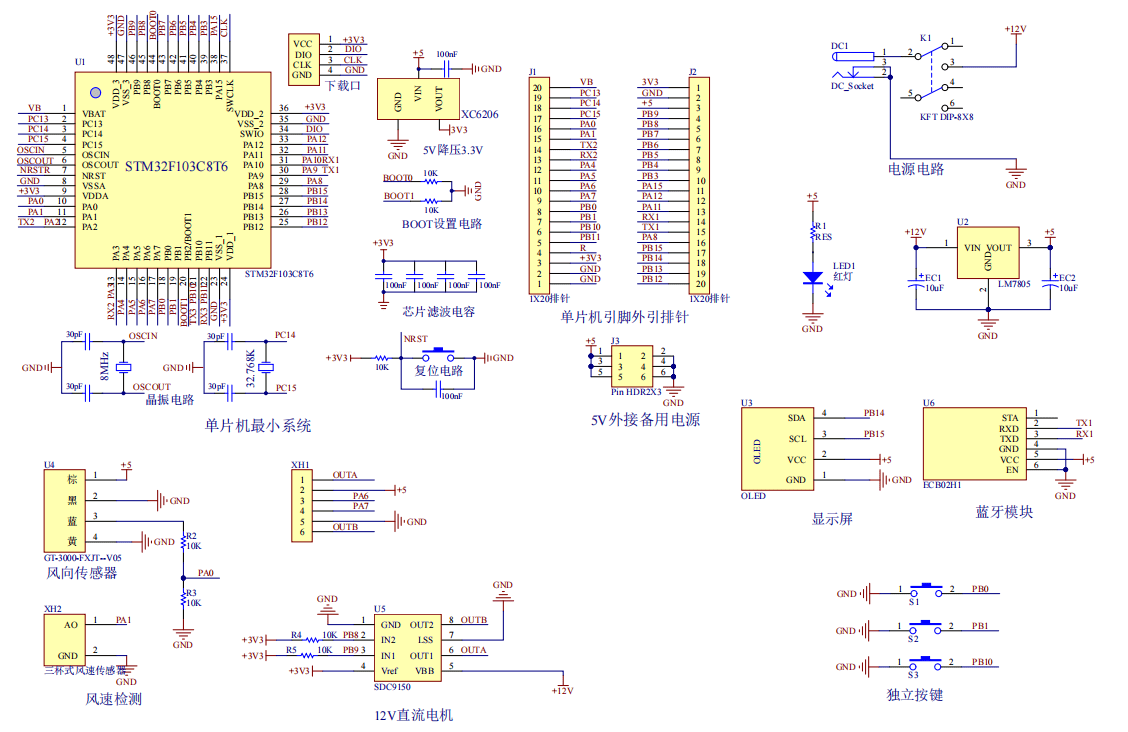

原理图：

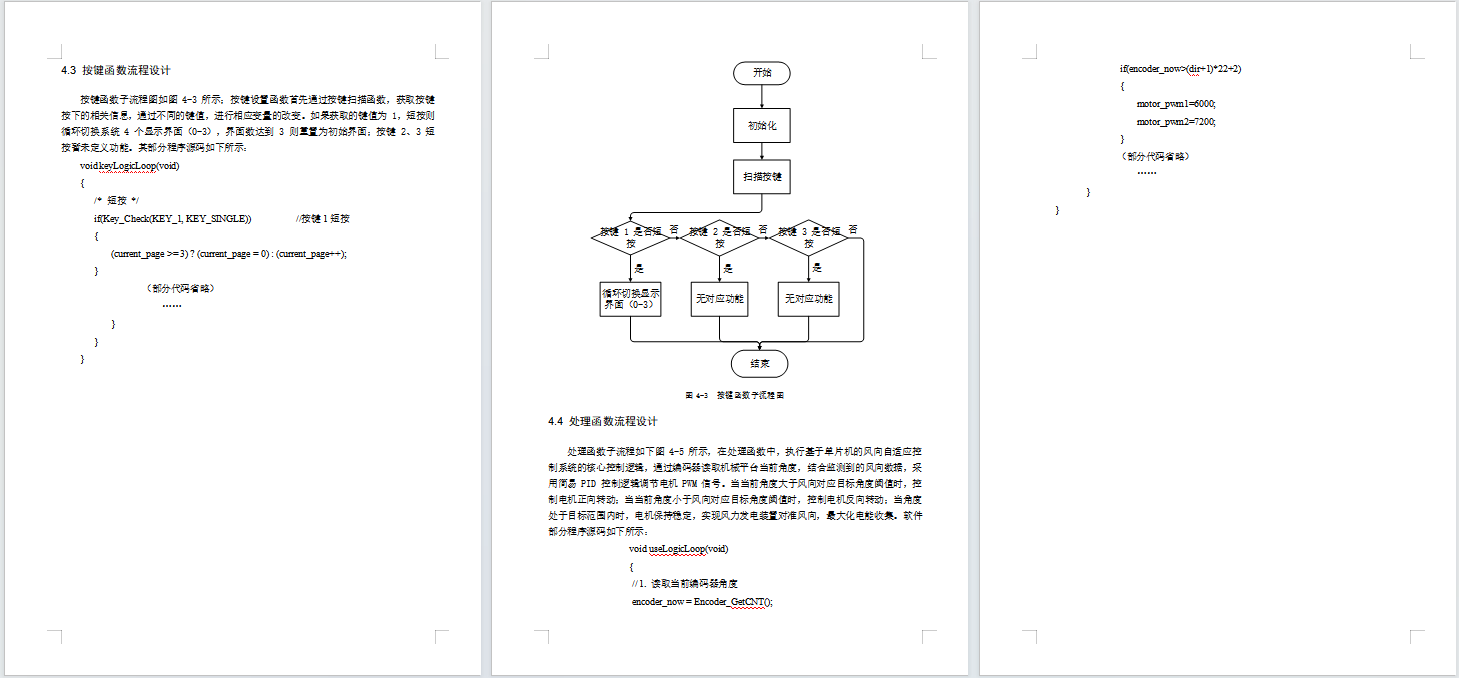

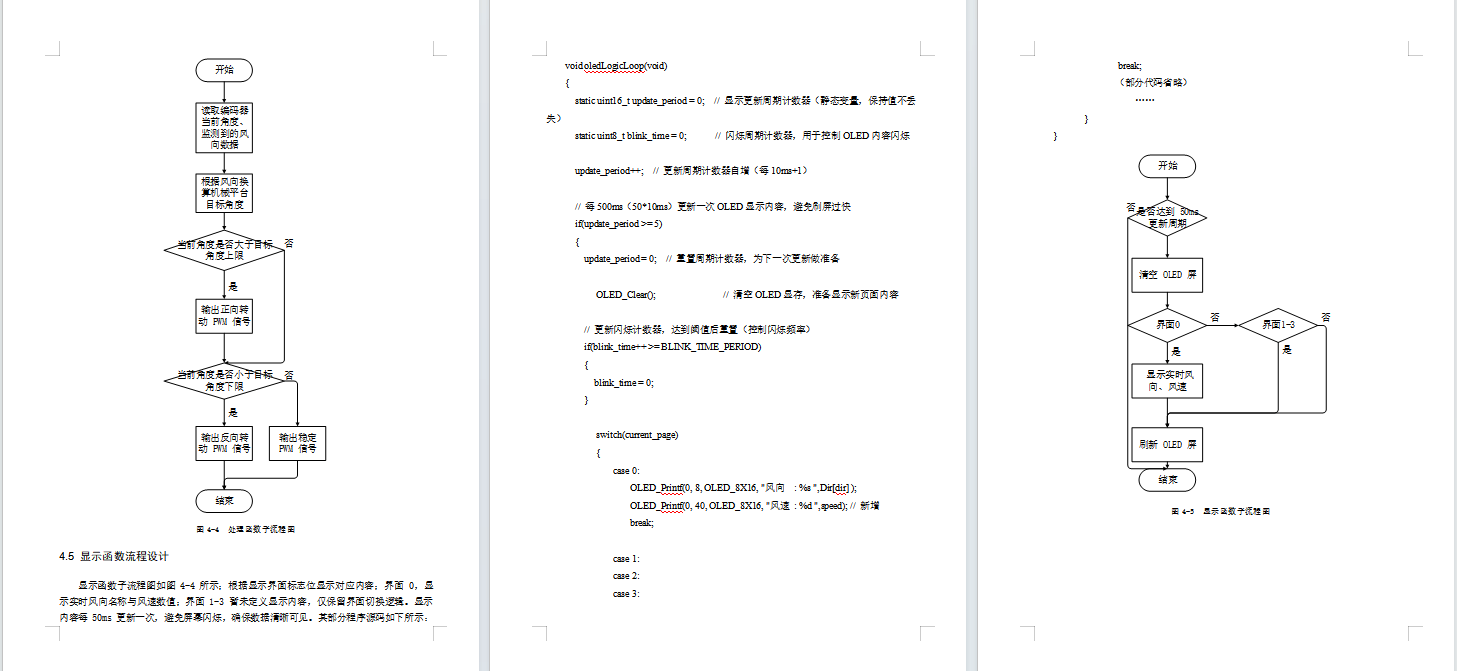

软件设计流程：
软件设计流程：

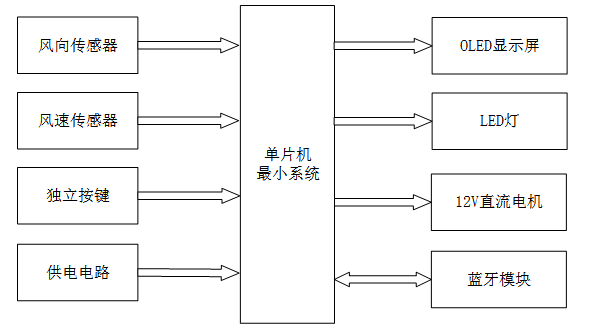

系统框图：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的风向自适应控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是风向传感器，用于实时检测风力发电装置所处环境的风向数据；第二部分是风速传感器，用于实时采集环境中的风速数值；第三部分是独立按键，用于本地参数设置、模式切换及指令控制；第四部分是供电电路，给整个风向自适应控制系统进行供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示风速、风向数据、电机状态及系统运行参数；第二部分是 LED 灯，用于指示系统工作状态与异常提示；第三部分是 12V 直流电机，通过 PID 闭环算法实现风力发电装置的旋转角度精准控制，使风能收集最大化；第四部分是蓝牙模块，实现与手机端的双向数据传输，完成远程监控与参数配置

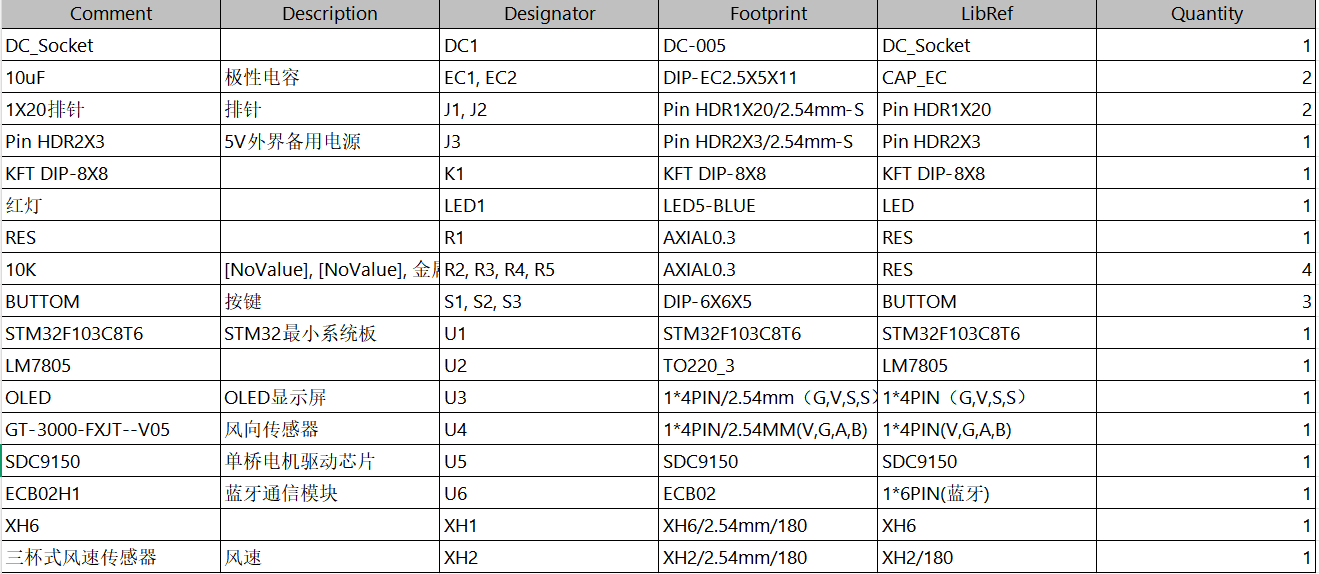

硬件清单：
