设计编号：T1092602M

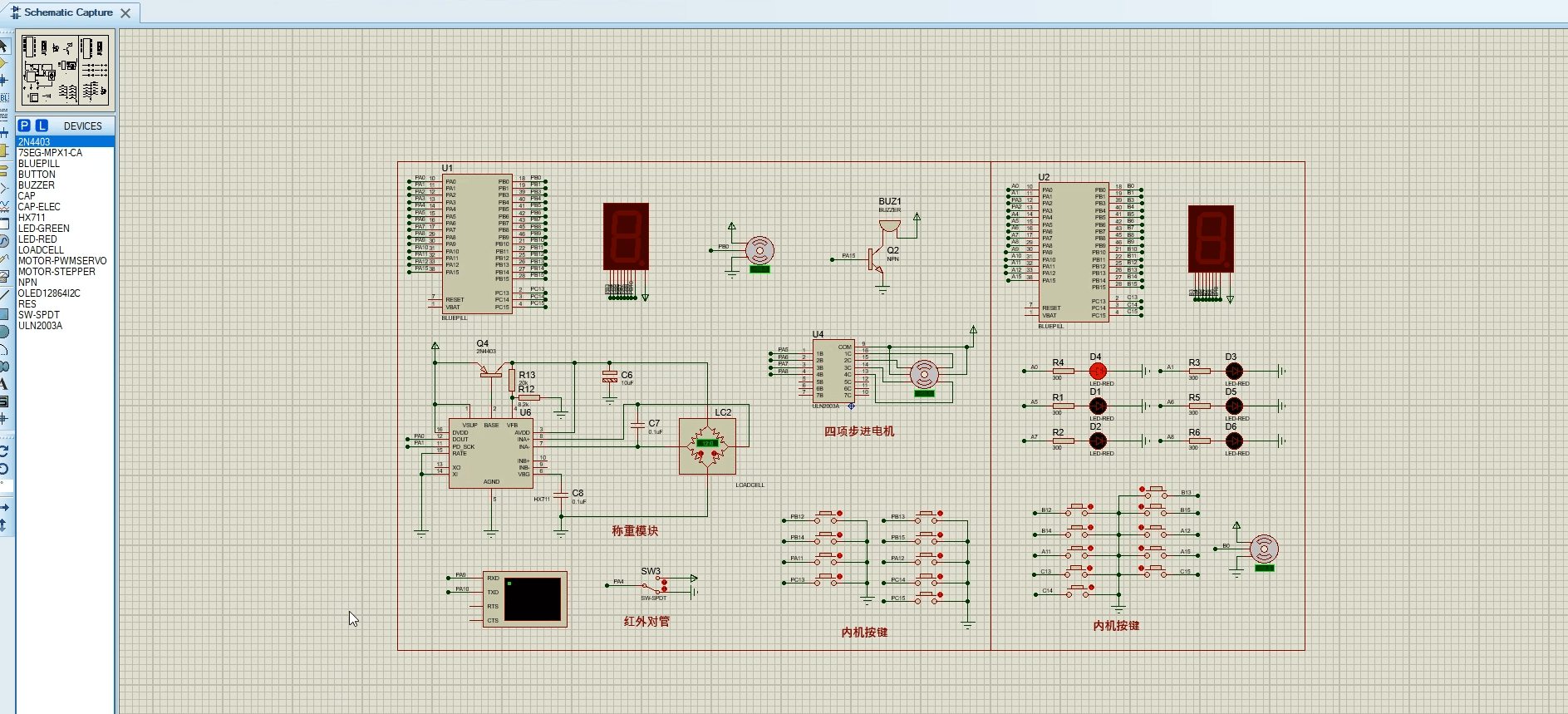

仿真视频演示：
软件安装：
资料预览
效果图：

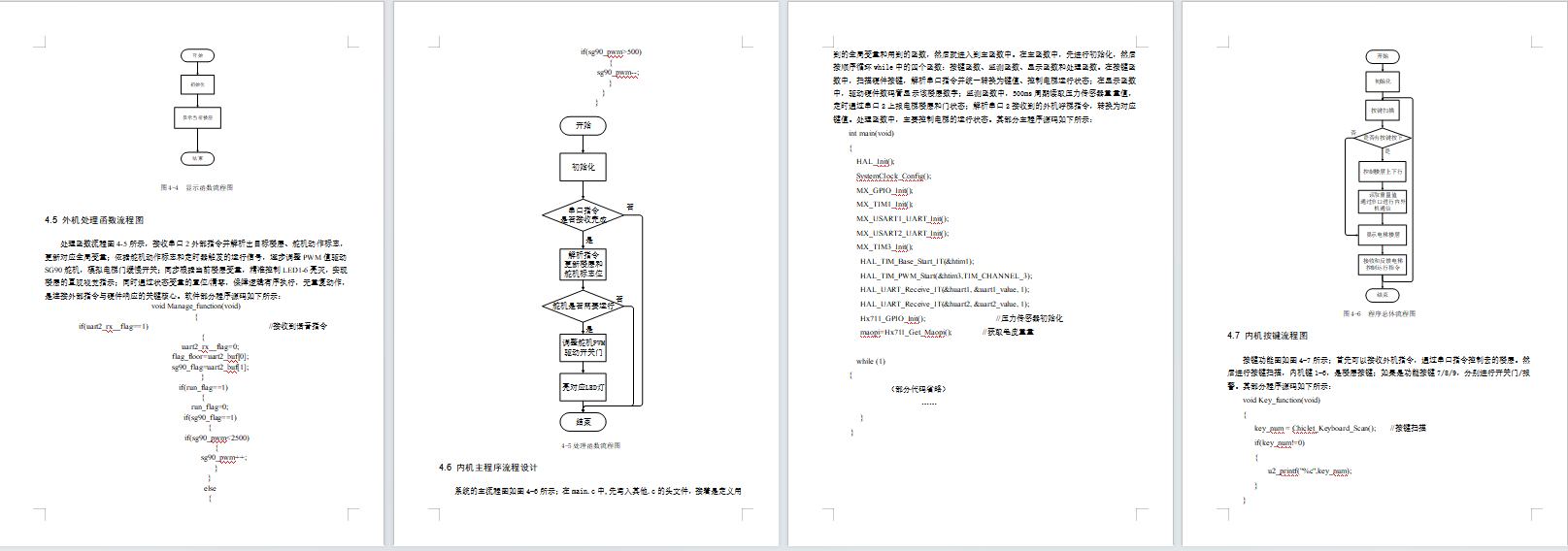

总体资料：

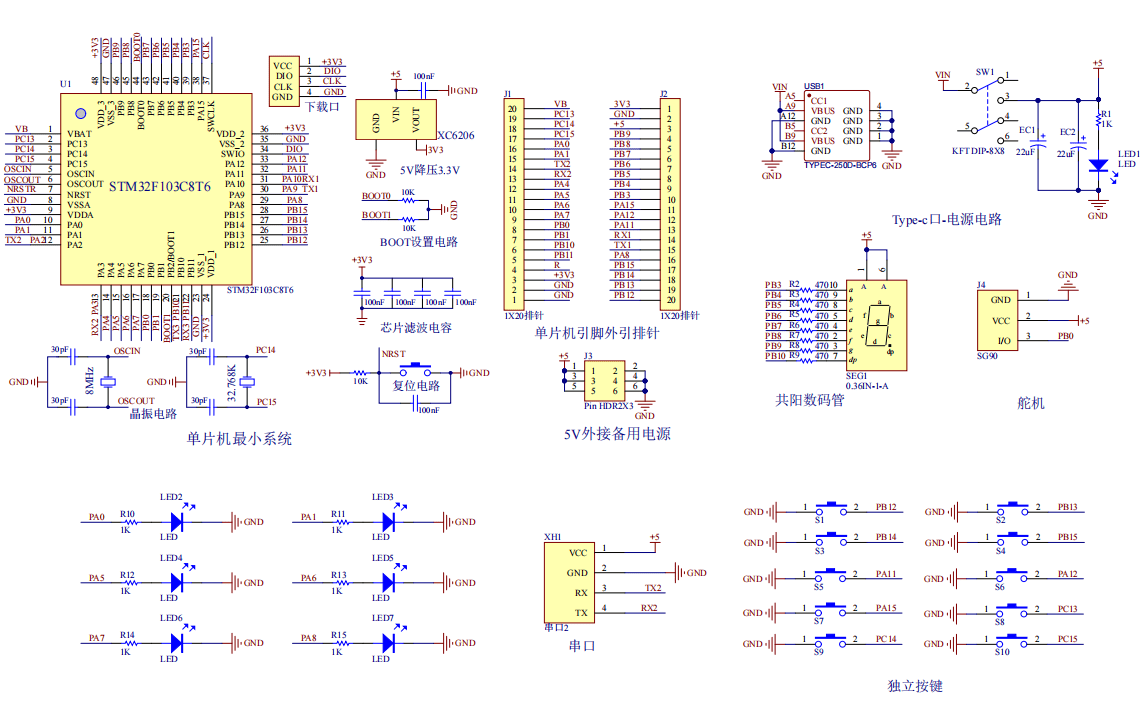

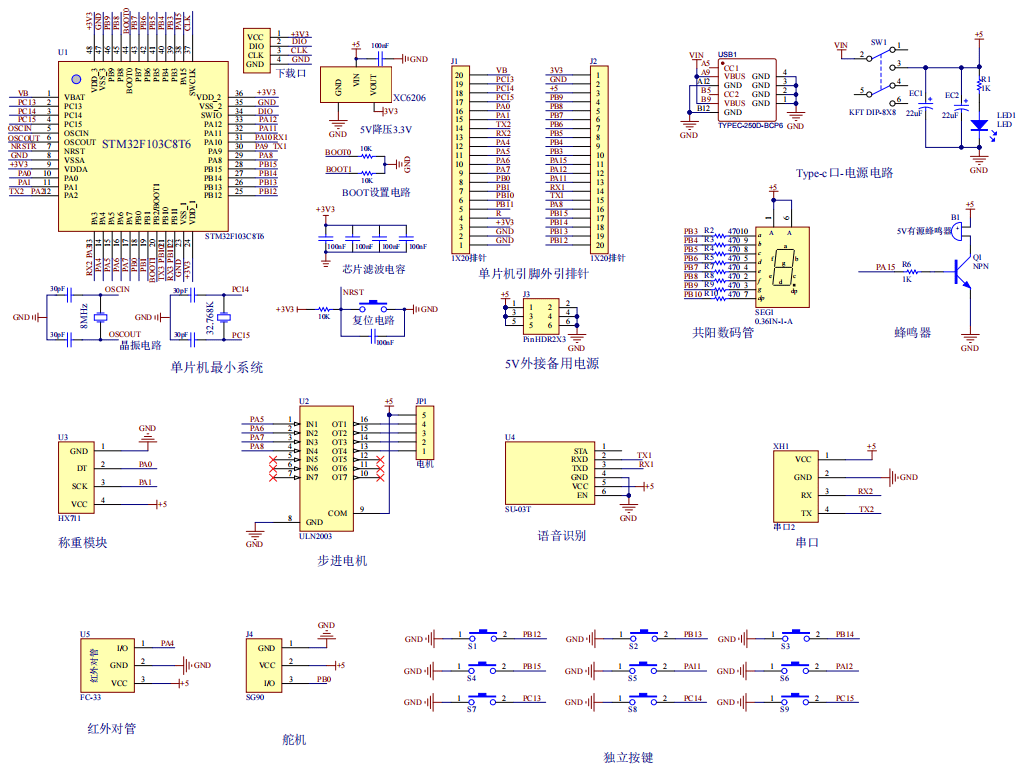

原理图：
内机：
外机：

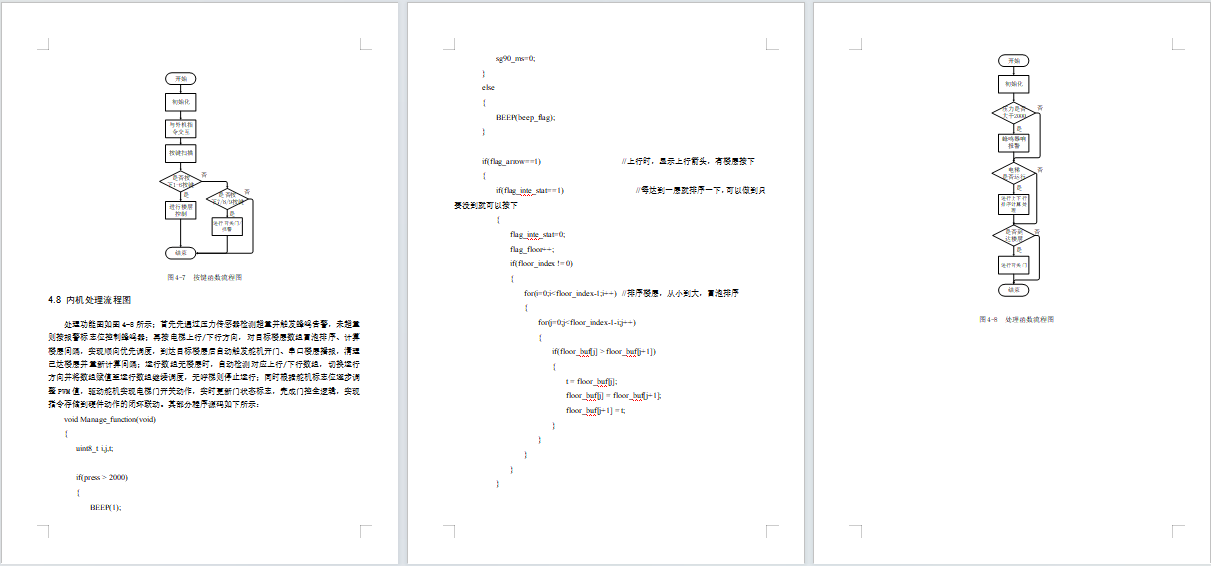

软件设计流程：

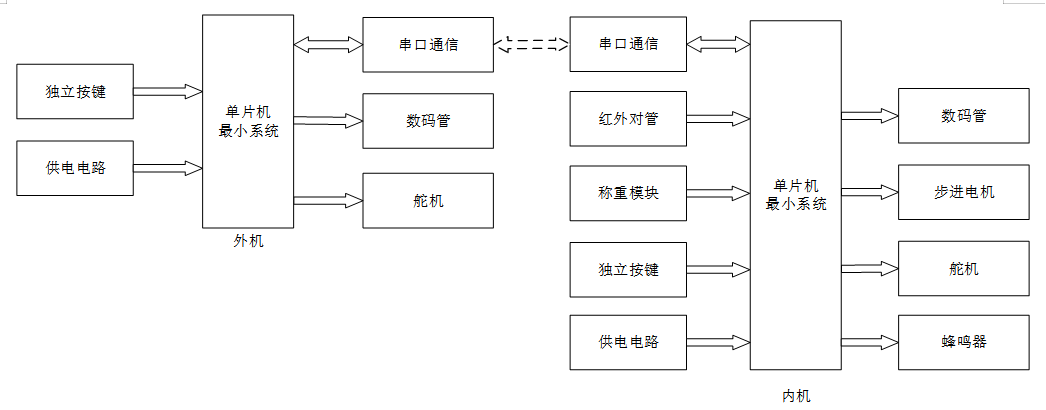

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32单片机的六层电梯控制系统，其中包含外机和内机2个系统。均采用STM32单片机作为主控，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
外机输入由二部分组成，第一部分是独立按键，用于控制电梯外部楼层上下行的选择；第二部分是供电电路，给整个系统供电。输出部分三部分组成，第一部分是串口通信，进行内外机的数据交互。第二部分是数码管，显示电梯楼层。第三部分是舵机，模拟电梯门开关。
内机输入由五部分组成，第一部分是串口通信，进行内外机通信；第二部分是红外对管，监测是否有人，进行防夹功能；第三部分是称重模块，进行称重；第四部分是独立按键，选择楼层控制；第五部分是供电部分，进行系统供电。输出部分由四部分组成，第一部分是数码管，显示楼层；第二部分是步进电机，控制带动电梯模型运行；第三部分是舵机，模拟电梯门；第四部分是蜂鸣器，当超重时，进行报警。

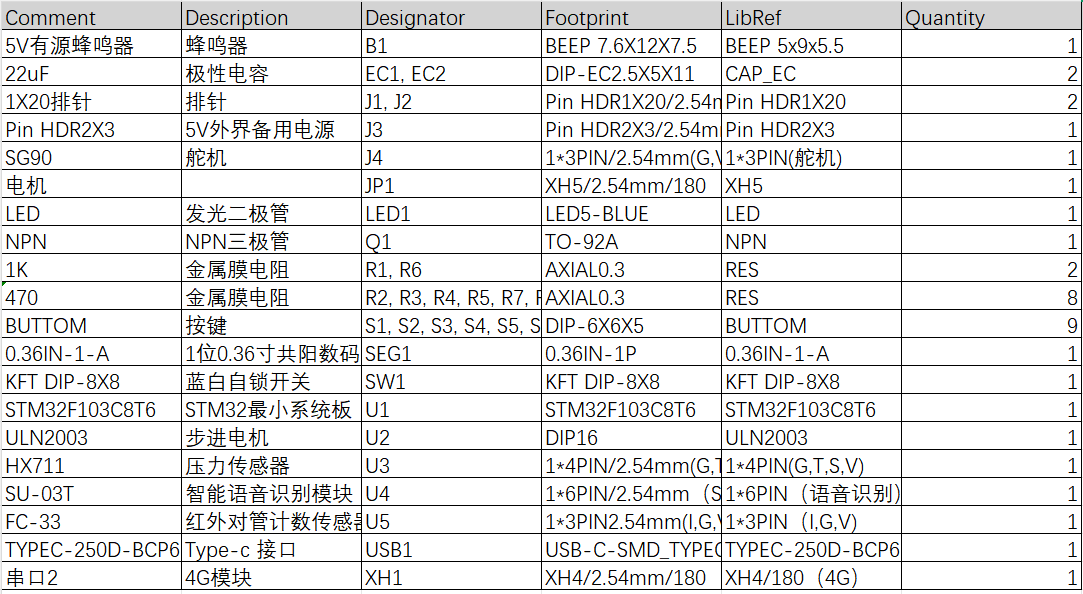

硬件清单：
内机：

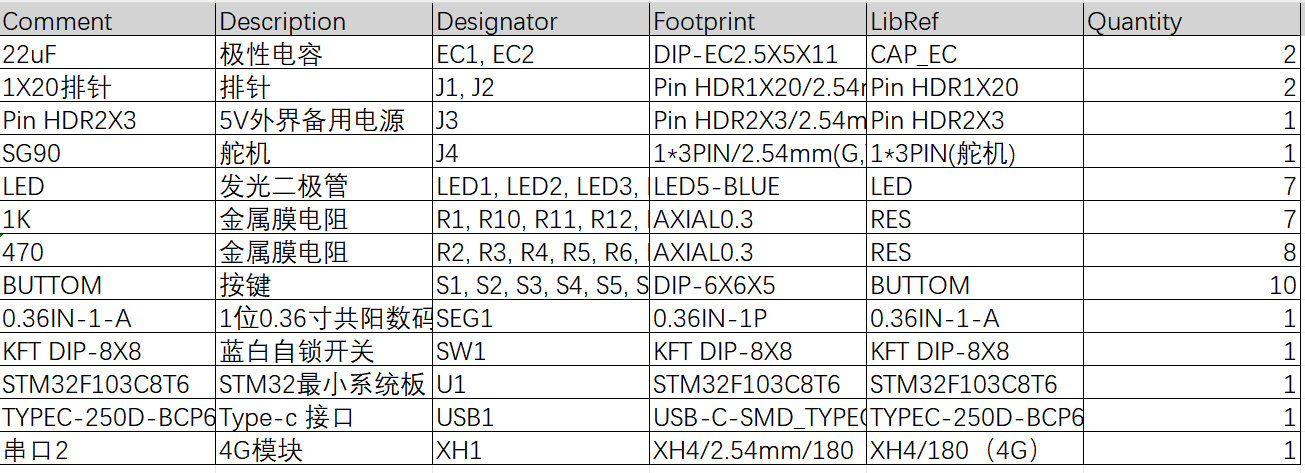

外机：
