编号：

T1602605M

设计简介：

本设计是基于STM32的自助视力检测系统，主要实现以下功能：

1.可通过光敏电阻检测当前的光照强度
2.可通过2.4串口屏显示
3.可通过ECB02蓝牙模块传输数据与远程控制
4.可通过语音模块识别与播报识别结果
5.可通过LED灯指示识别结果
6.可通过实体按键控制
7.可存储历史记录

电源： 5V
传感器：光敏电阻、语音识别模块（SU-03T）
显示屏：陶晶驰2.4寸串口屏
单片机：STM32F103C8T6
执行器：发光二极管
人机交互：独立按键
通信模块：蓝牙模块（ECB02）

标签：STM32、串口屏、光敏电阻、SU-03T、发光二极管、独立按键、ECB02

题目扩展：智能视力检测系统、自助视力检测仪

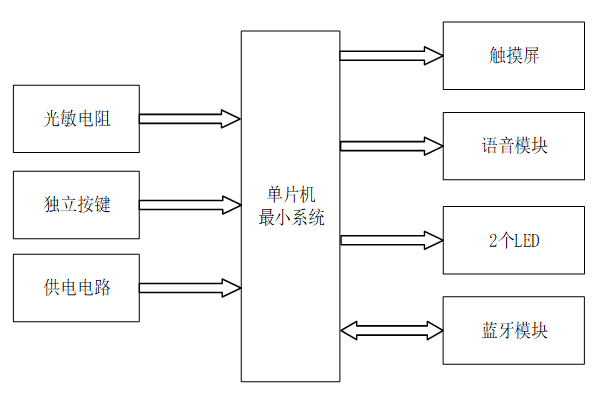

基于STM32的自助视力检测系统设计与实现

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 光敏电阻模块：用于获取环境光照强度
2. 独立按键模块：用于手动输入操作指令（选择E字方向、启动测试、返回主页）
3. 供电电路：给整个系统进行供电

三、输出部分

1. 触摸屏：用于显示视力测试界面、E字视标、测试结果及历史视力记录
2. 语音模块：用于播报测试开始/结束提示、答题对错反馈及最终视力数值
3. LED灯模块：共2个，绿灯亮表示答题正确，红灯亮表示答题错误，直观反馈测试结果
4. 蓝牙模块：用于接收无线控制指令，实现远程操作
