设计编号：T1602605M
实物视频演示：
软件安装：
资料预览

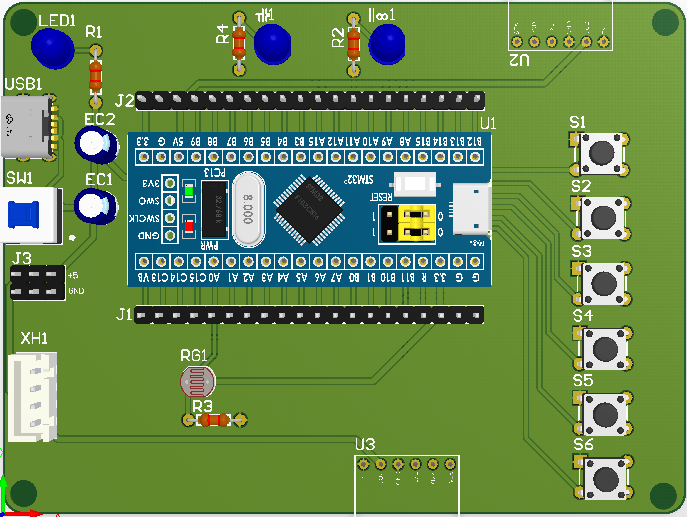

效果图：

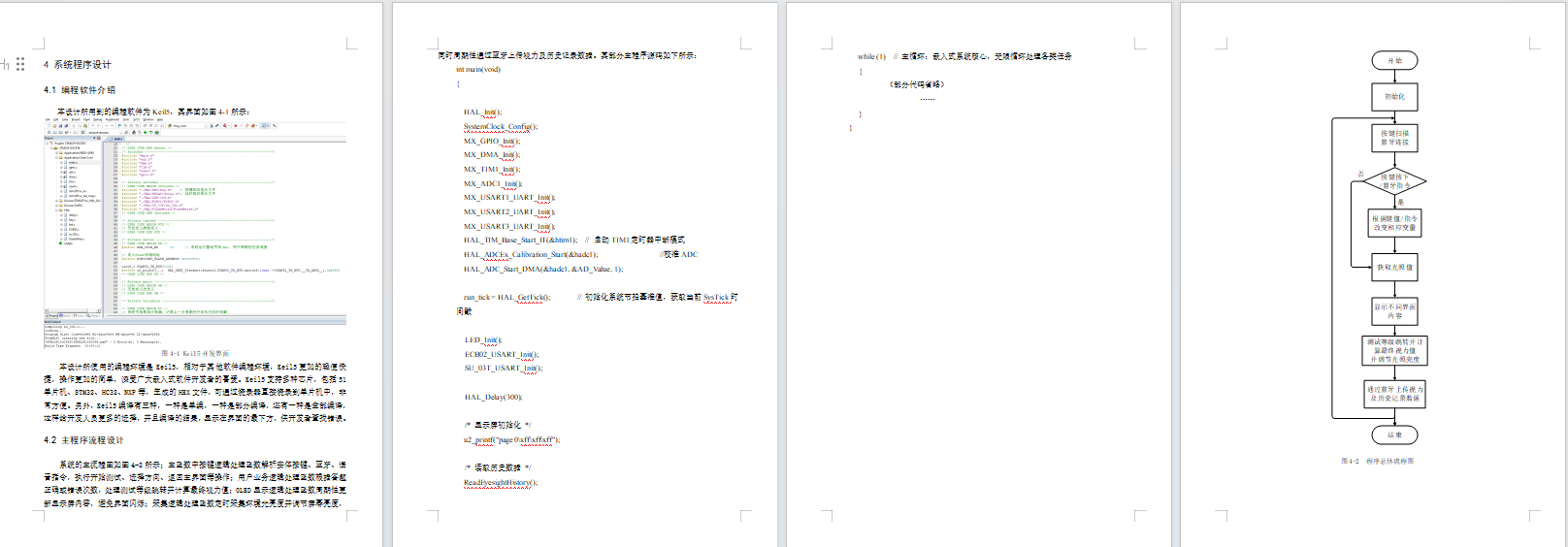

总体资料：

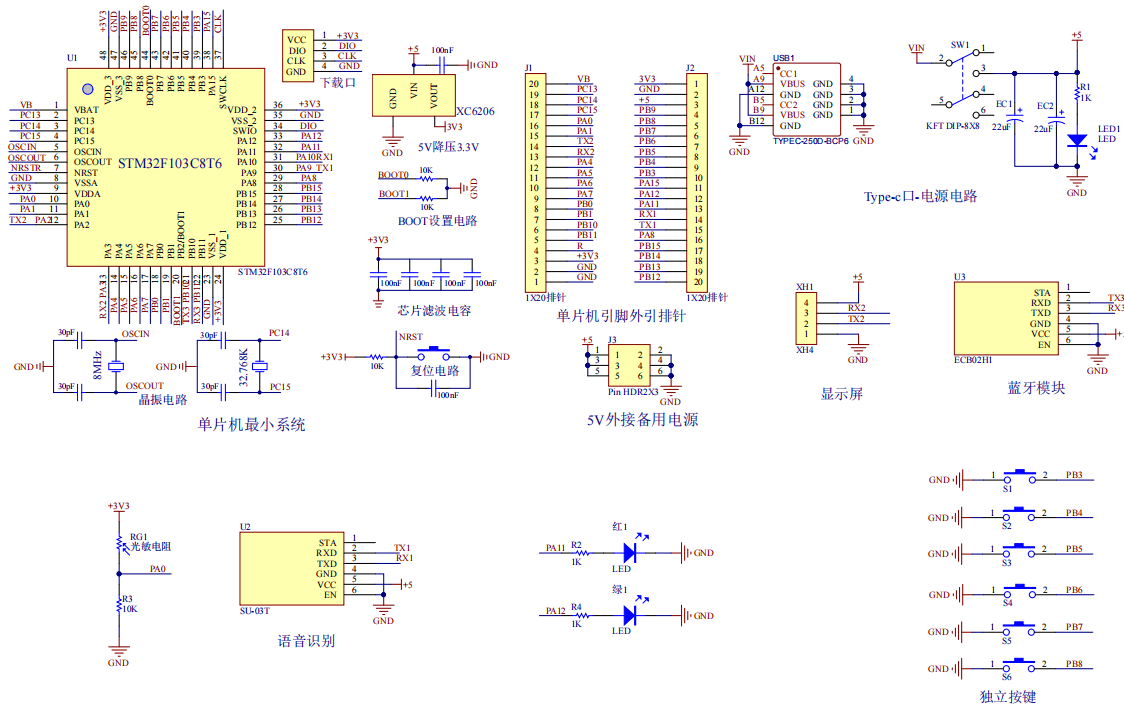

原理图：

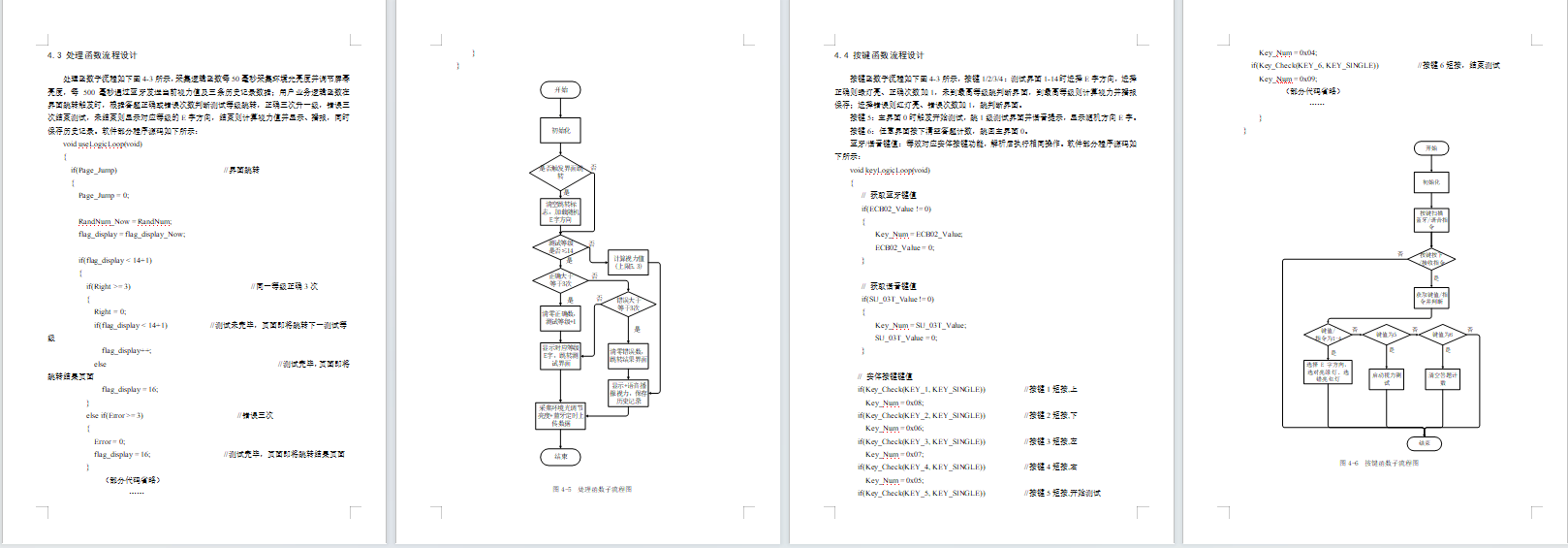

软件设计流程：

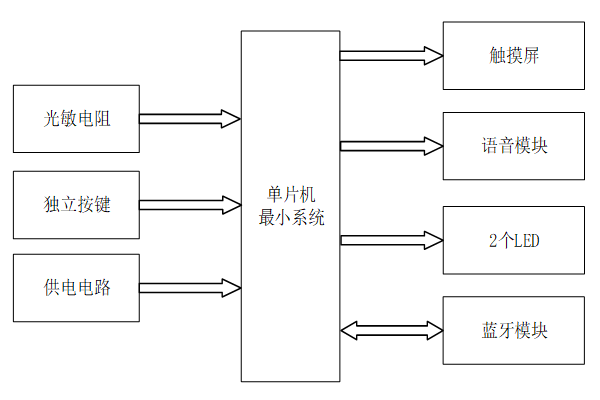

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于STM32的自助视力检测系统设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由三部分组成，第一部分是光敏电阻，获取光照强度；第二部分是独立按键，手动输入操作指令（选择E字方向、启动测试、返回主页）；第三部分是供电电路，给整个系统进行供电。
输出由四部分组成，第一部分是触摸屏，显示视力测试界面、E字视标、测试结果及历史视力记录；第二部分时语音模块，播报测试开始/结束提示、答题对错反馈及最终视力数值；第三部分是2个LED灯，绿灯亮表示答题正确，红灯亮表示答题错误，直观反馈测试结果；第四部分是蓝牙模块，接收无线控制指令，实现远程操作。

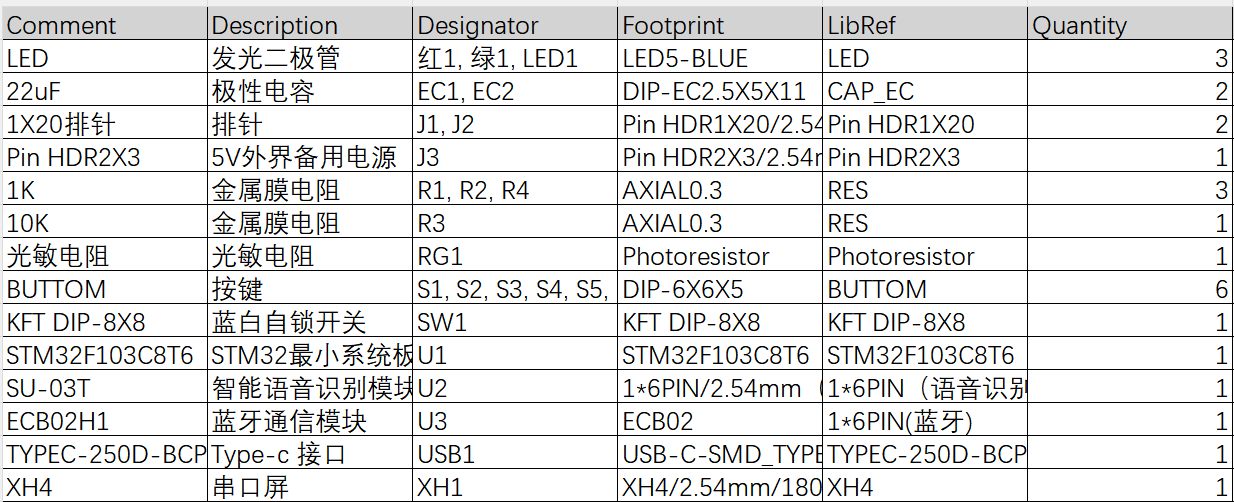

硬件清单：
