设计编号：T1712605M
实物视频演示：
软件安装：
资料预览

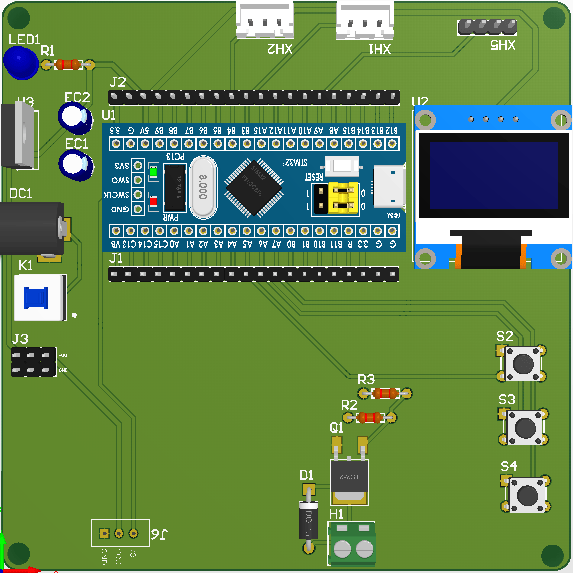

效果图：

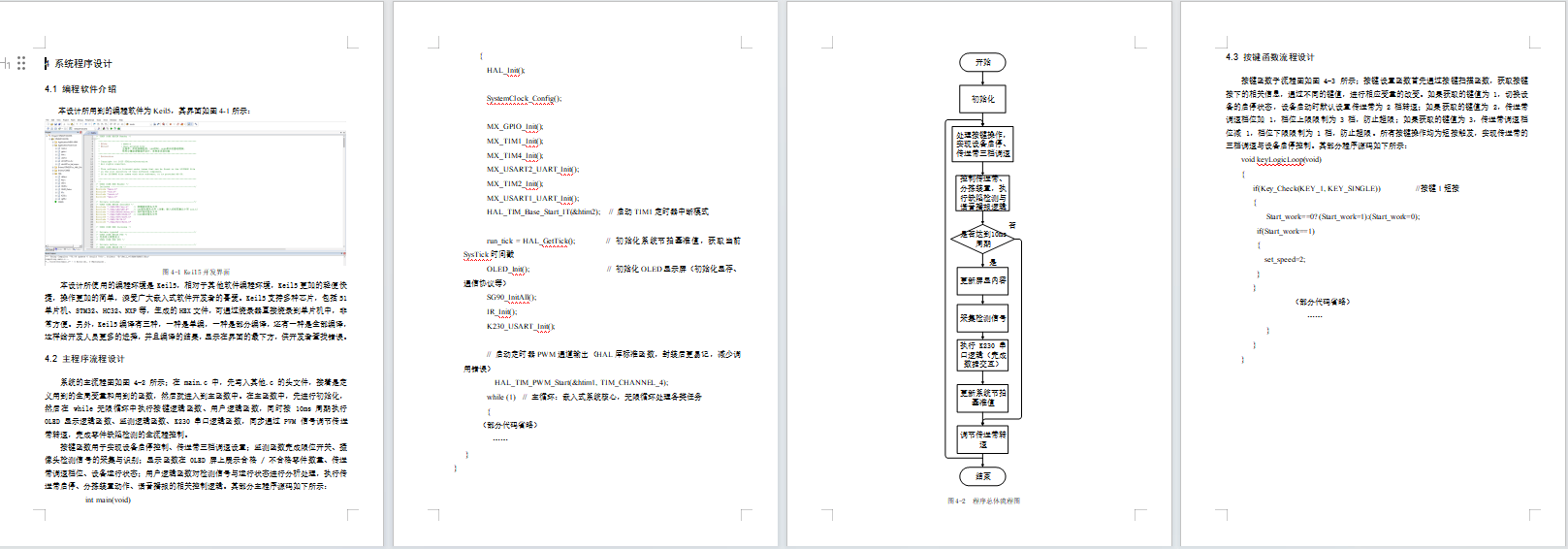

总体资料：

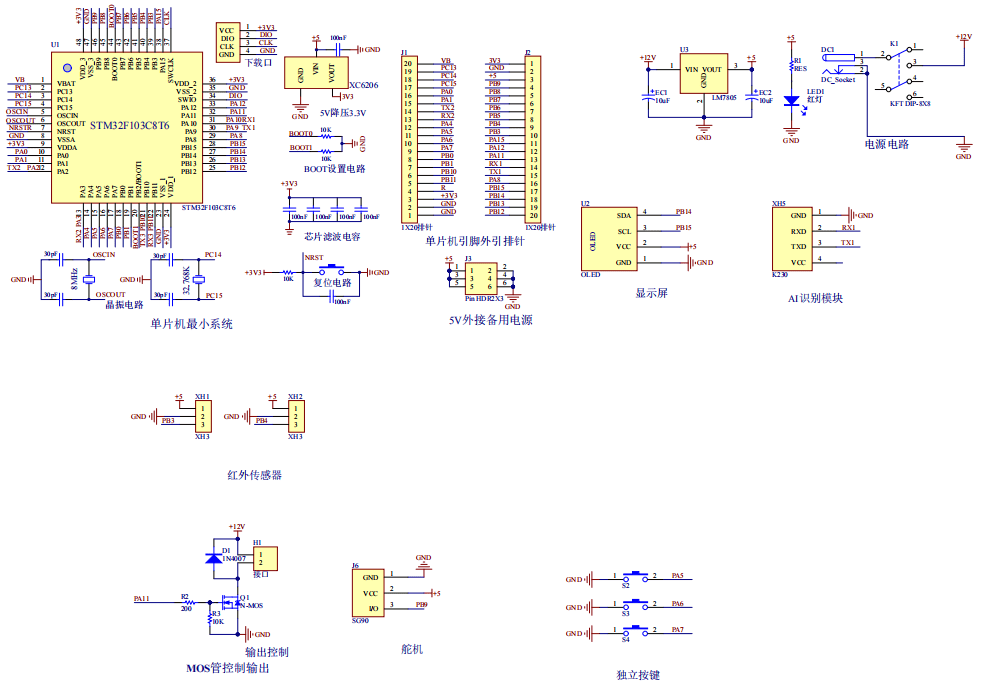

原理图：

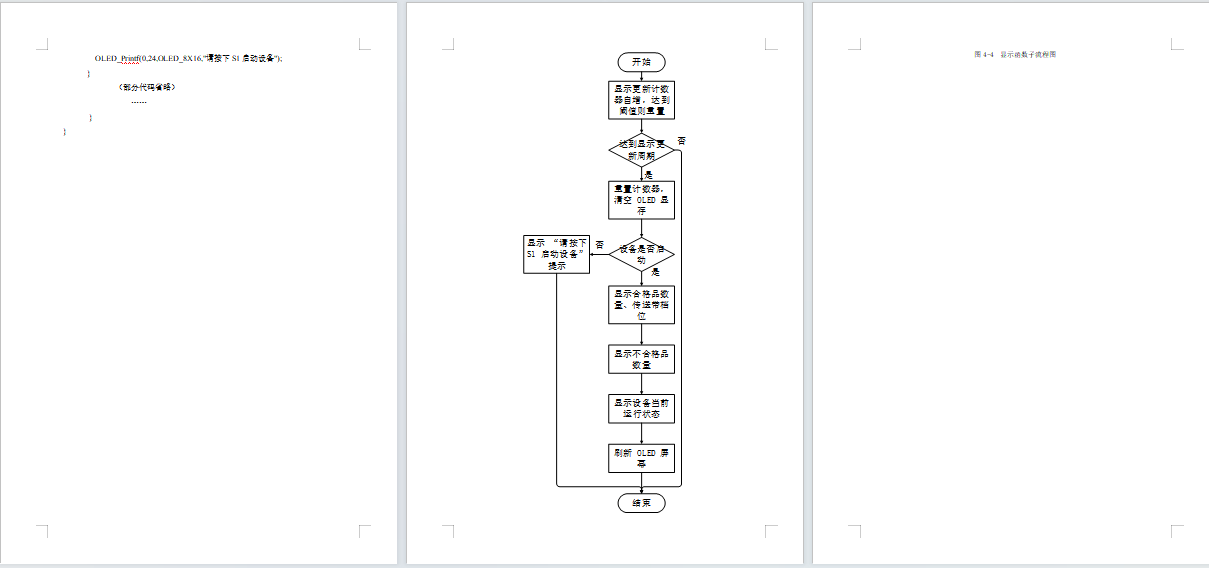

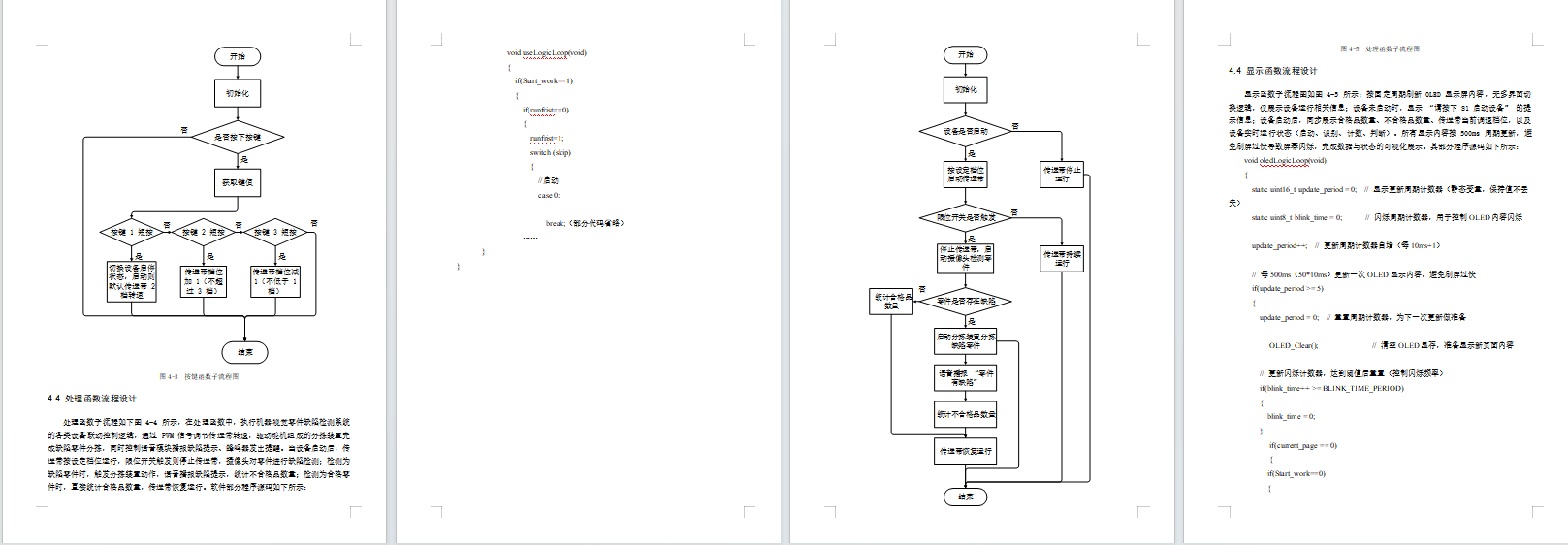

软件设计流程：

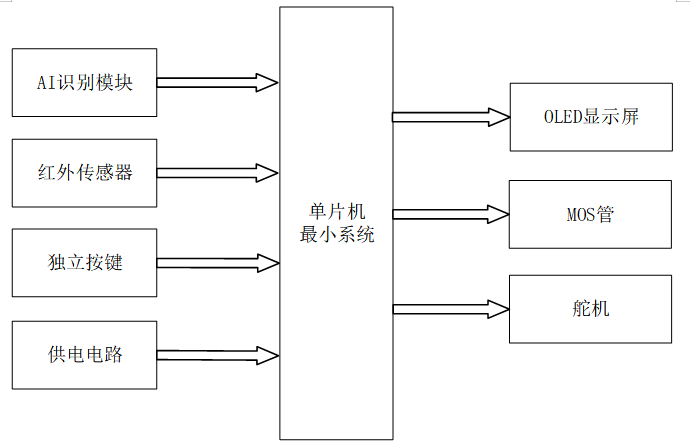

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的机器视觉零件缺陷检测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是 AI 识别模块，通过机器视觉对零件进行缺陷检测，获取检测结果数据；第二部分是红外传感器，用于触发传送带启停及检测位置定位；第三部分是独立按键，用于传送带三档调速设置、启动控制等操作；第四部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于显示传送带运行状态、零件合格 / 缺陷数量、调速档位等信息；第二部分是 MOS 管，用于控制传送带等输出设备的启停与运行；第三部分是舵机，作为分拣装置的执行机构，完成缺陷零件的分拣动作。

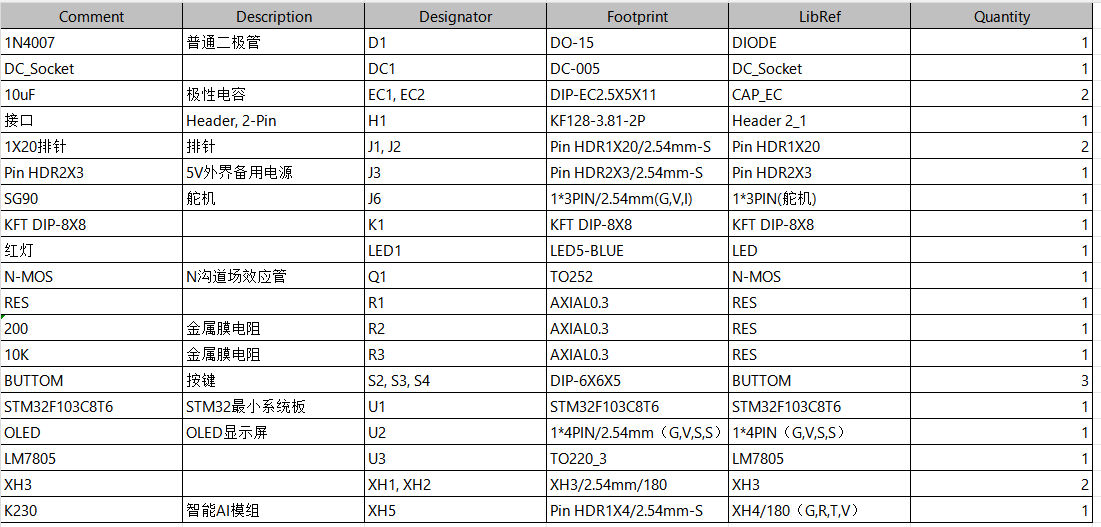

硬件清单：
