设计编号：T2182602M

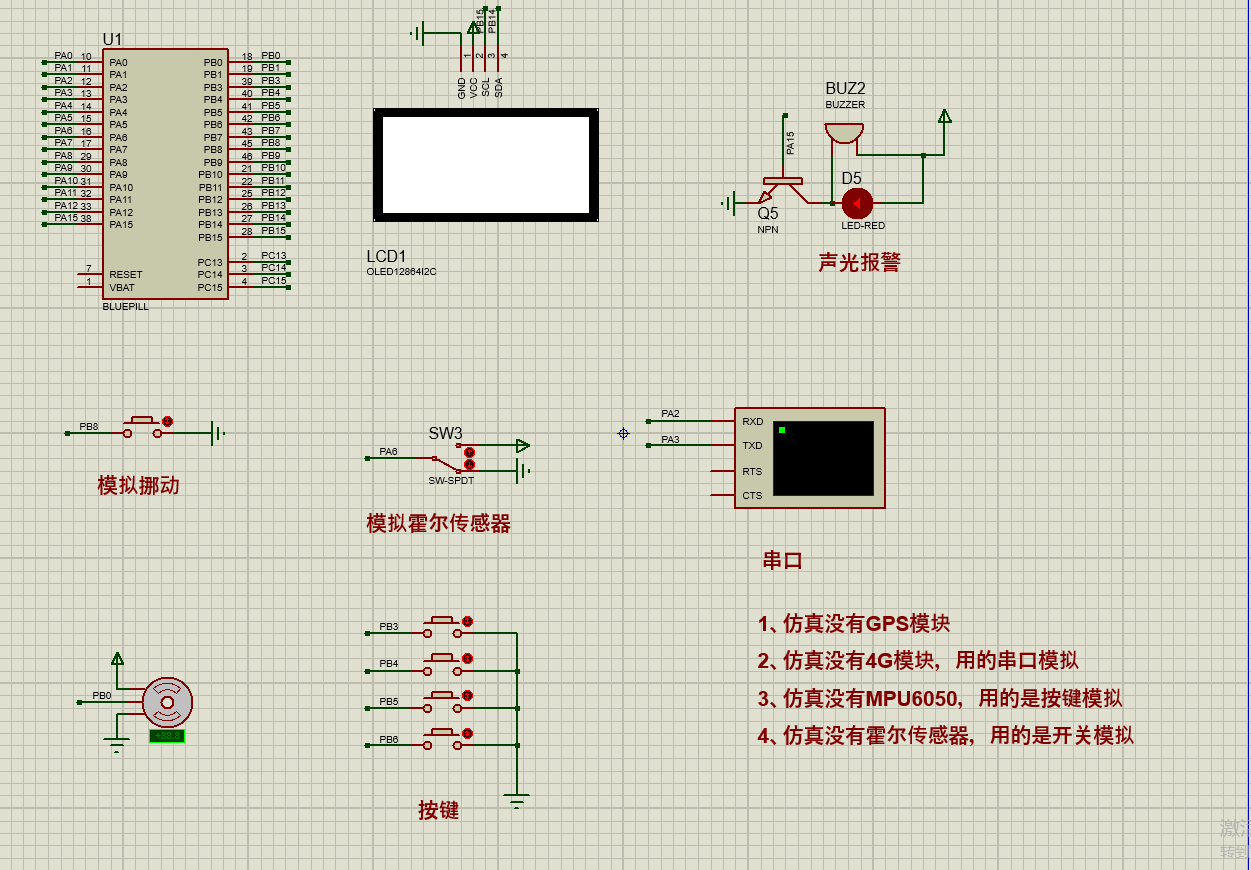

仿真视频演示：
软件安装：
资料预览
效果图：

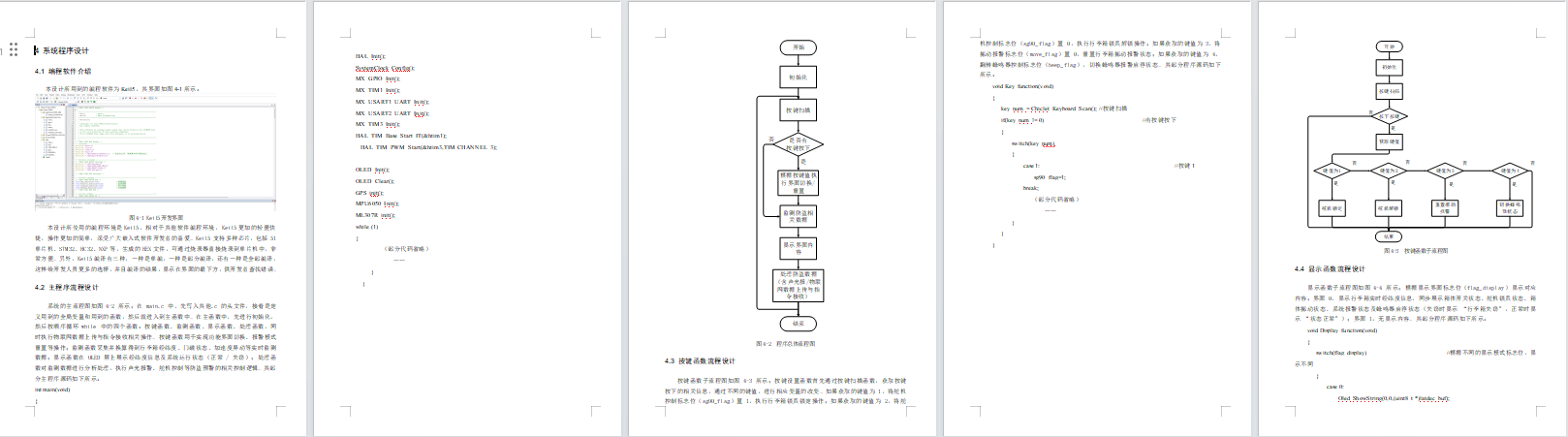

总体资料：
总体资料：

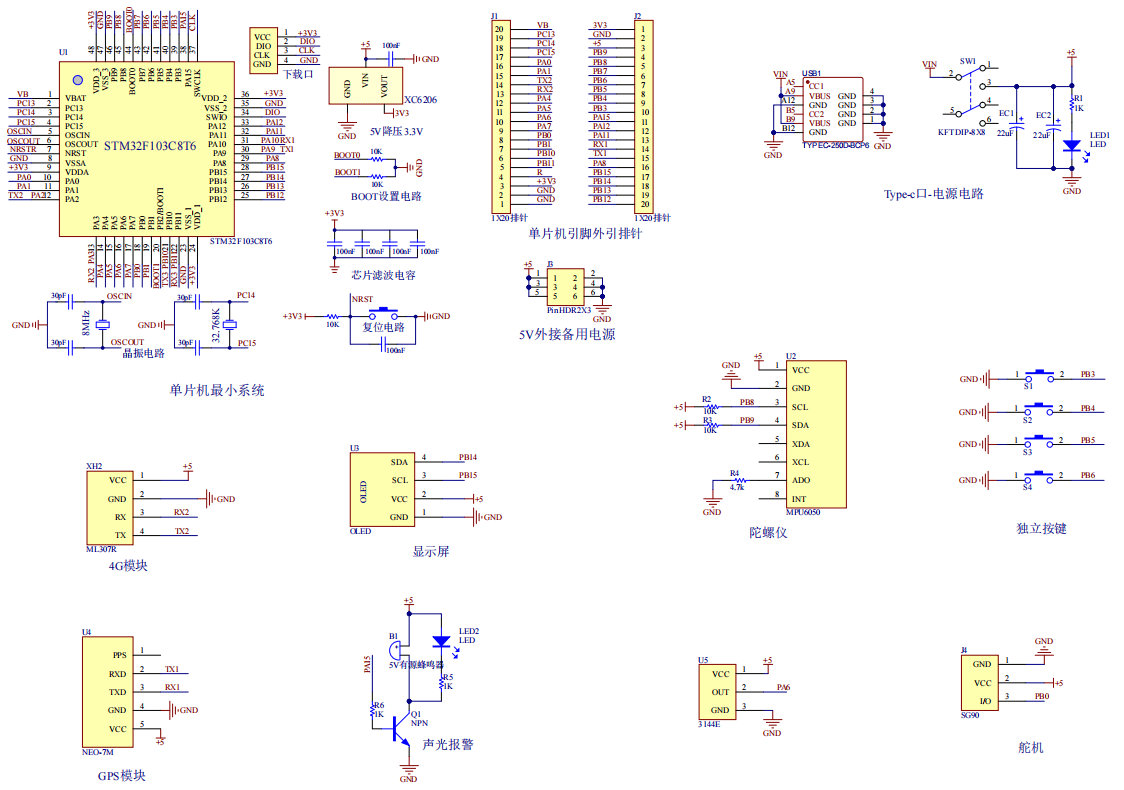

原理图：

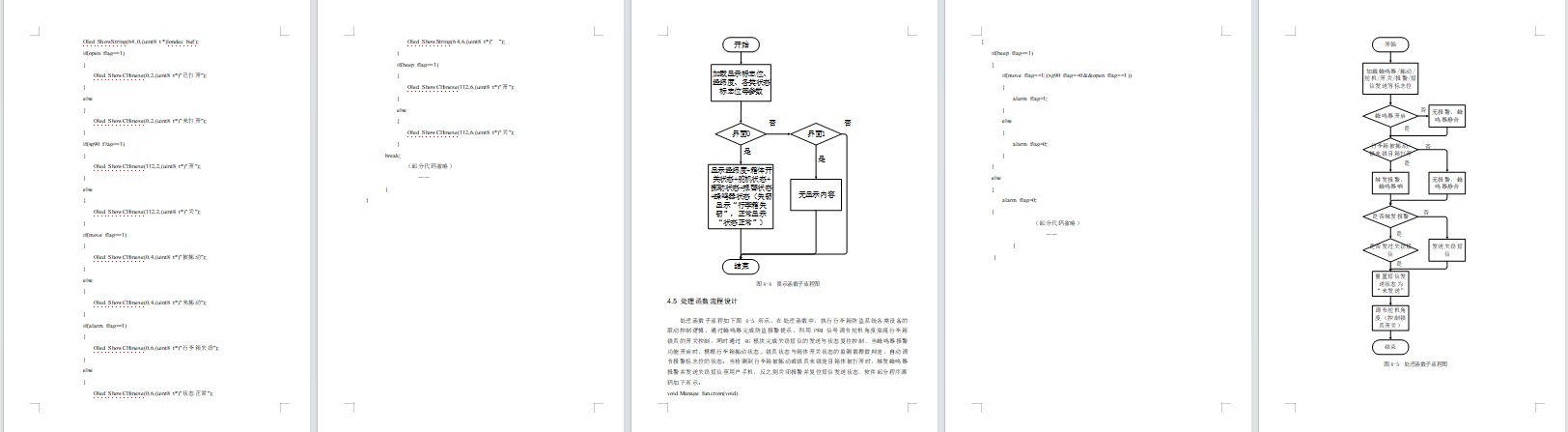

软件设计流程：

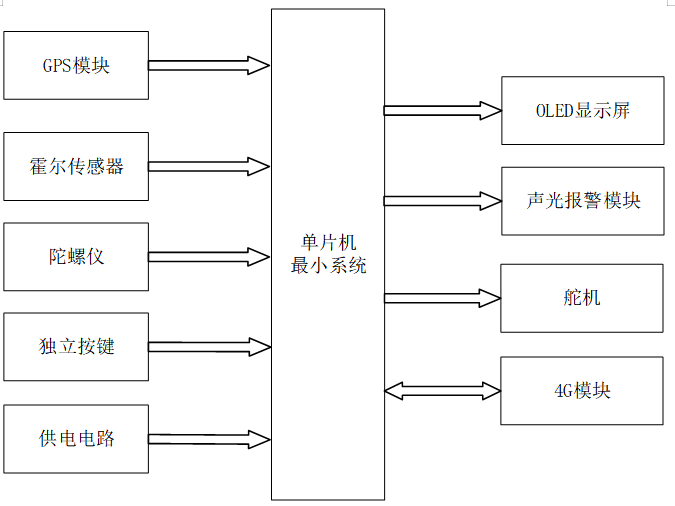

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他模块共同组成基于 STM32 的行李箱防盗系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是 GPS 模块，用于检测行李箱的经纬度信息；第二部分是霍尔传感器，用于辅助检测行李箱锁具的开关状态或箱体异动；第三部分是陀螺仪，用于检测行李箱是否被挪动；第四部分是独立按键，用于功能切换、参数设置及报警模式重置等操作；第五部分是供电电路，给整个系统提供稳定的工作电源。
输出由四部分组成，第一部分是 OLED 显示屏，用于展示行李箱的经纬度信息及系统状态（正常 / 失窃）；第二部分是声光报警模块，用于行李箱被打开或被挪动时触发报警；第三部分是舵机，用于执行行李箱锁具的控制；第四部分是 4G 模块，用于将经纬度信息及报警提醒发送至手机端（短信通知）和云平台。

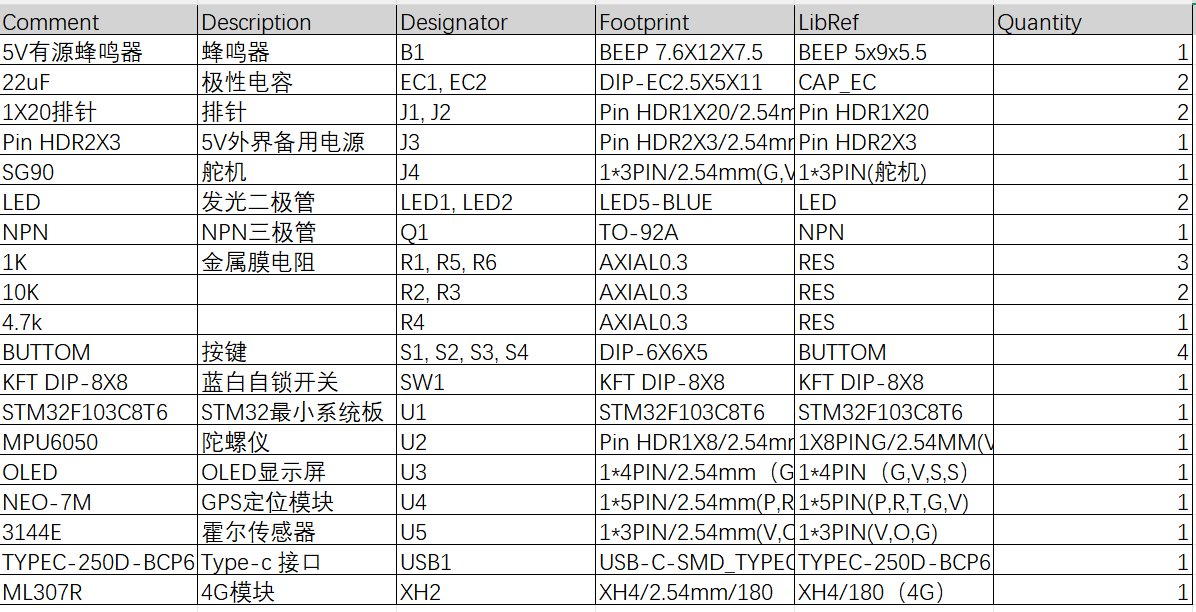

硬件清单：
