设计编号：T2372602M
实物视频演示：
软件安装：
资料预览

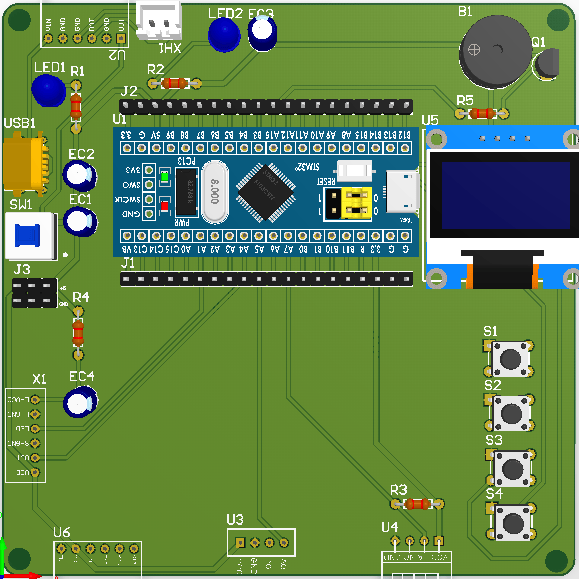

效果图：

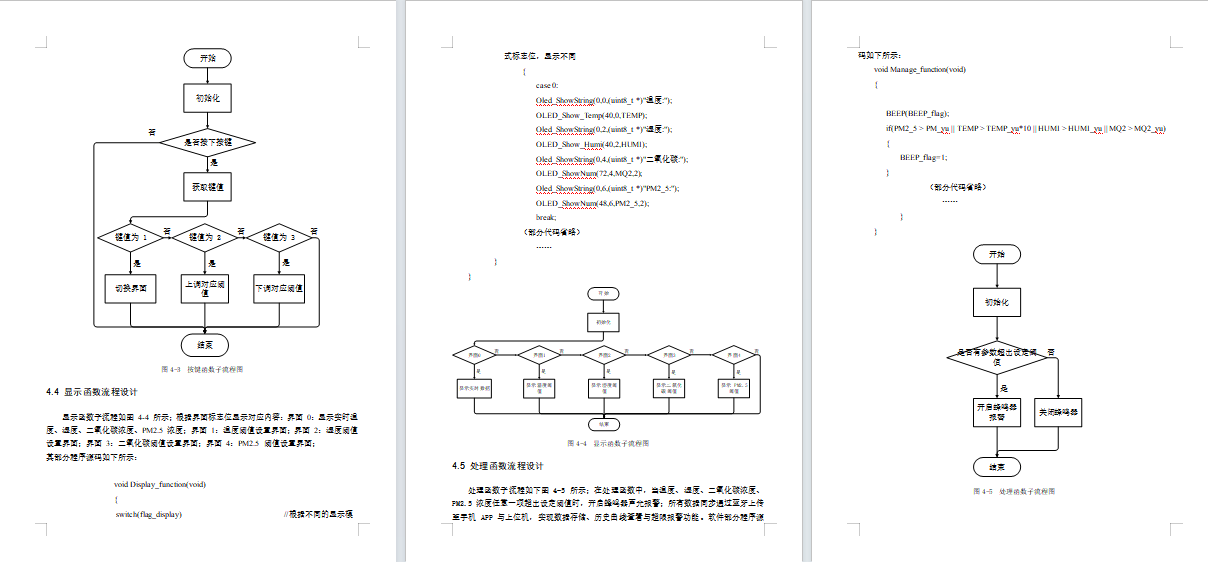

总体资料：

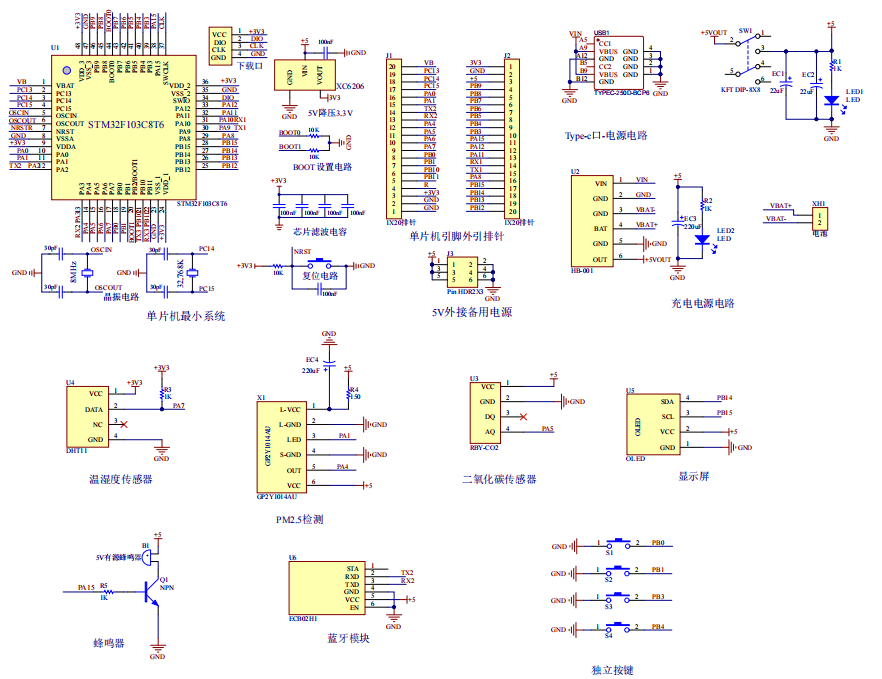

原理图：

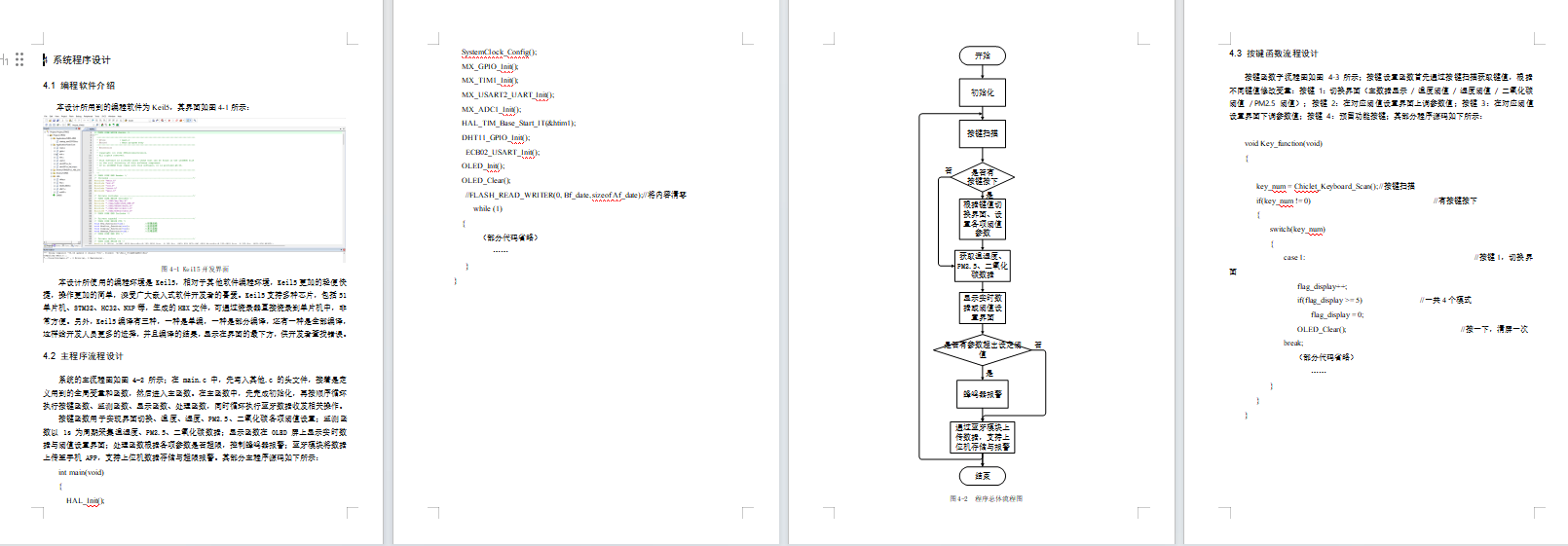

软件设计流程：

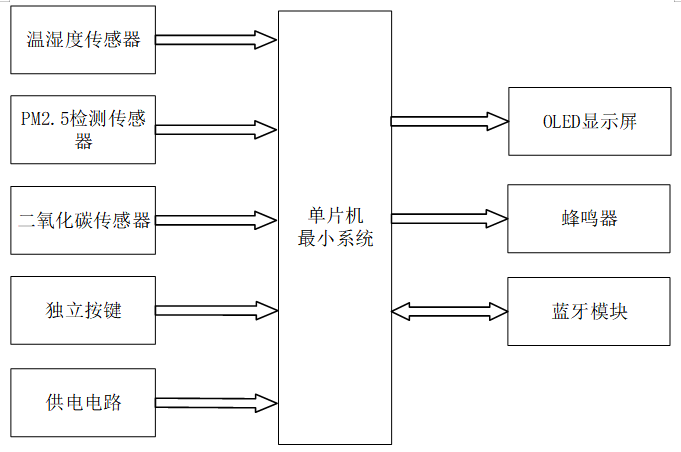

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的校园环境监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成：第一部分是温湿度传感器，采集校园环境的温度与湿度数据；第二部分是 PM2.5 检测传感器，采集空气中 PM2.5 浓度；第三部分是二氧化碳传感器，采集环境二氧化碳浓度；第四部分是独立按键，用于界面切换与温度、湿度、PM2.5、二氧化碳各项阈值参数设置；第五部分是供电电路，采用锂电池供电，支持低功耗模式，续航不低于 8 小时。
输出由三部分组成：第一部分是 OLED 显示屏，用于实时显示温度、湿度、PM2.5、二氧化碳的实时数据及各项阈值设置界面；第二部分是蜂鸣器，当任意环境参数超出设定阈值时触发声光报警；第三部分是蓝牙模块，可将采集的环境数据上传至手机 APP，支持上位机软件实现数据存储、历史曲线查看与超限报警功能，通信距离不小于 10m。

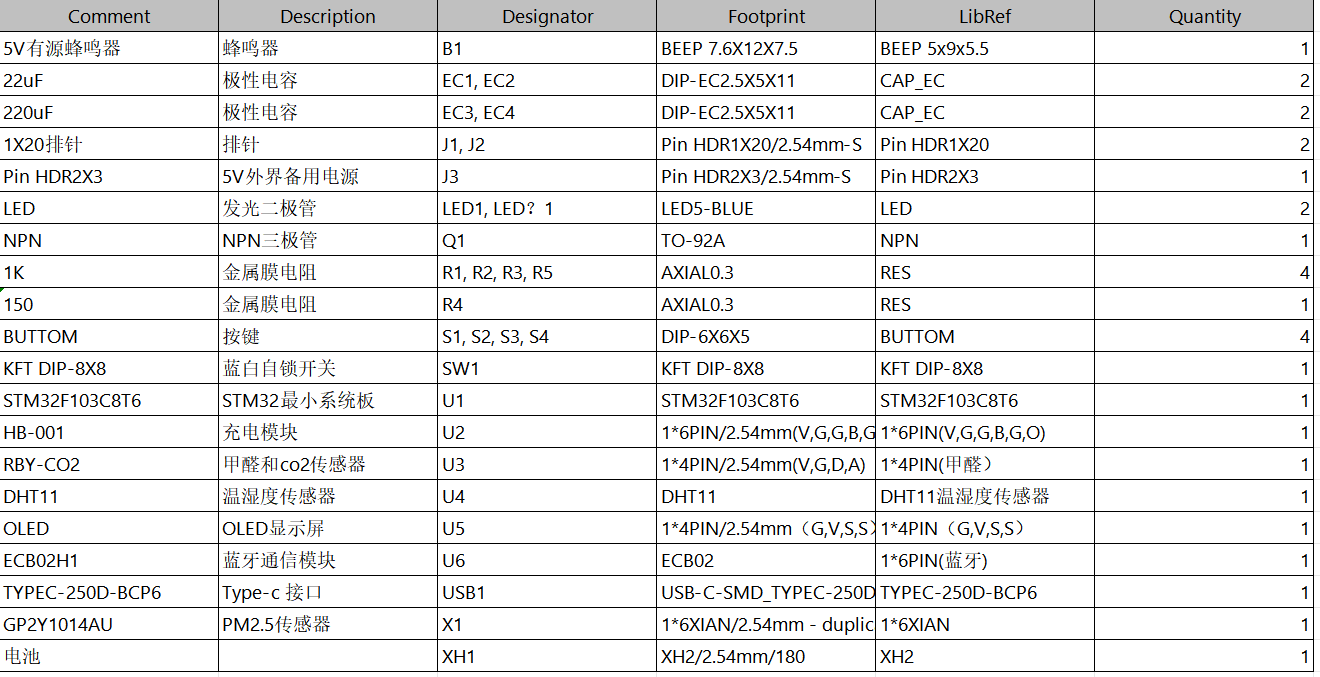

硬件清单：
