设计编号：T2422602M
实物视频演示：
软件安装：
资料预览

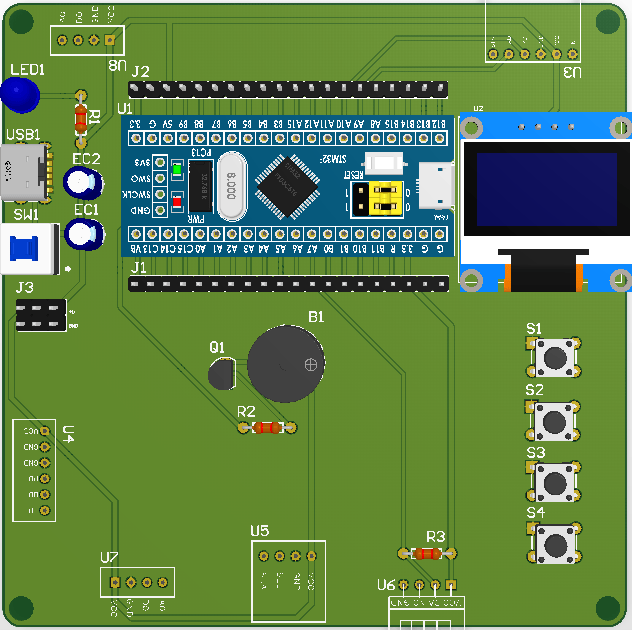

效果图：

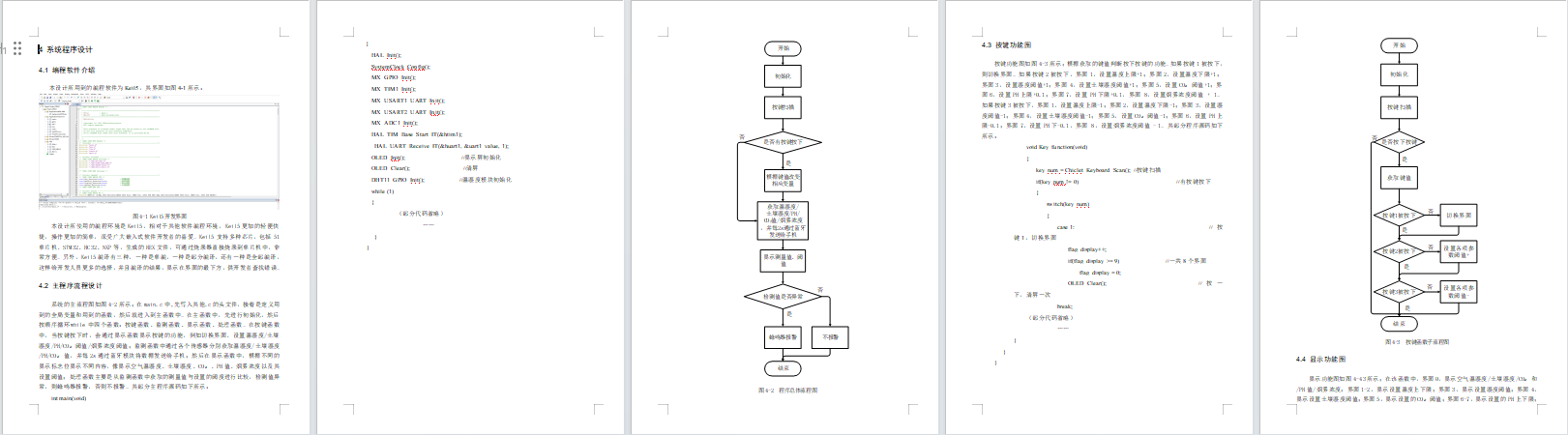

总体资料：

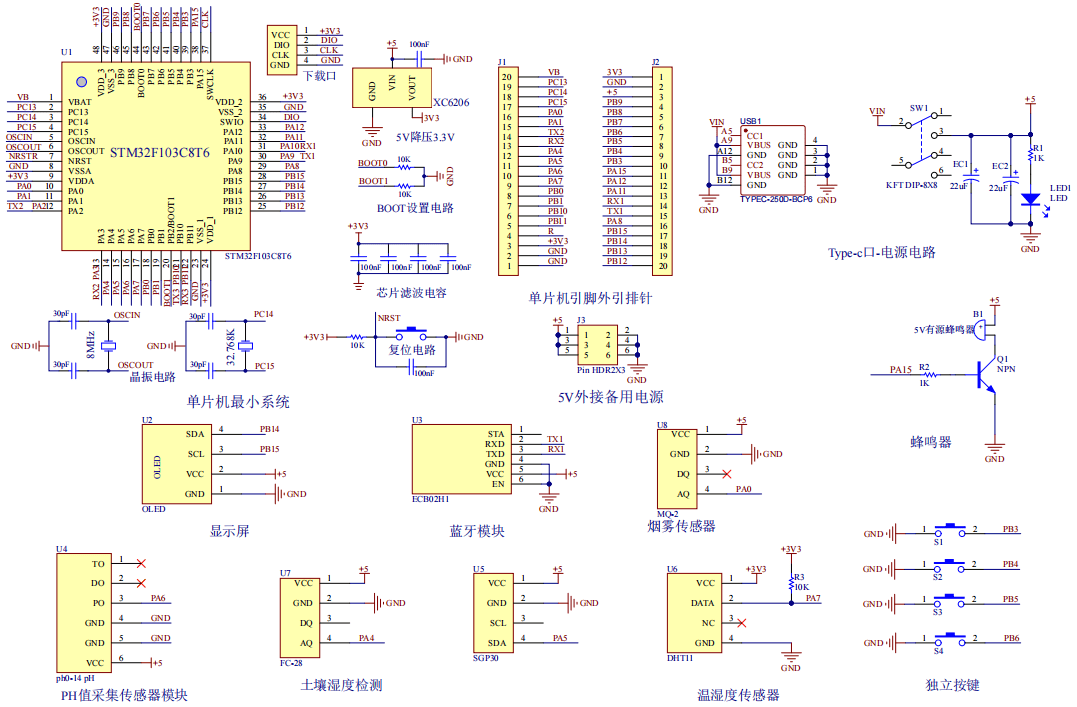

原理图：

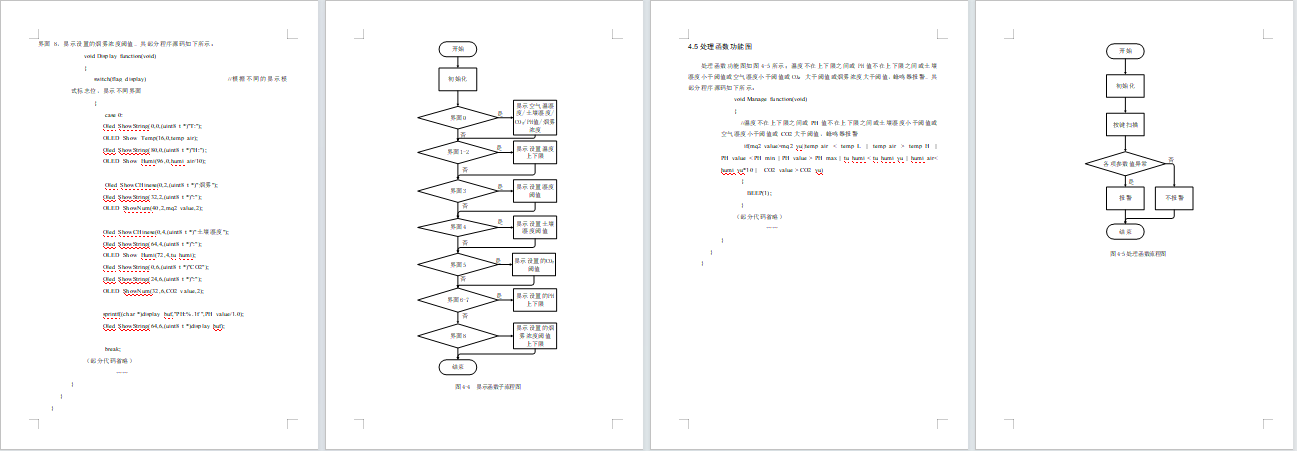

软件设计流程：

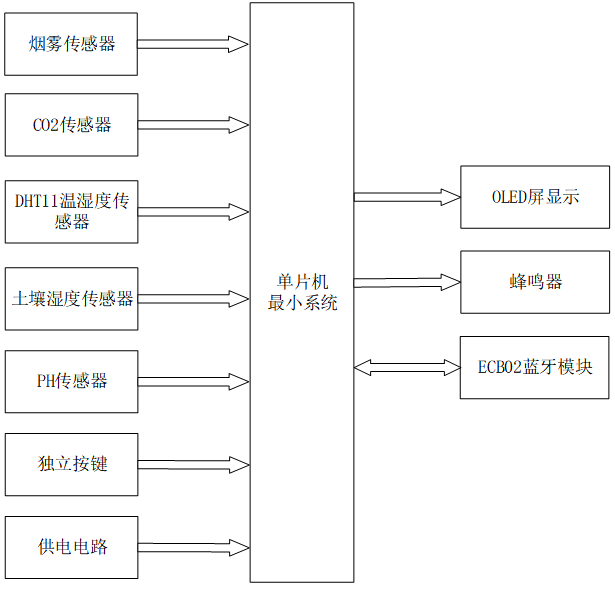

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的森林环境监测系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是烟雾传感器，用于检测当前环境烟雾浓度，实现火灾预警；第二部分是 CO₂传感器，用于检测当前的 CO₂浓度值；第三部分是 DHT11 温湿度传感器，用于获取空气温湿度值；第四部分是土壤湿度传感器，用于检测当前的土壤湿度值；第五部分是 PH 传感器，用于检测土壤 PH 值；第六部分是独立按键，用于切换界面、设置温湿度/土壤湿度/PH/CO₂/烟雾浓度阈值；最后一部分是供电电路，为整个系统提供稳定电源。
输出由三部分组成，第一部分是OLED显示屏，通过显示屏显示空气温湿度、土壤湿度、CO2和PH值以及其设置阈值；第二部分是蜂鸣器，当各项参数值异常，蜂鸣器报警；最后一部分是ECB20蓝牙模块，通过蓝牙将将采集到的温湿度、土壤湿度、CO₂浓度、PH 值、烟雾浓度数据上传至手机端，实现远程监测。

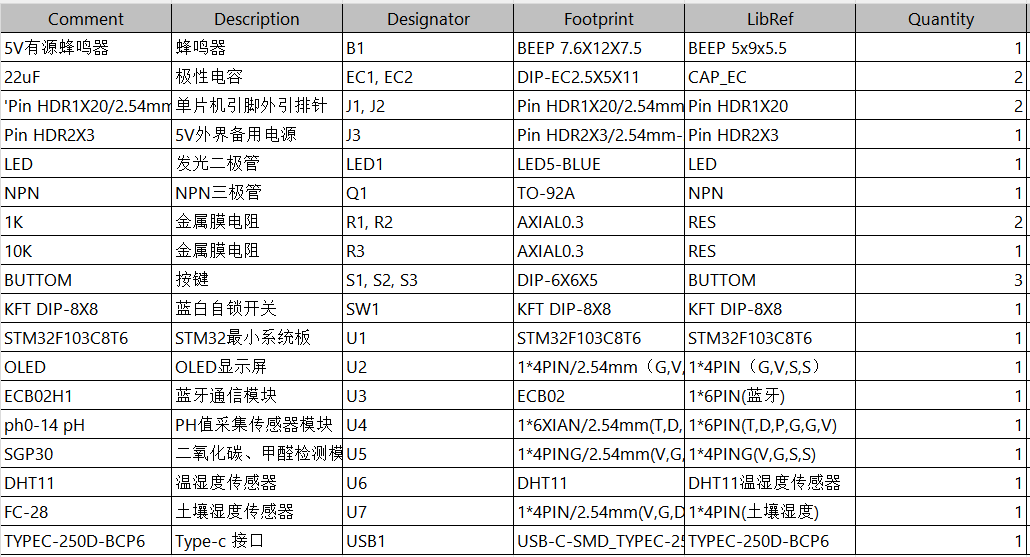

硬件清单：
