设计编号：T2722612M

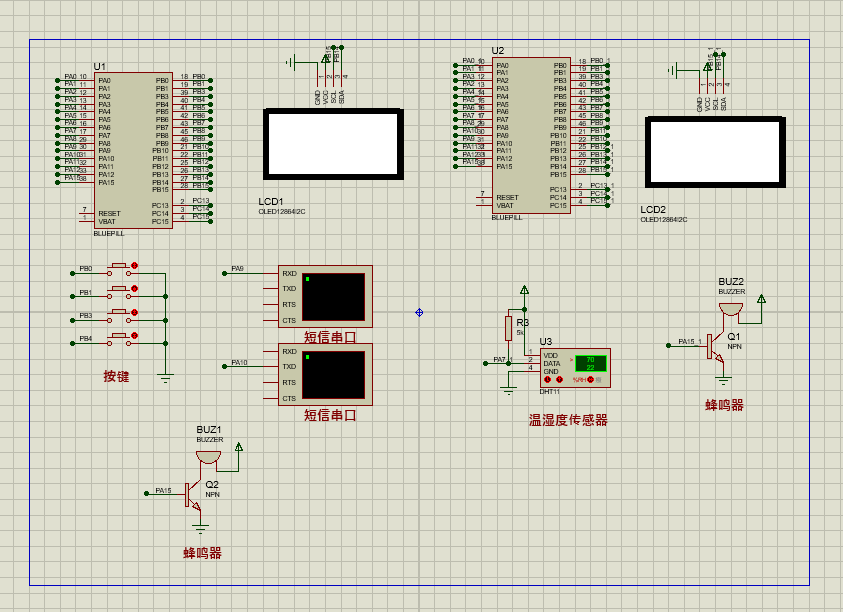

仿真视频演示：
软件安装：
资料预览
效果图：

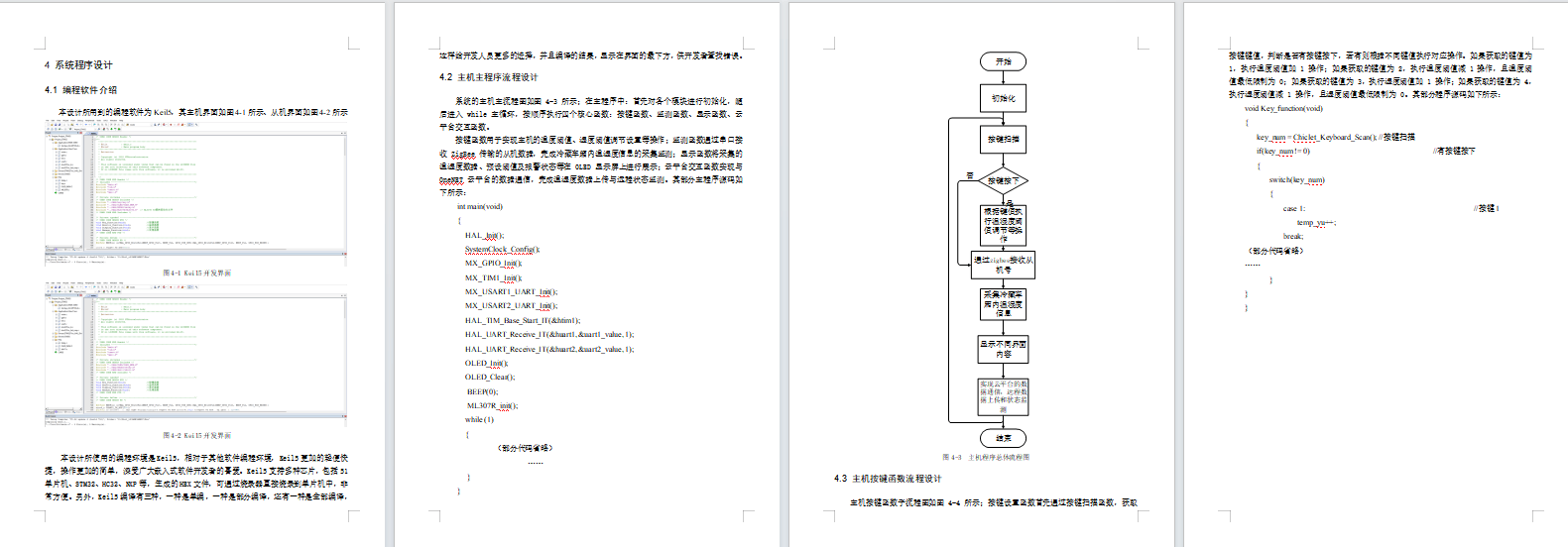

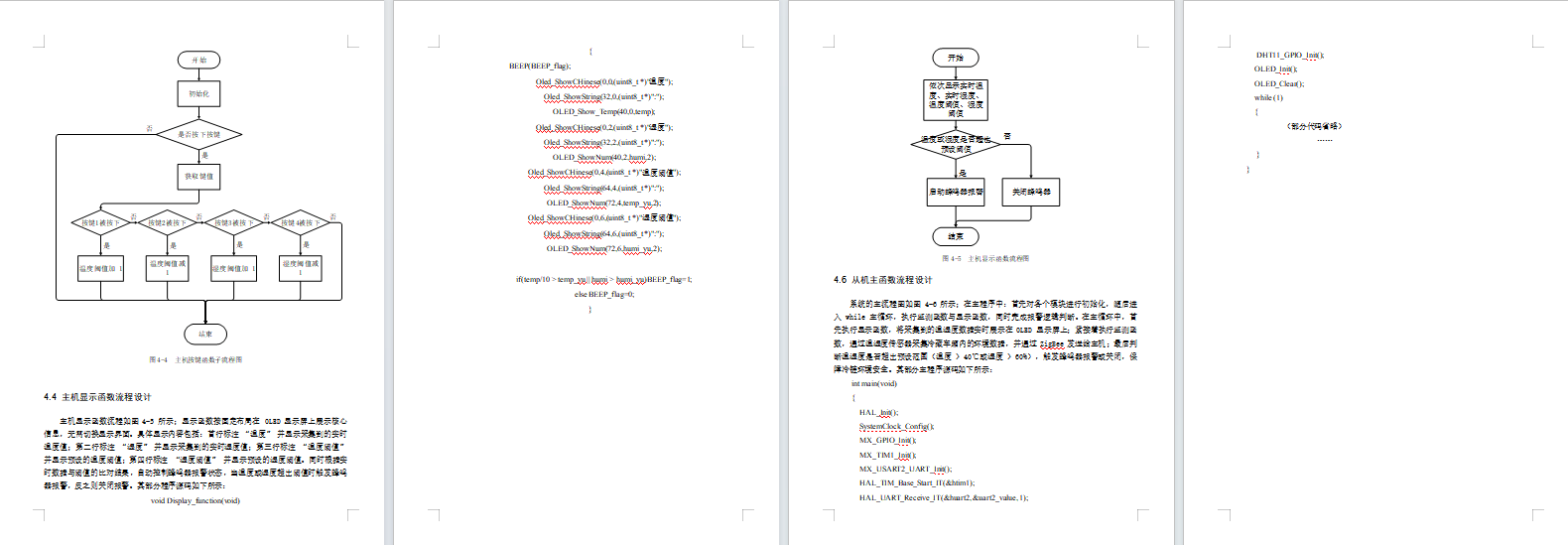

总体资料：
总体资料：

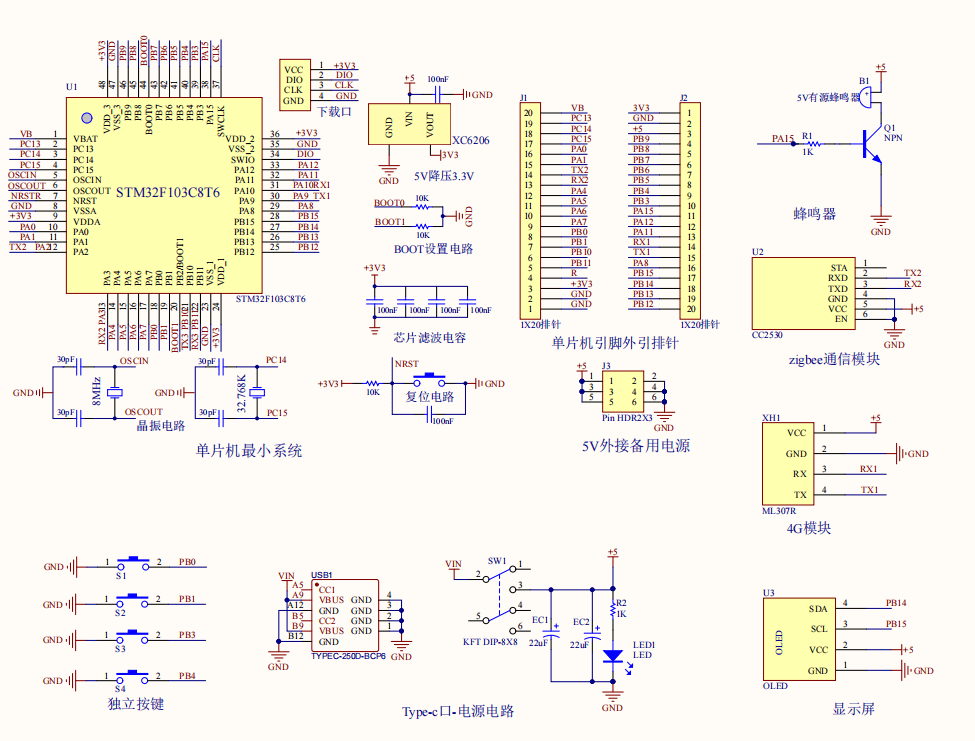

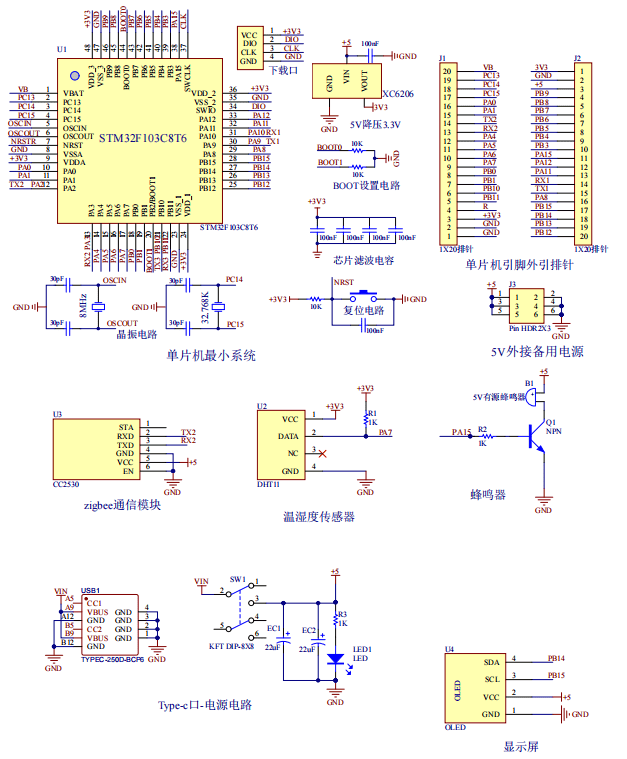

原理图：
主机：
从机：

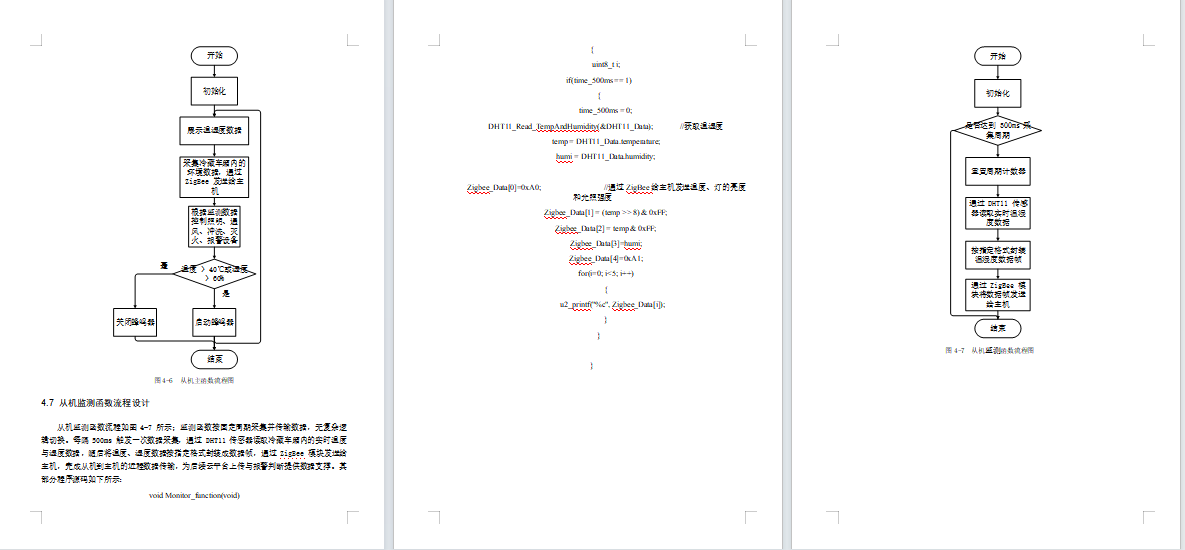

软件设计流程：

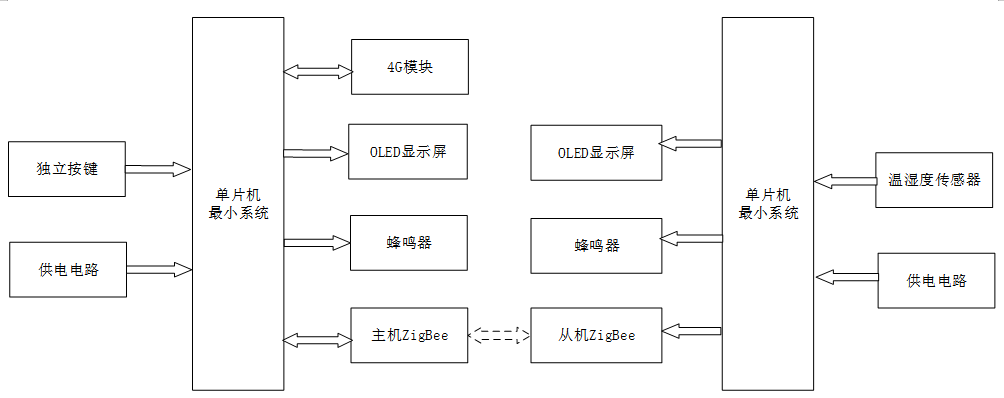

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于STM32的冷链物流监测平台，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分。
主机输入部分由两部分组成，第一部分是独立按键，用于主机的界面切换、温度阈值设置、系统调试等操作；第二部分是供电电路，为主机所有模块提供稳定工作电源。输出由四部分组成，第一部分是 OLED 显示屏，展示冷链车厢温湿度数据、通信状态、报警信息及云平台连接状态；第二部分是蜂鸣器，当温湿度数据超过设定阈值时触发声光报警；第三部分是 4G 模块，通过 AT 指令控制数据传输，将冷链环境数据上传至 OneNET 云平台，实现远程监测；第四部分是主机 ZigBee 模块，与从机 ZigBee 模块进行双向数据传输，完成指令下发与从机状态数据的接收。
从机输入部分由两部分组成，第一部分是温湿度传感器，实时采集冷藏车厢内的环境温湿度数据；第二部分是供电电路，为从机部分稳定供电。输出由三部分组成，第一部分是 OLED 显示屏，展示从机本地采集的温湿度数据与运行状态；第二部分是蜂鸣器，本地温湿度异常时同步触发报警；第三部分是从机 ZigBee 通信模块，与主机进行温湿度数据上传及控制指令的双向传输，完成冷链数据的本地采集与近程转发。
硬件清单：

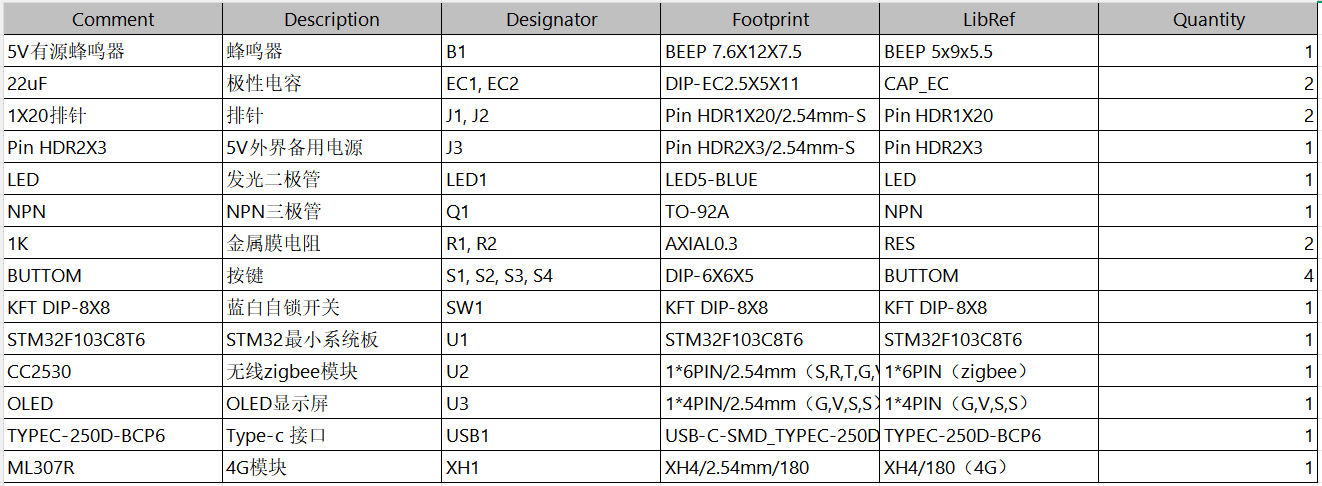

主机：

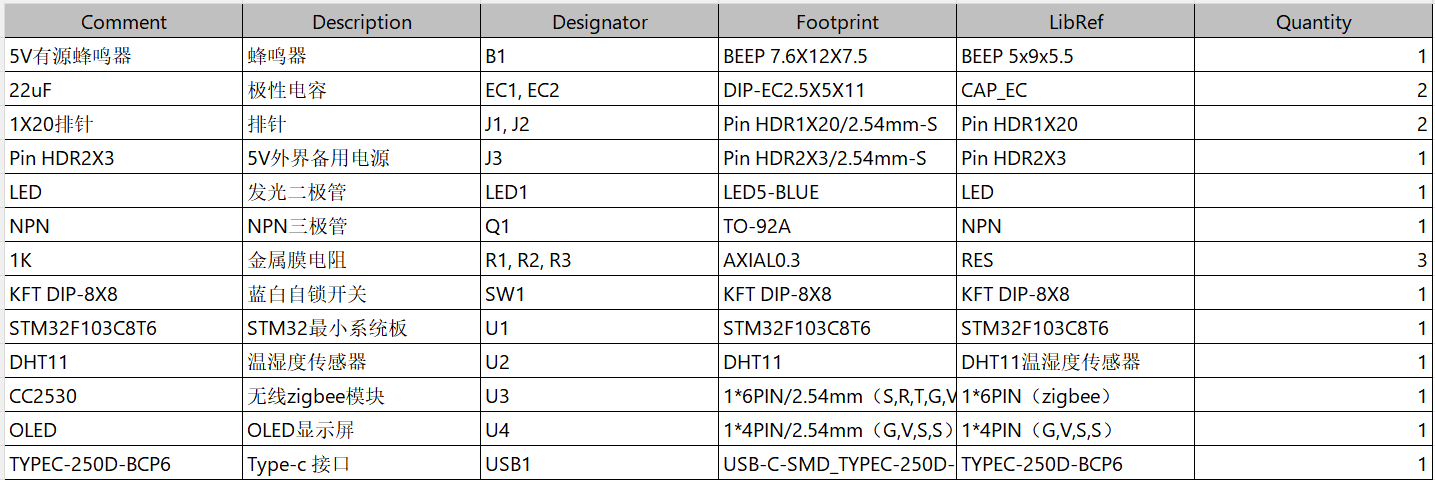

从机：
