设计编号：T2902602M

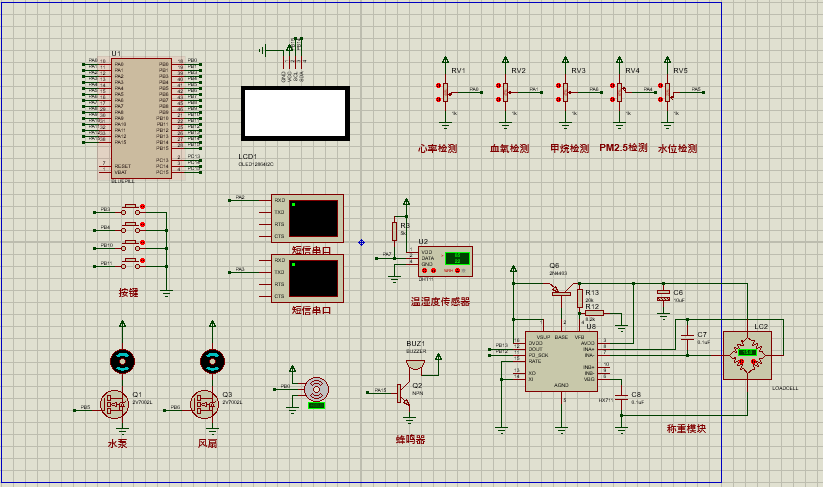

仿真视频演示：
软件安装：
资料预览
效果图：

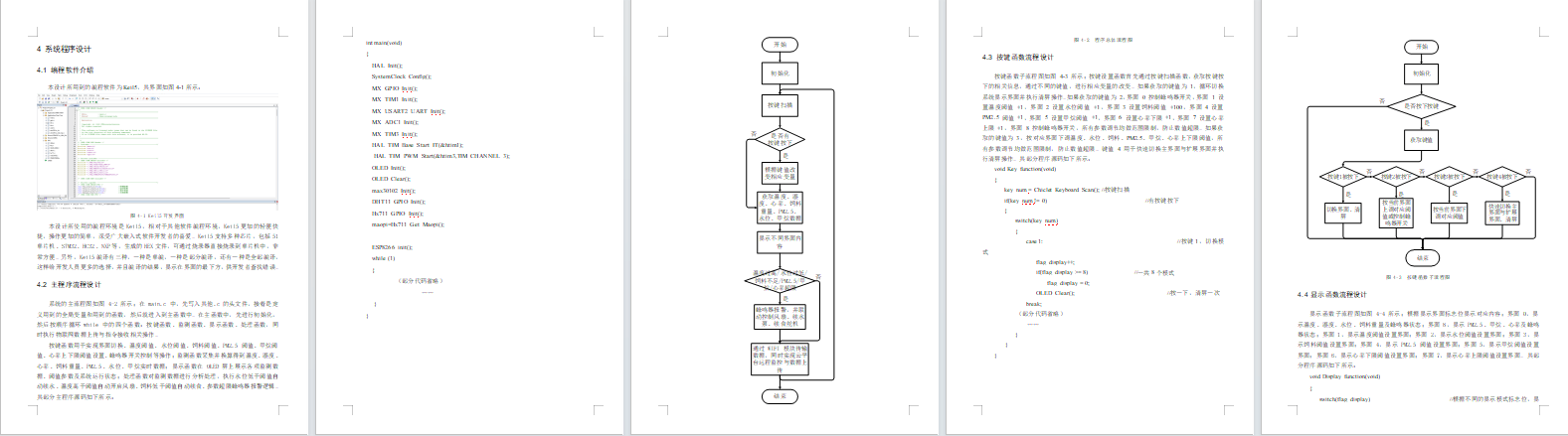

总体资料：

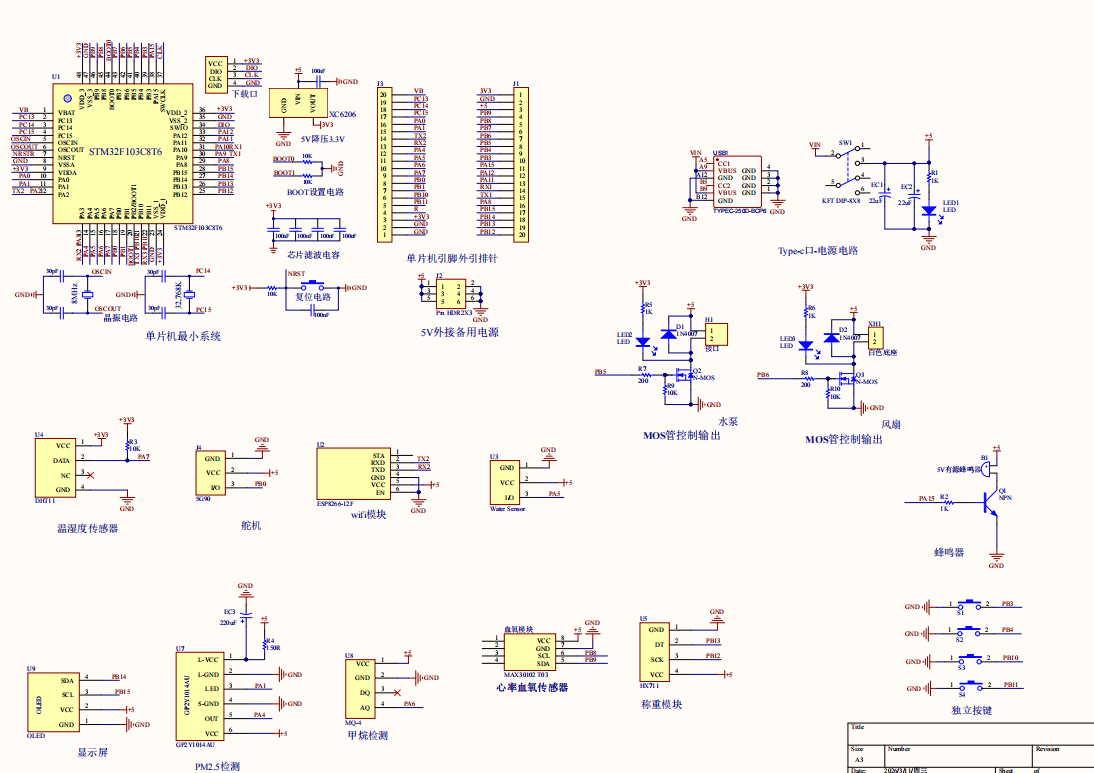

原理图：

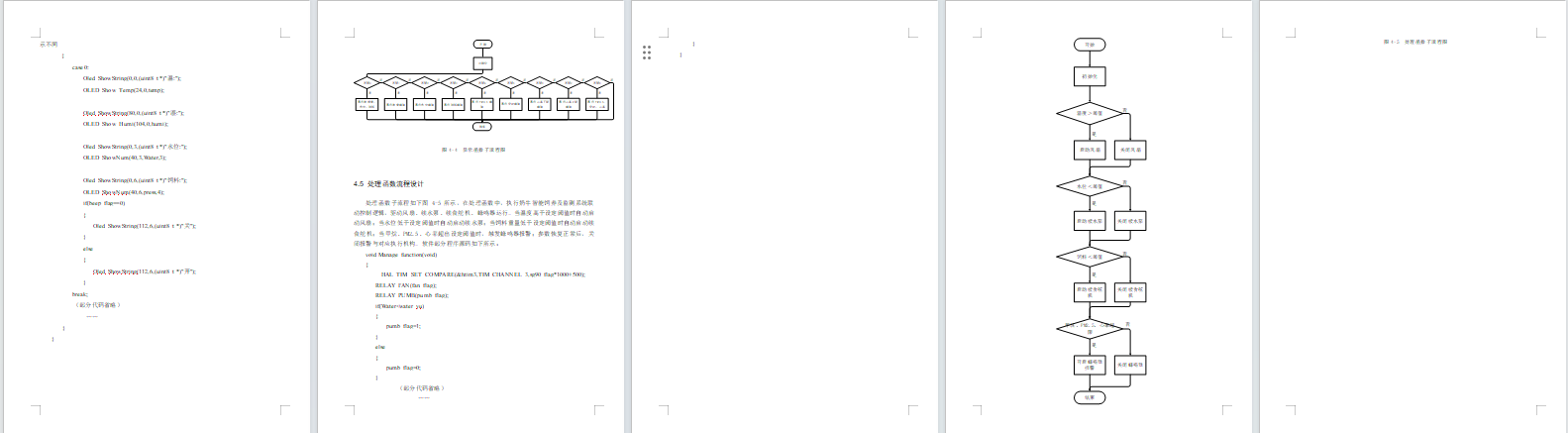

软件设计流程：

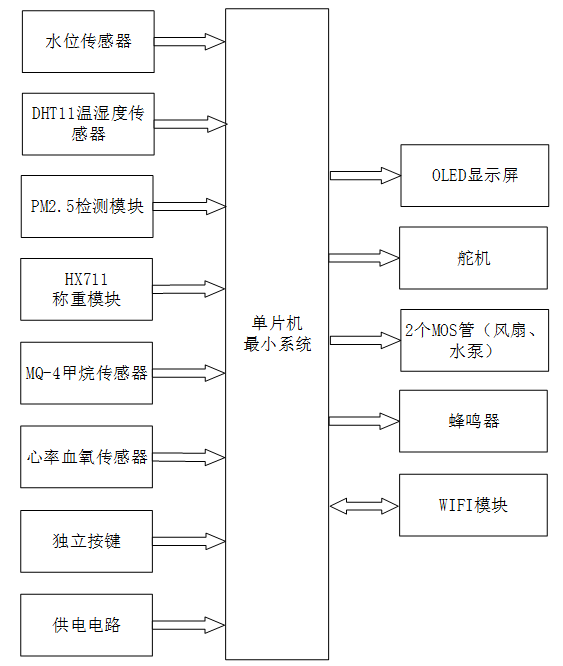

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于单片机的奶牛智能饲养及监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由八部分组成，第一部分是水位传感器，通过该模块检测饮水水位；第二部分是 DHT11 温湿度传感器，通过该模块检测当前的环境温湿度情况；第三部分是 PM2.5 检测模块，通过该模块检测当前 PM2.5 浓度值；第四部分是 HX711 称重模块，通过该模块来检测饲料重量；第五部分是 MQ-4 甲烷传感器，通过该模块检测甲烷浓度值；第六部分是心率血氧传感器，通过该模块检测养殖动物的心率值；第七部分是独立按键，通过按键切换界面、关闭蜂鸣器；第八部分是供电电路，给整个系统进行供电。
输出由五部分组成，第一部分是 OLED 显示屏，在主界面显示系统名称、心率和温湿度值，其他界面显示 PM2.5 值、甲烷浓度、水位和饲料重量；第二部分是舵机，用于实现自动续食续水控制；第三部分是 2 个 MOS 管，分别控制风扇和水泵，当温度过高时自动开启风扇；第四部分是蜂鸣器，当甲烷和 PM2.5 值超过设定阈值时，蜂鸣器报警；第五部分是 WIFI 模块，通过该模块上传获取的饮水水位和饲料重量数据至云平台。

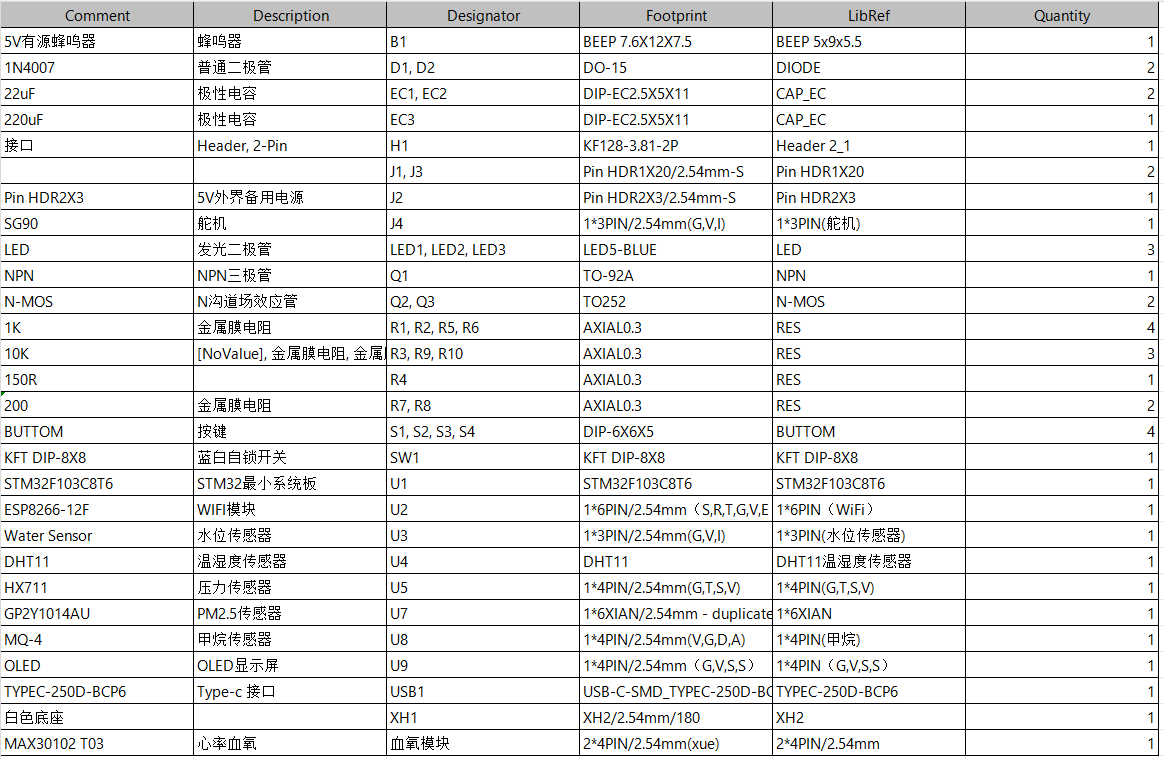

硬件清单：
