设计编号：T3212602M
编号：
T3212602M
设计简介：
本设计是基于STM32智能仓库安防系统的设计与实现，主要实现以下功能：
1.通过温湿度传感器检测温湿度，温度过高风扇降温，湿度过低加湿器加湿
2.通过烟雾传感器检测烟雾
3.通过雨水传感器检测雨水量
4.通过一氧化碳传感器检测CO
5.通过二氧化碳传感器检测CO2
6.通过霍尔传感器检测门窗状态
7.通过振动传感器监测货架稳定性
8.通过红外传感器检测入侵
9.通过oled显示采集到的数据
10.通过按键设置阈值，超过阈值，蜂鸣器报警
11.通过蓝牙模块连接手机，实现远程监控
电源： 5V
传感器：温湿度传感器（DHT11）、烟雾传感器（MQ-2）、雨水传感器（Raindrops module）、一氧化碳传感器（MQ-7）、二氧化碳传感器（KQ-2801）、霍尔传感器（3144E）、震动传感器（SW-420）、红外对管（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），加湿器（继电器）
人机交互：独立按键，蓝牙模块（ECB02）
标签：STM32、OLED12864、DHT11、3144E、MQ-2、Raindrops module、MQ-7、KQ-2801、SW-420、FC-33、ECB02
题目扩展：基于物联网的仓库环境监测系统设计、基于单片机的室内监测系统设计、基于单片机的教室环境监测系统设计
基于STM32智能仓库安防系统的设计与实现

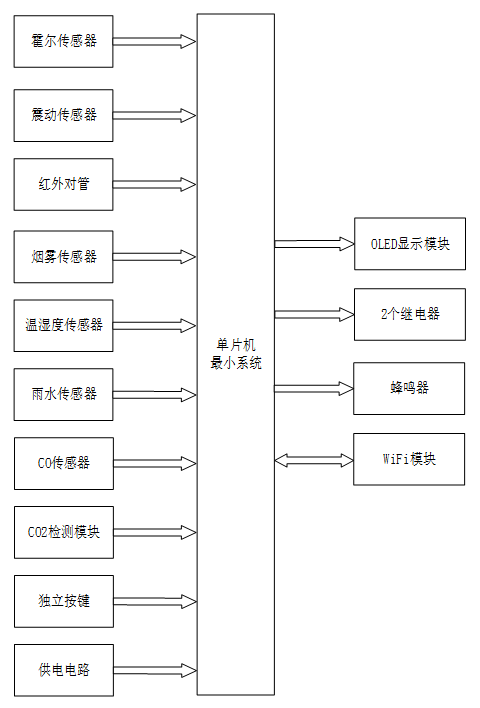

一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 霍尔传感器模块：用于检测门是否关好
- 震动传感器模块：用于监测货架的稳定性
- 红外对管模块：用于检测是否有人入侵
- MQ-2烟雾传感器模块：用于检测当前的烟雾值
- DHT11温湿度传感器模块：用于检测当前的温湿度值
- 雨水传感器模块：用于检测当前是否漏雨
- CO传感器模块：用于检测当前的 CO 浓度值
- CO2检测模块：用于检测当前的二氧化碳浓度值
- 独立按键模块：用于切换界面和模式，控制加湿器和风扇、设置各项参数阈值
- 供电电路：给整个系统供电
三、输出部分
- OLED 显示屏：显示检测的参数值和模式，显示设置阈值、漏水/稳定/红外/门磁情况
- 继电器控制模块：共2个，用于控制风扇和加湿器
- 蜂鸣器模块：当采集到温湿度/烟雾/CO/CO2 超过设置阈值时，蜂鸣器报警
- WiFi 模块：用于将仓库各项环境与安防数据远程上传至手机 APP，并接收 APP 端的远程控制指令，实现与按键相同的设备控制与参数设置功能
