设计编号：T3212602M
实物视频演示：
实物视频演示：软件安装：
资料预览

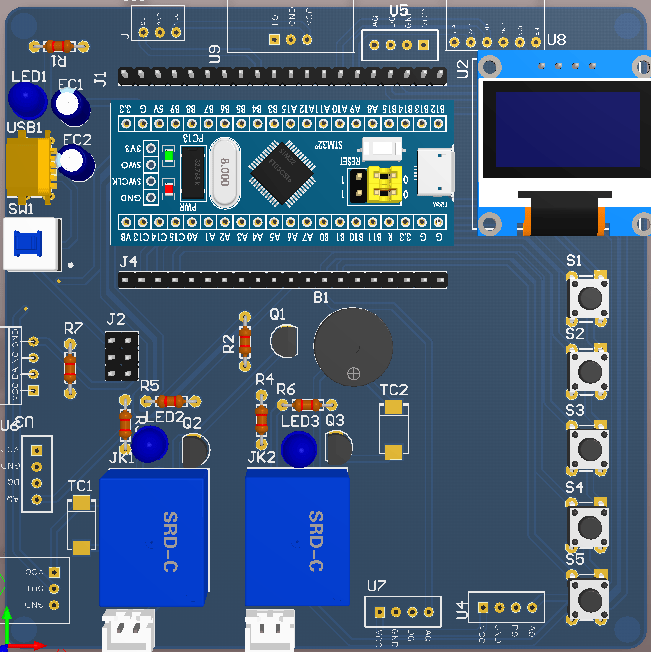

效果图：

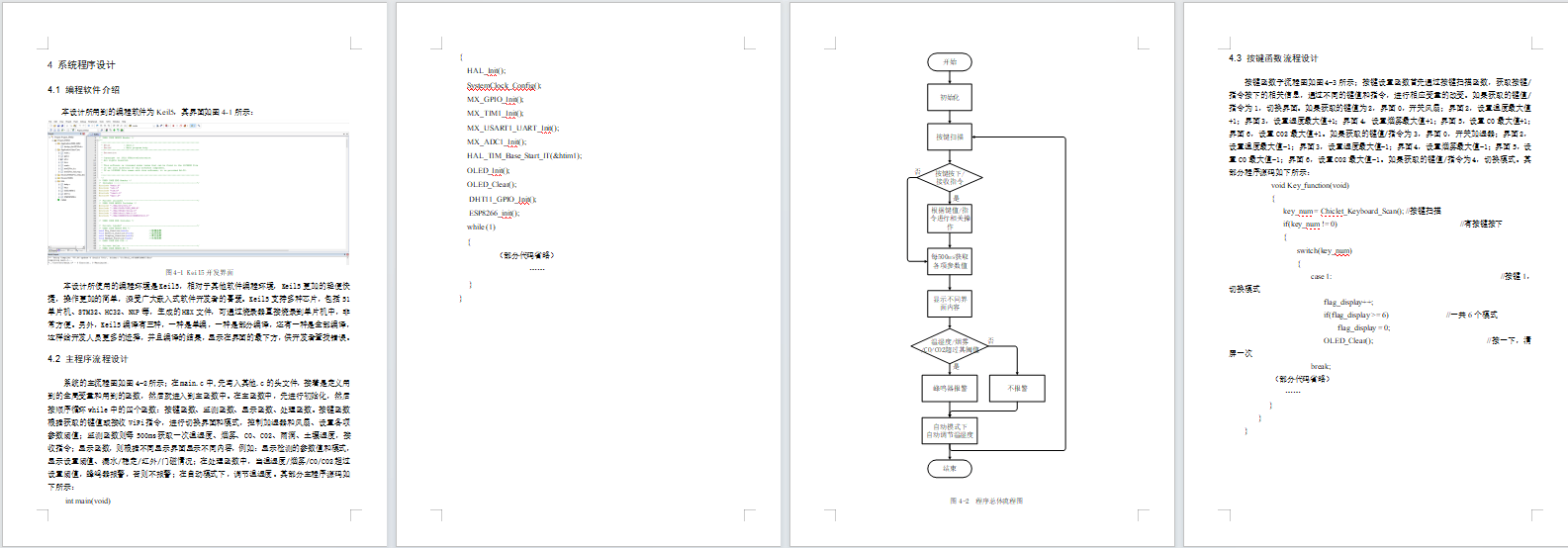

总体资料：

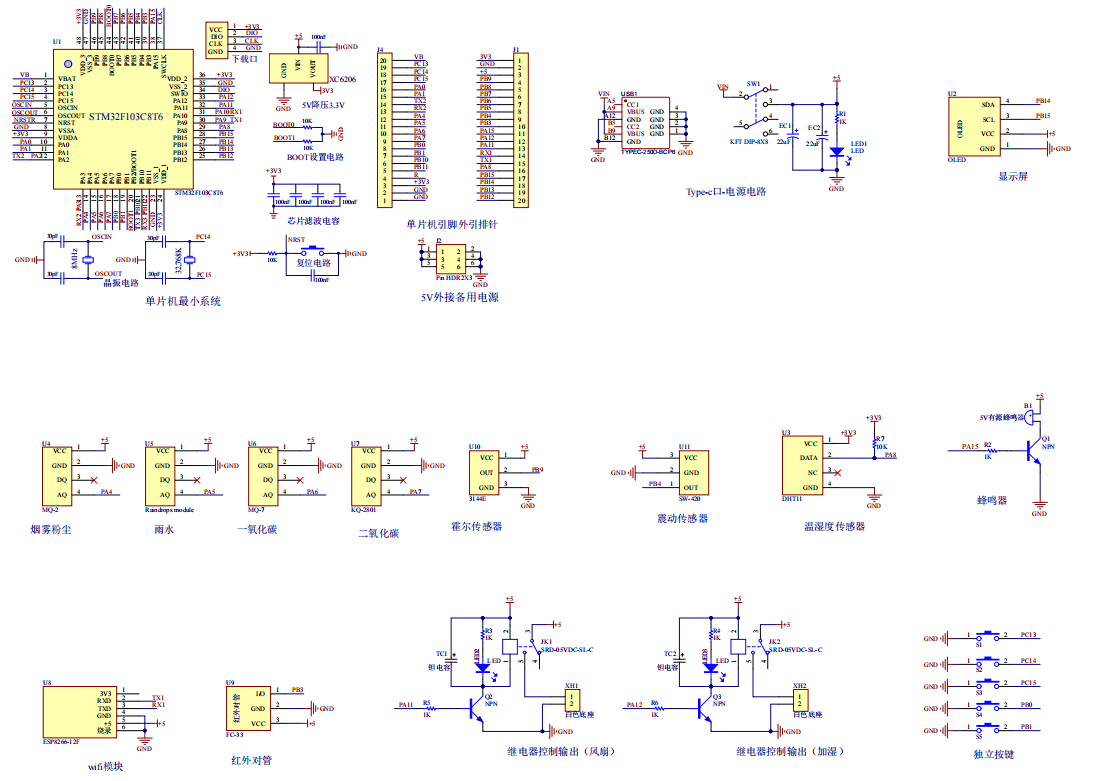

原理图：

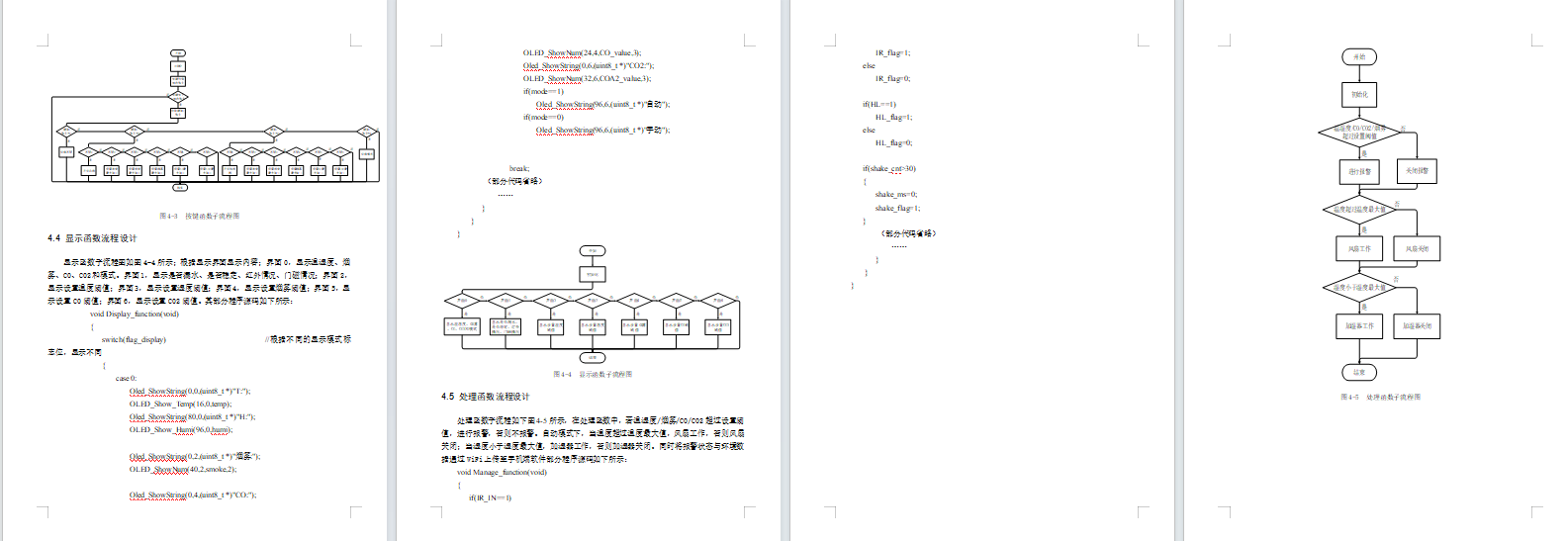

软件设计流程：

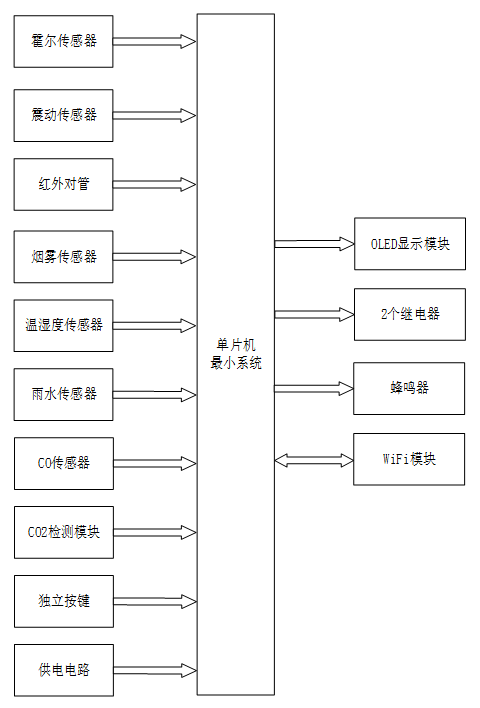

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32智能仓库安防系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由十部分组成，第一部分是霍尔传感器，用于检测门是否关好；第二部分是震动传感器，用于监测货架的稳定性；第三部分是红外对管，用于检测是否有人入侵；第四部分是MQ-2烟雾传感器，用于检测当前的烟雾值；第五部分是DHT11温湿度传感器，用于检测当前的温湿度值；第六部分是雨水传感器，用于检测当前是否漏雨；第七部分是CO传感器，用于检测当前的CO浓度值；第八部分是CO2检测模块，用于检测当前的二氧化碳浓度值；第九部分是独立按键，进行切换界面和模式，控制加湿器和风扇、设置各项参数阈值。第十部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是OLED显示屏，显示检测的参数值和模式，显示设置阈值、漏水/稳定/红外/门磁情况；第二部分是2个继电器，用于控制风扇和加湿器；第三部分是蜂鸣器，当采集到温湿度/烟雾/CO/CO2超过设置阈值，蜂鸣器报警；第四部分是 WiFi 模块，用于将仓库各项环境与安防数据远程上传至手机 APP，并接收 APP 端的远程控制指令，实现与按键相同的设备控制与参数设置功能。

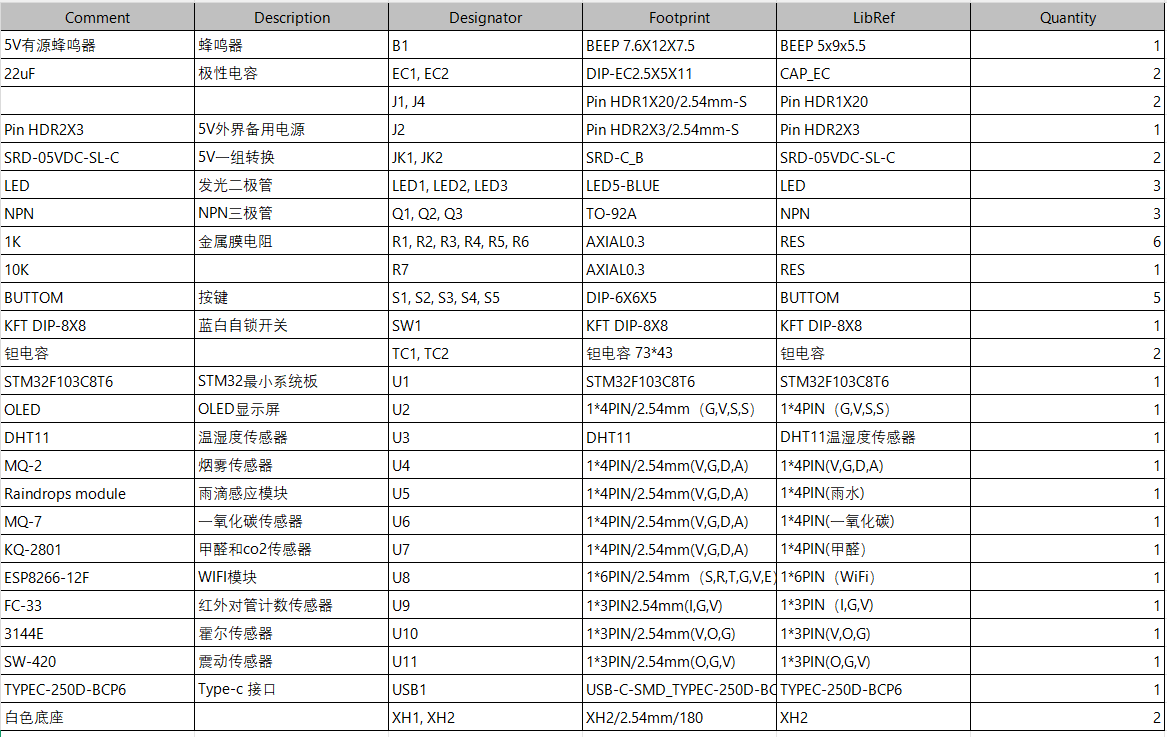

硬件清单：
