设计编号：T3282601M
仿真视频演示：
软件安装：
资料预览

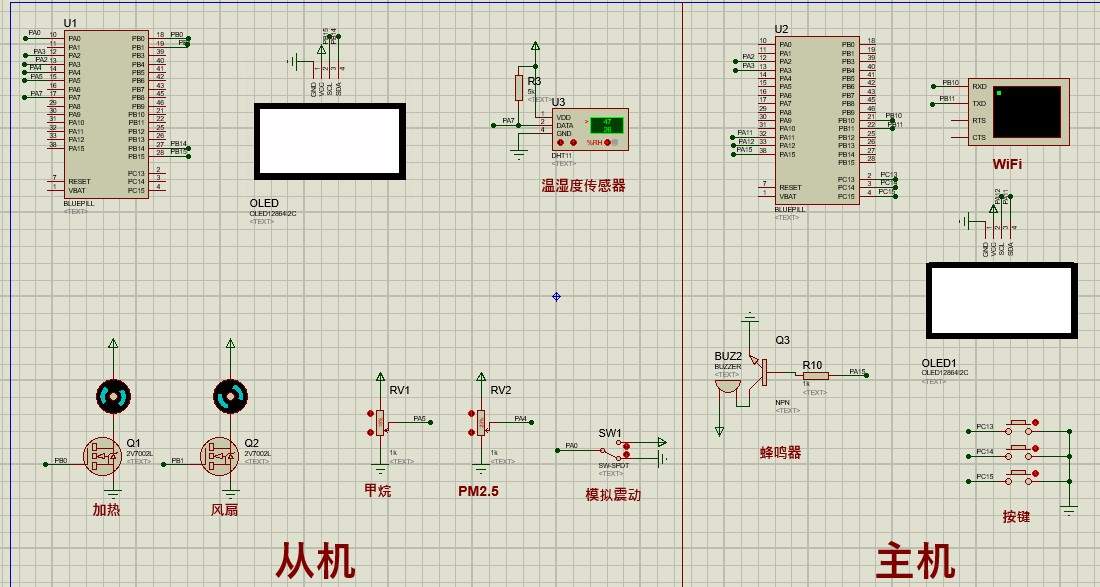

效果图：

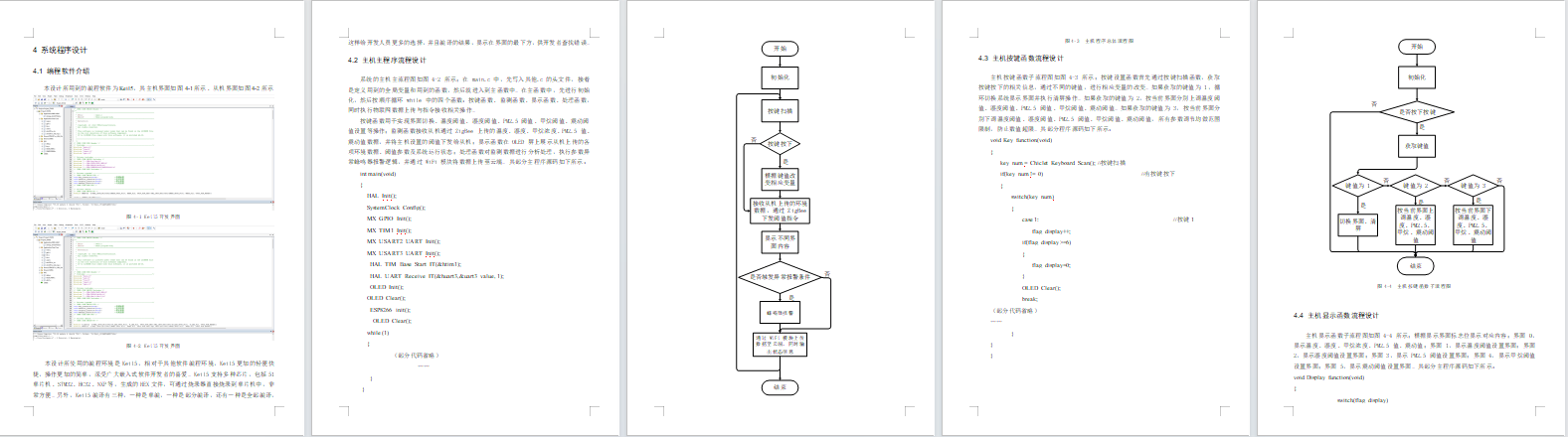

总体资料：
原理图：

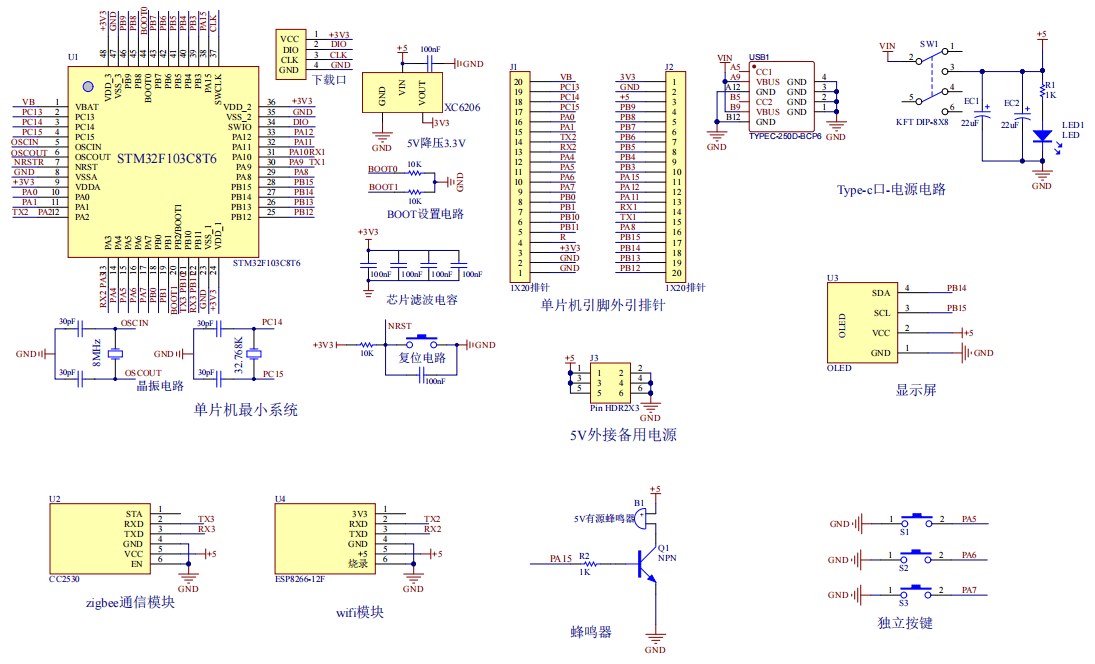

主机：

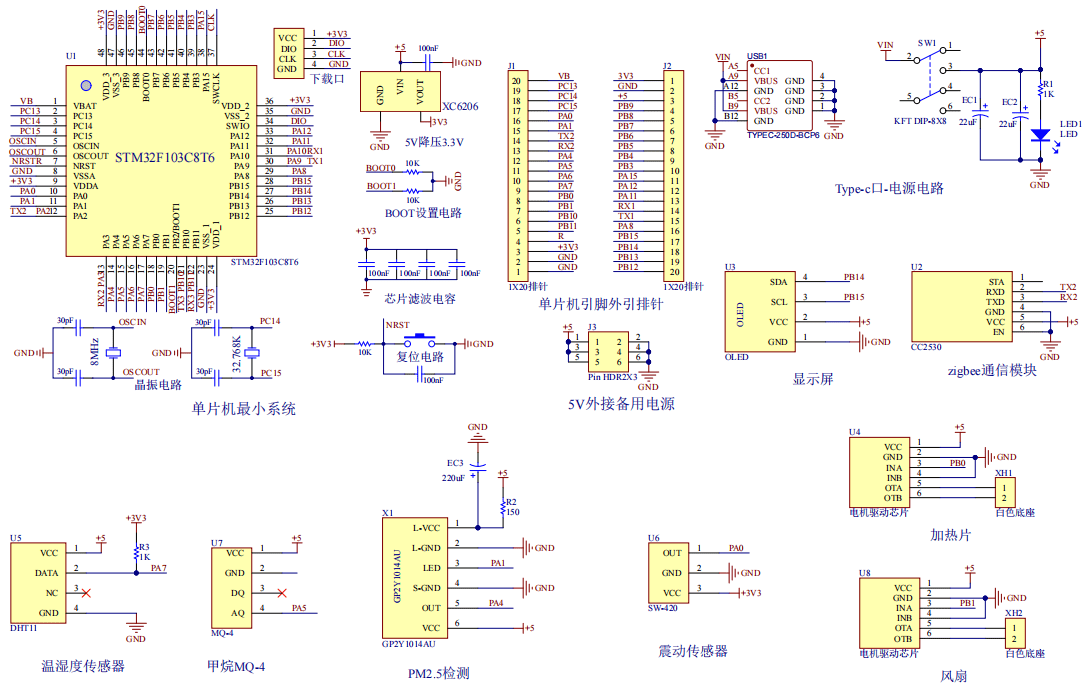

从机：

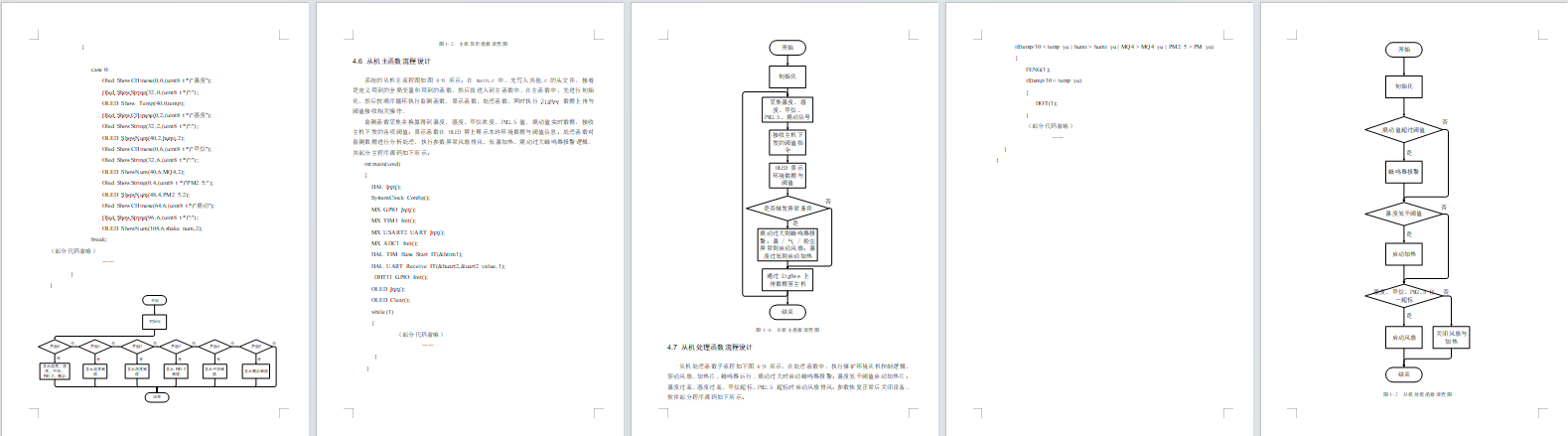

软件设计流程：

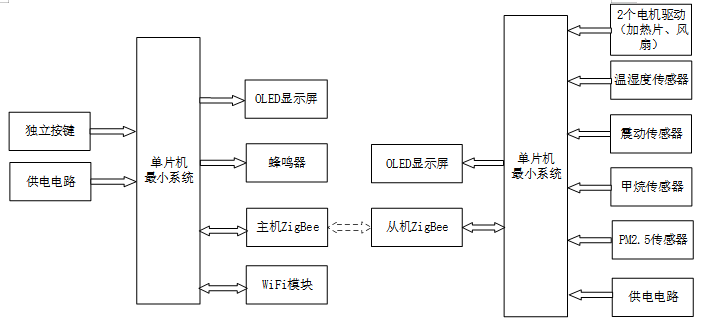

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 和 ZigBee 的煤矿环境预警系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分。
主机输入部分由两部分组成，第一部分是独立按键，用于主机的界面切换、参数设置等操作；第二部分是供电电路，为主机所有模块提供稳定工作电源。输出由四部分组成，第一部分是 OLED 显示屏，展示系统状态、从机上传的环境参数及通信信息；第二部分是蜂鸣器，当从机监测数据异常时触发报警；第三部分是 ZigBee 模块，与从机 ZigBee 模块进行双向数据传输，接收从机上传的监测数据；第四部分是 WiFi 模块，实现主机与云端的数据通信，支持远程数据上传与监控。
从机输入部分由六部分组成，第一部分是温湿度传感器，检测煤矿区域的环境温湿度；第二部分是震动传感器，检测区域内震动情况；第三部分是甲烷传感器，检测环境甲烷浓度；第四部分是 PM2.5 传感器，检测环境 PM2.5 浓度；第五部分是 ZigBee 通信模块，与主机进行控制指令及状态数据的传输；第六部分是供电电路，为从机部分稳定供电。输出由两部分组成，第一部分是两个电机驱动模块，分别控制加热片与风扇，温度低于阈值时启动加热片加热，温度、湿度、甲烷、PM2.5 超标时启动风扇排风；第二部分是 OLED 显示屏，展示从机本地的环境参数、运行状态及各项阈值设置。
硬件清单：

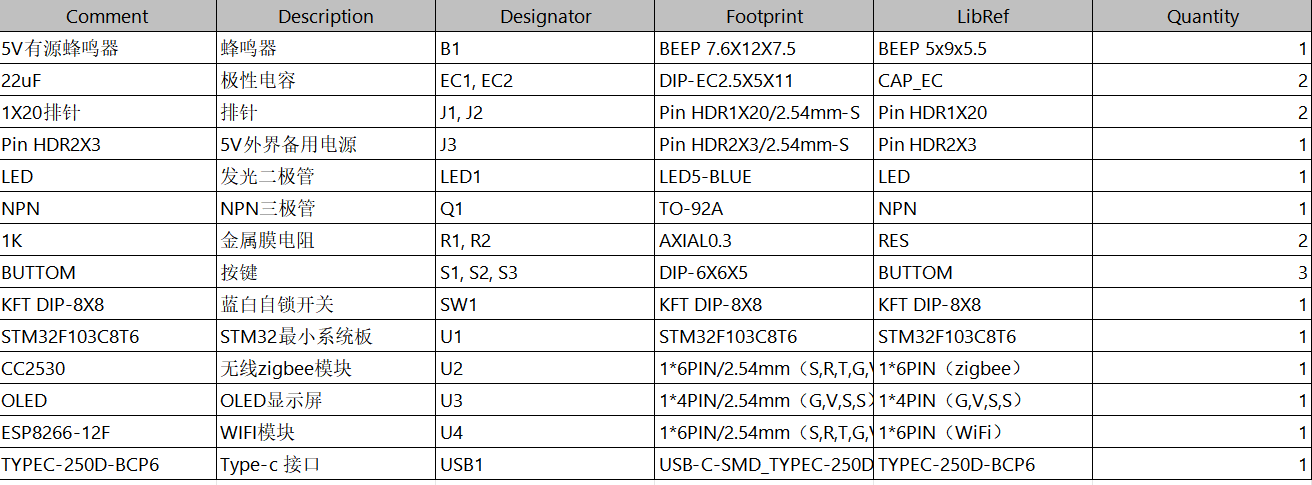

主机：

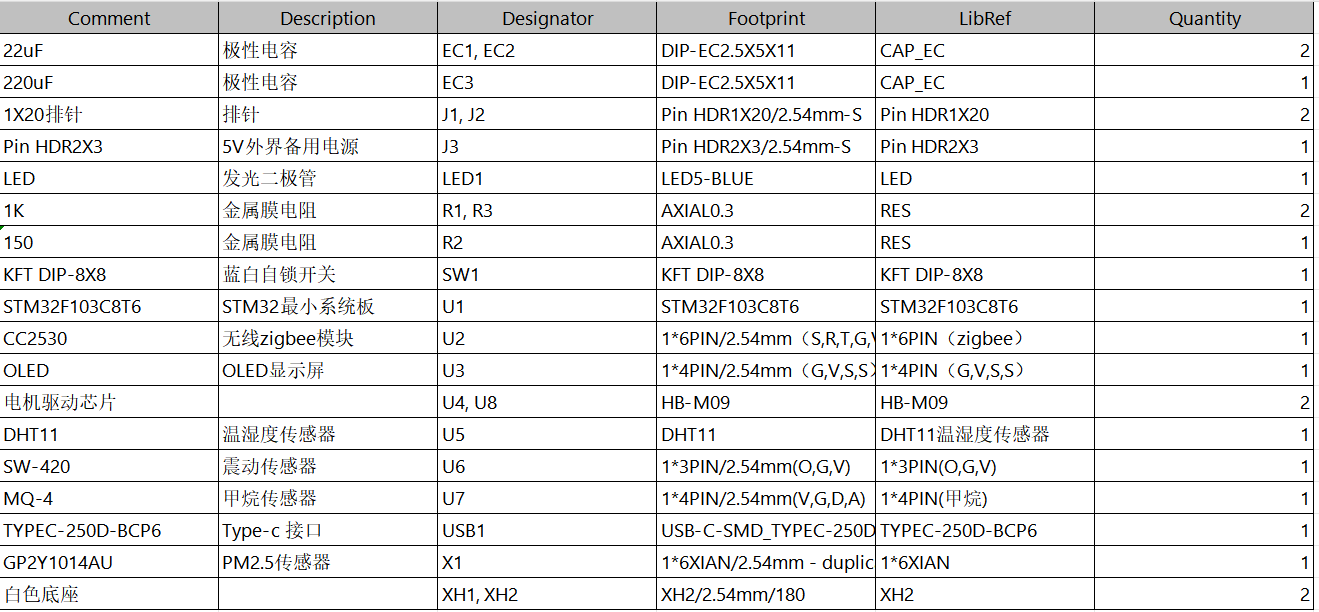

从机：
