设计编号：T3462601M
编号：
T3462601M
设计简介：
本设计是基于STM32的通讯屏蔽室设备状态监控与智能管理系统设计，主要实现以下功能：
1、通过温湿度传感器实时检测环境温湿度值。
2、通过电流电压传感器监测电路中的电流、电压值。
3、通过独立按键分别设置阈值；当温湿度超出设定范围、或电流电压超过设定阈值时，触发蜂鸣器进行声光报警
4、通过OLED12864显示屏实时显示监测数据及设定的阈值，并在异常发生时显示具体报警信息
5、通过霍尔传感器配合磁铁实现门磁开关状态检测，实时监测门窗开闭状态
6、通过WiFi模块将数据上传至云端平台，用户可通过云平台远程查看实时数据、设置各项阈值，并查看历史异常报警记录
电源：5V
传感器：温湿度传感器（DHT11）、电压电流检测（INA219 DC）、霍尔传感器（3144E）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
通信模块：WiFi（ESP8266）
人机交互：独立按键
标签：STM32F103C8T6、DHT11、INA219 DC、ESP8266、3144E
题目扩展：基于物联网的智能家居环境安全监测系统、配电柜多参数远程监控与异常预警系统、基于云平台的门窗安防与环境联动控制系统

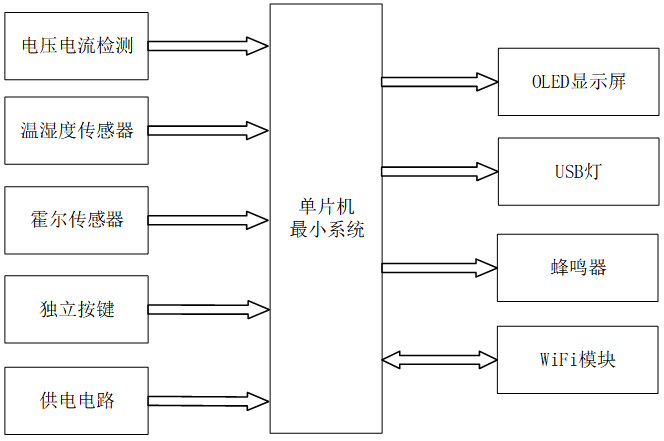

基于STM32的通讯屏蔽室设备状态监控与智能管理系统设计
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 电压电流检测模块：用于实时采集屏蔽室设备电压、电流参数
- 温湿度传感器模块：用于监测屏蔽室内环境温湿度数值
- 霍尔传感器模块：搭配磁铁检测门磁开关状态，判断舱门开合情况
- 独立按键模块：用于切换界面、设置温湿度、电压、电流各项安全阈值
- 供电电路：给整个系统稳定供电
三、输出部分
- OLED 显示屏：用于实时展示温湿度、电压、电流监测数据、阈值参数，同步显示各类异常报警提示信息
- USB灯模块：用于配合状态进行灯光指示
- 蜂鸣器模块：在温湿度超限、电压电流异常时触发声光报警
- WiFi 模块：实现数据上传云平台、云端远程阈值设置、异常报警信息云端推送
