设计编号：T3462601M

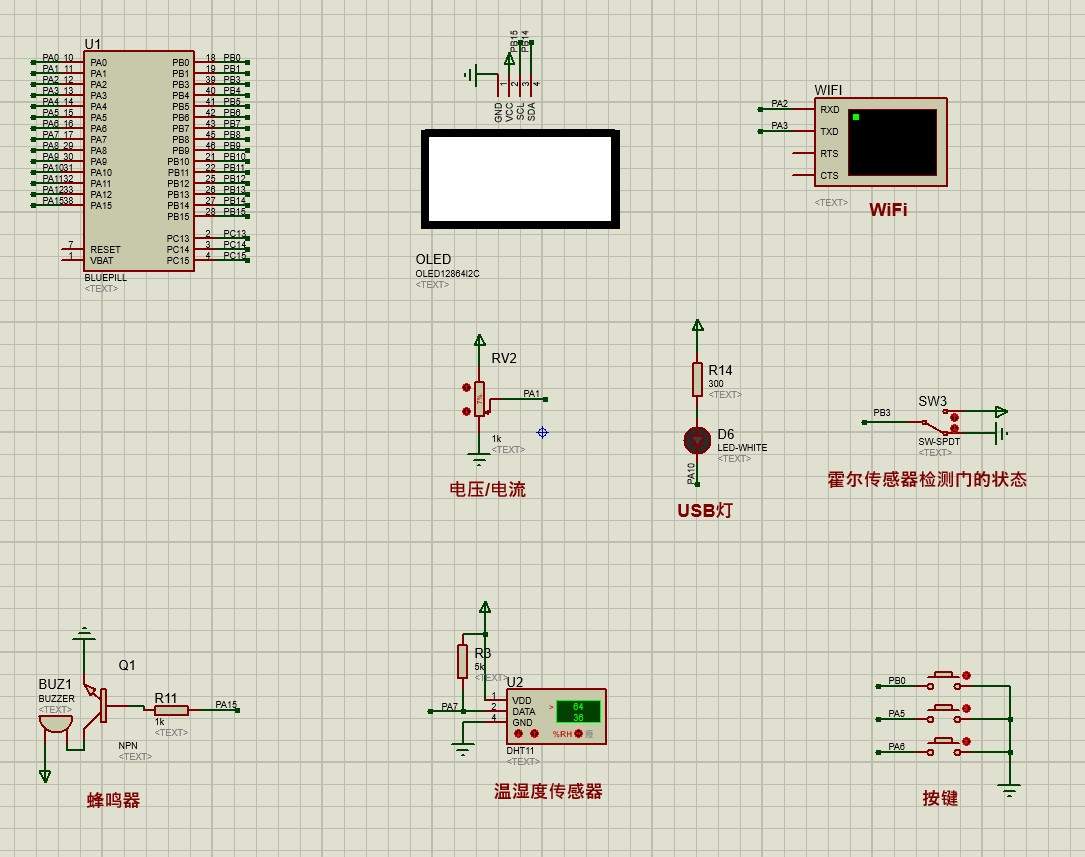

仿真视频演示：
软件安装：
资料预览
效果图：

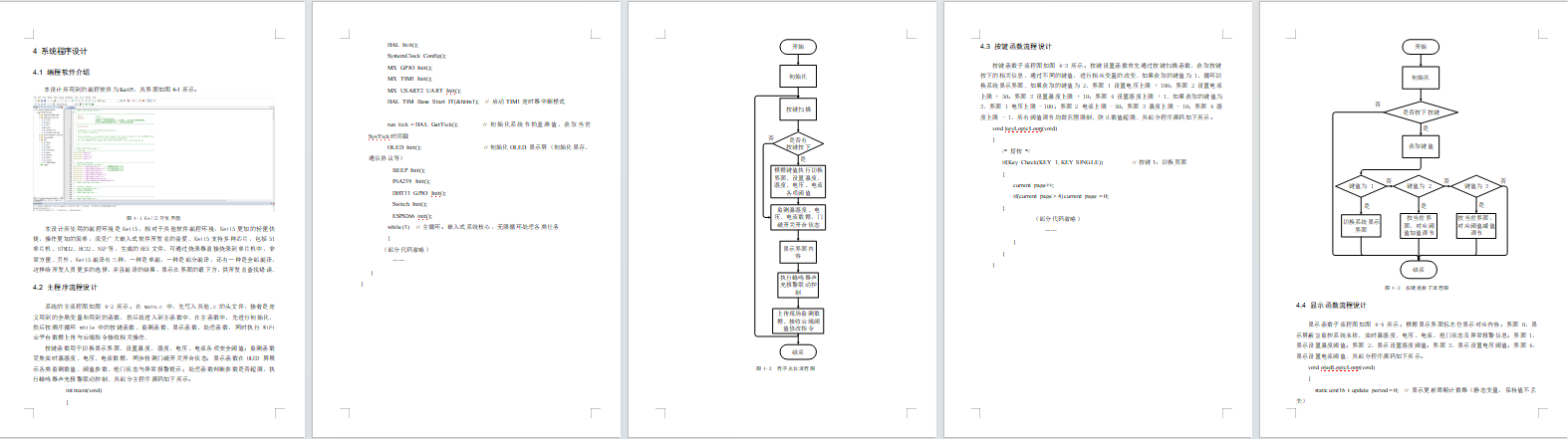

总体资料：

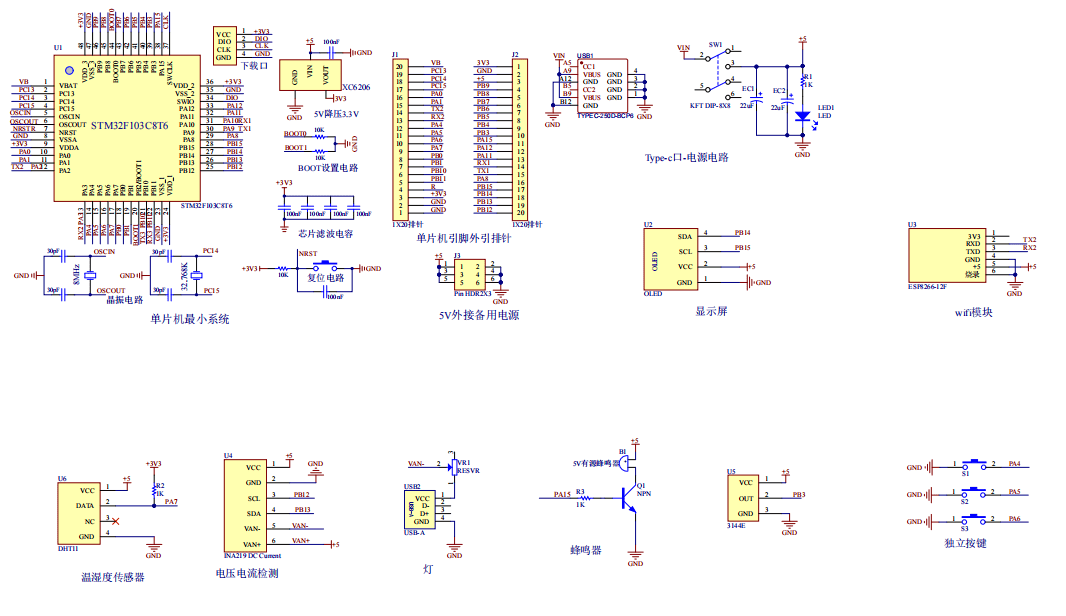

原理图：

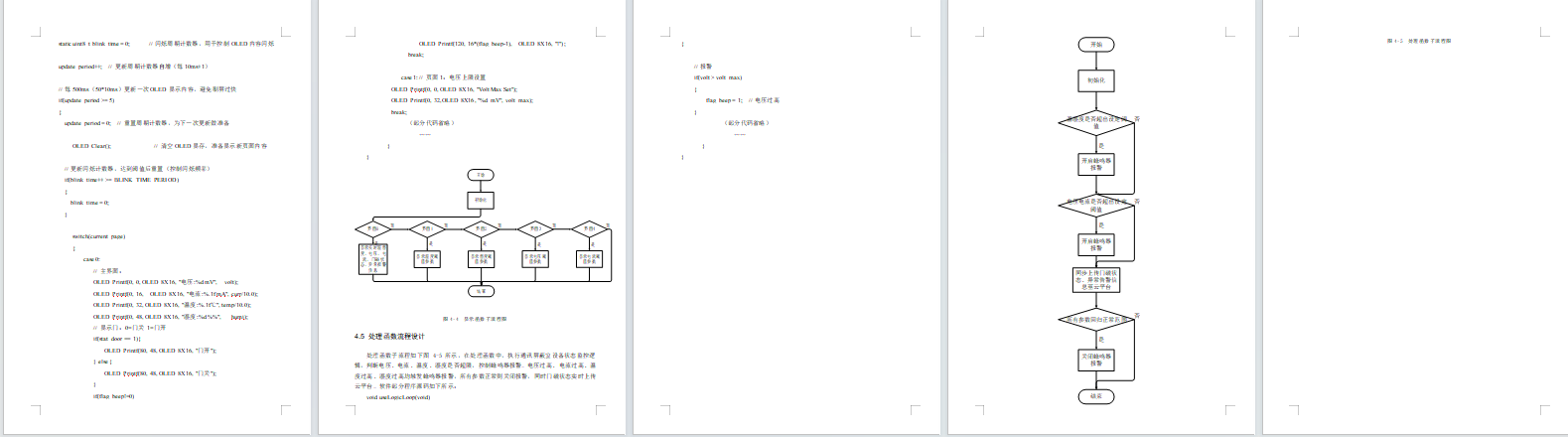

软件设计流程：

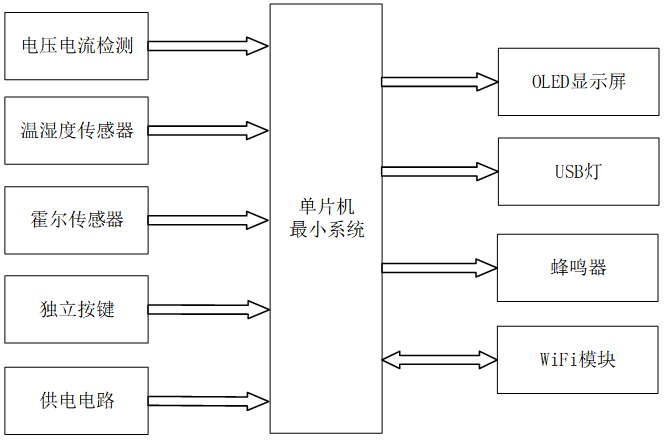

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的通讯屏蔽室设备状态监控与智能管理系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是电压电流检测模块，用于实时采集屏蔽室设备电压、电流参数；第二部分是温湿度传感器，用于监测屏蔽室内环境温湿度数值；第三部分是霍尔传感器，搭配磁铁检测门磁开关状态，判断舱门开合情况；第四部分是独立按键，用于切换界面、设置温湿度、电压、电流各项安全阈值；第五部分是供电电路，给整个系统稳定供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时展示温湿度、电压、电流监测数据、阈值参数，同步显示各类异常报警提示信息；第二部分是 USB 灯，用于配合状态进行灯光指示；第三部分是蜂鸣器，在温湿度超限、电压电流异常时触发声光报警；第四部分是 WiFi 模块，实现数据上传云平台、云端远程阈值设置、异常报警信息云端推送。

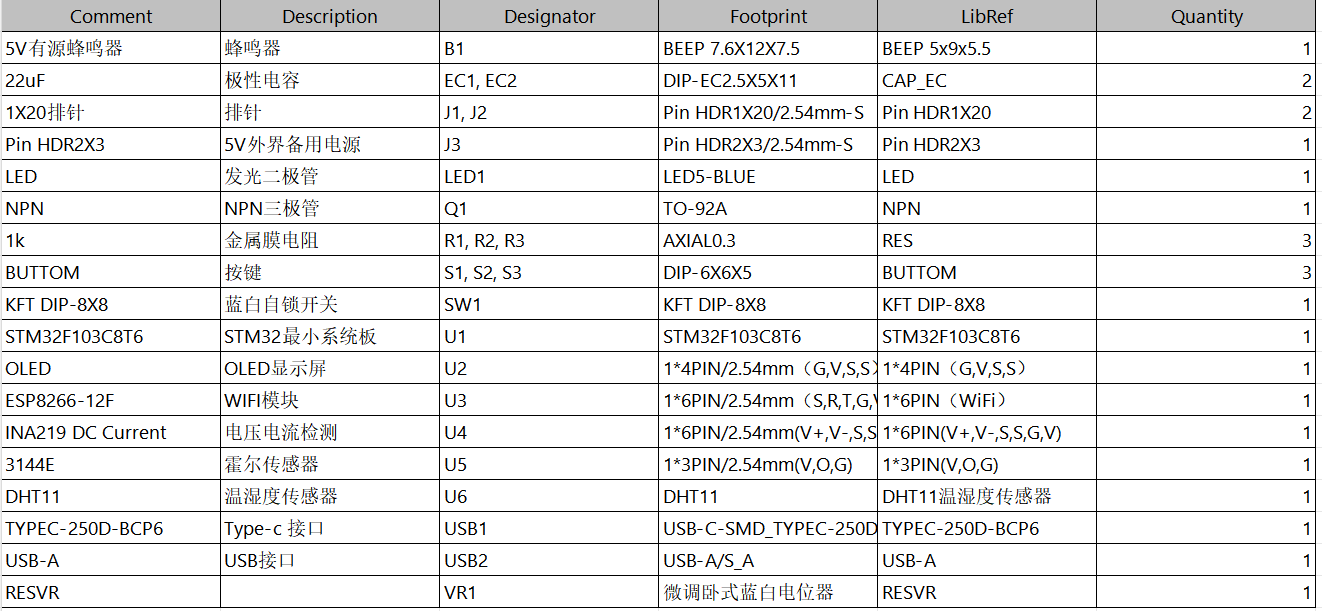

硬件清单：
