设计编号：T3542601M
编号：
T3542601M
设计简介：
本设计是基于STM32的智能光伏发电监测与远程控制系统，主要实现以下功能：
1、通过温度传感器实时检测温度。
2、通过电流电压传感器实时监测光伏发电的电流、电压值。
3、通过OLED12864显示屏实时显示温度、电流、电压值及设定的阈值参数。
4、通过独立按键设置阈值。
5、当温度值或电压值超过设定阈值时，触发声光报警，并自动断开继电器。
6、通过WiFi模块远程查看数据、历史数据变化曲线，设置各项阈值参数，并查看历史报警记录。
电源：5V
传感器：温度传感器（DS18B20）、电流电压传感器（INA219 DC ）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：声光报警、继电器
通信模块：WiFi模块（ESP8266）
人机交互：独立按键
标签：STM32F103C8T6、DS18B20、ACS712、OLED12864、ESP8266
题目扩展：基于物联网的光伏电站远程运维与故障预警系统、分布式光伏发电多节点监测与能量管理平台、基于云平台的光伏储能一体化智能控制系统

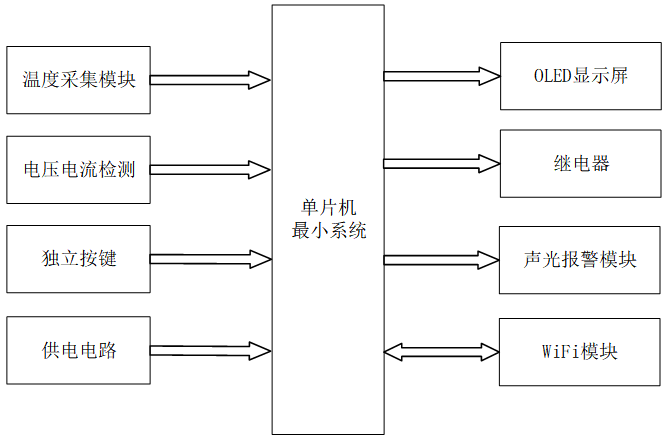

基于STM32智能光伏发电监测与远程控制系统设计
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 温度采集模块：用于实时检测光伏发电系统的环境温度
- 电压电流检测模块：用于采集光伏发电系统的实时电压、电流数据
- 独立按键模块：用于功能切换、温度与电压阈值设置等操作
- 供电电路：由太阳能板、充放电模块、锂电池与 Type-C 接口组成，为整个系统提供稳定供电
三、输出部分
- OLED 显示屏：用于展示温度、电压、电流等监测数据、预设阈值及系统运行状态
- 继电器模块：用于在温度或电压超阈值时断开供电，实现系统保护
- 声光报警模块：用于温度、电压超阈值时的状态报警提示
- WiFi 模块：用于实现监测数据的云端上传与远程控制指令的下发
