设计编号：T3542601M

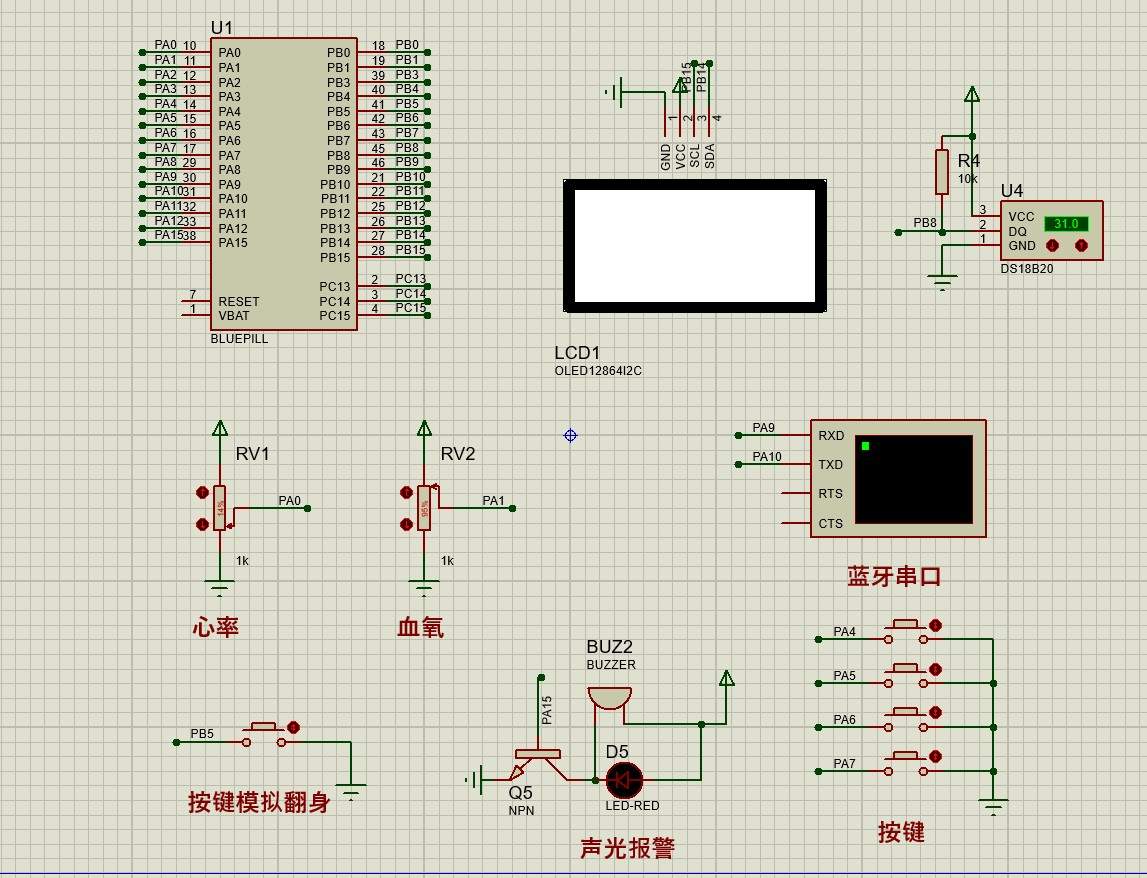

仿真视频演示：
软件安装：
资料预览
效果图：

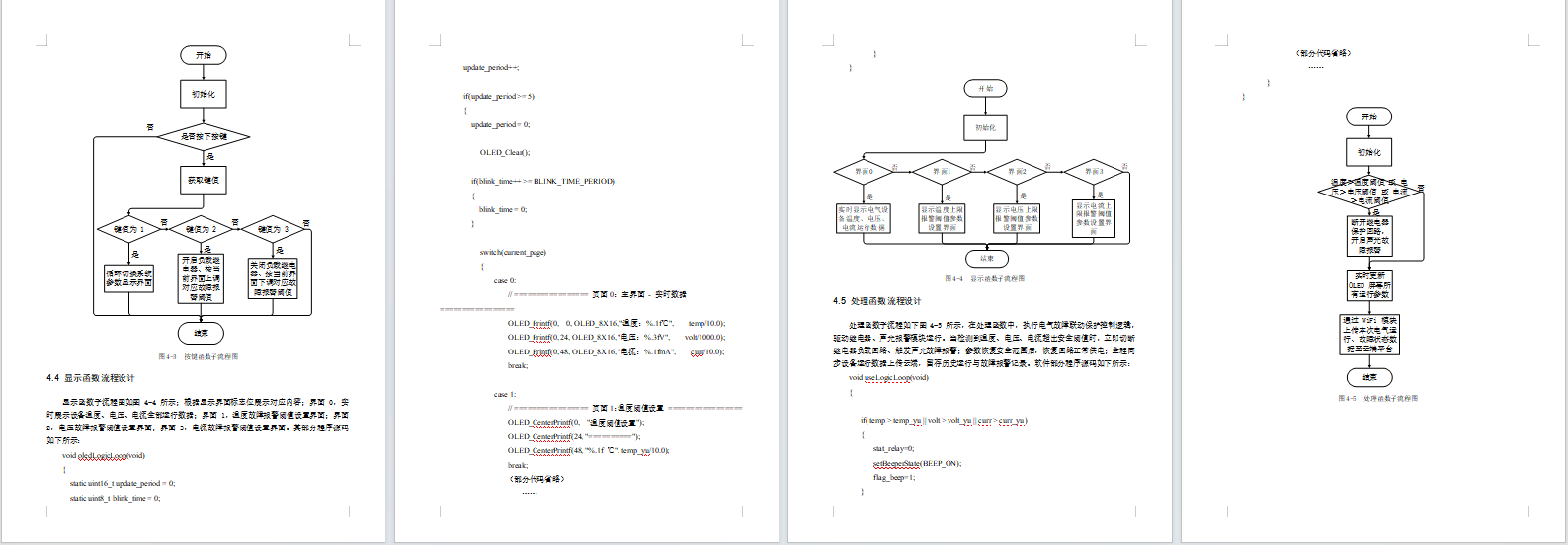

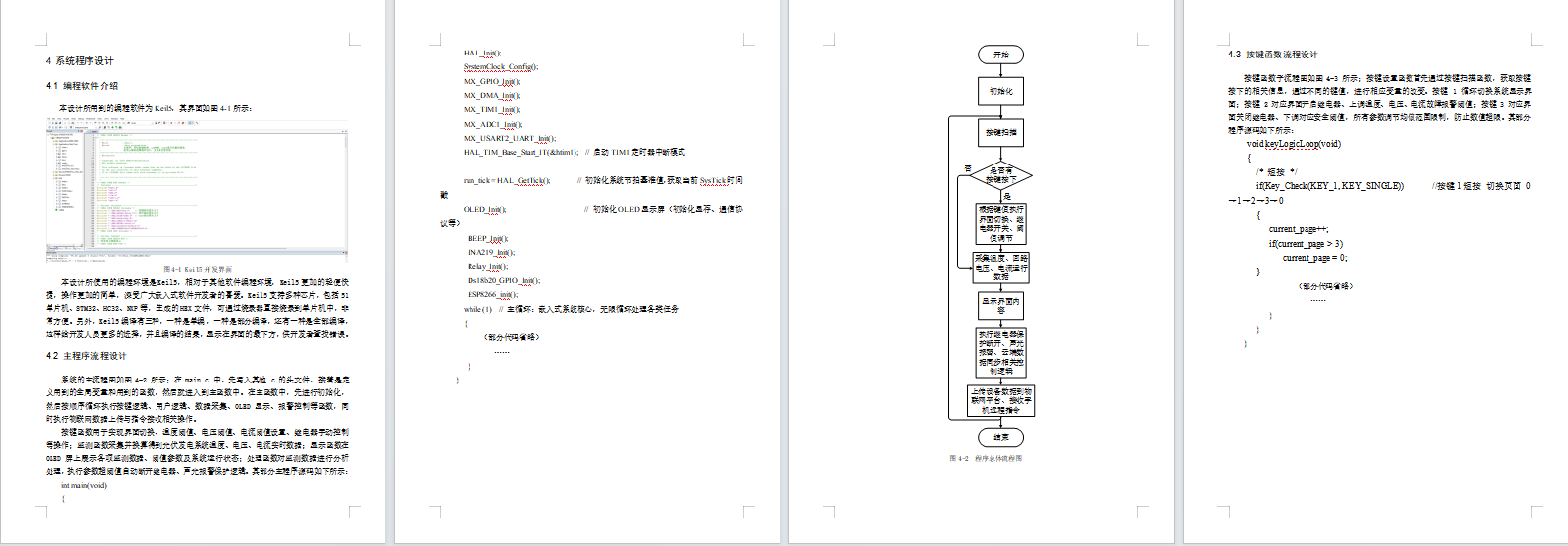

总体资料：

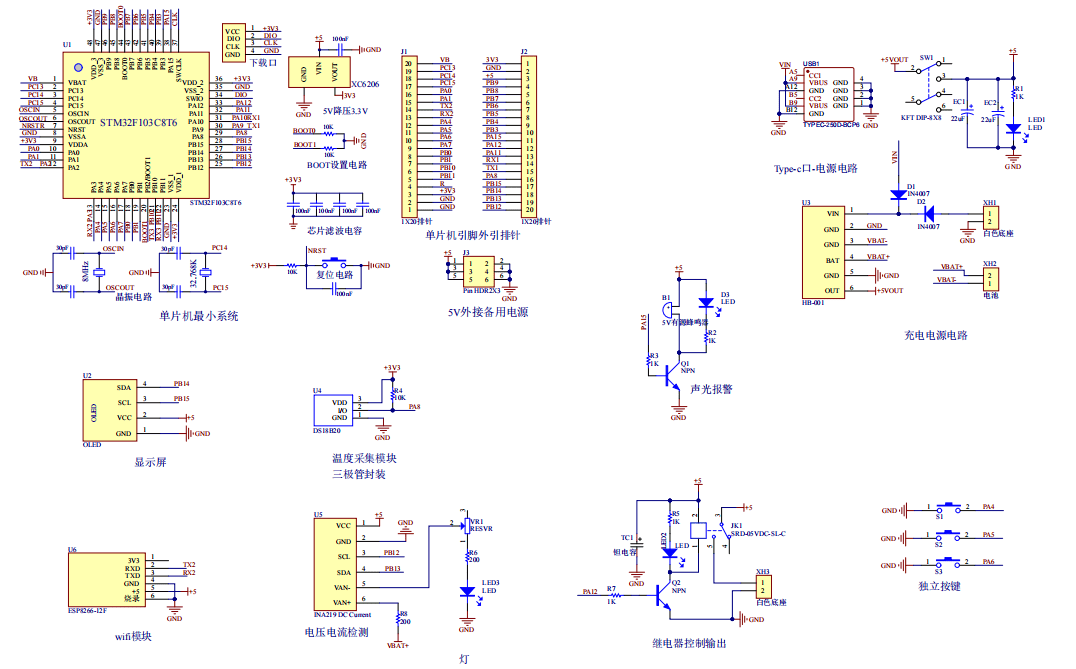

原理图：
软件设计流程：

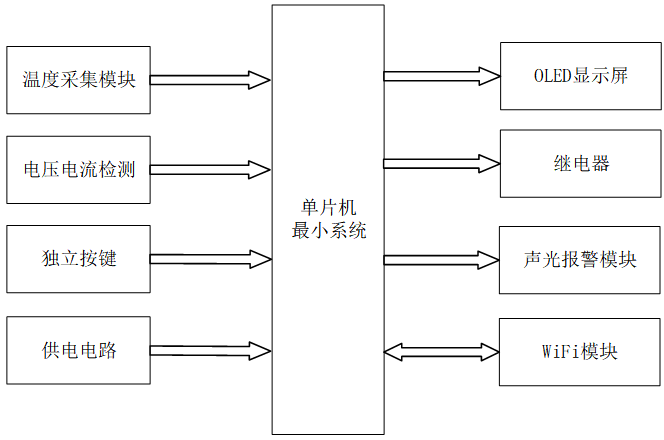

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能光伏发电监测与远程控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是温度采集模块，用于实时检测光伏发电系统的环境温度；第二部分是电压电流检测模块，用于采集光伏发电系统的实时电压、电流数据；第三部分是独立按键，用于功能切换、温度与电压阈值设置等操作；第四部分是供电电路，由太阳能板、充放电模块、锂电池与 Type-C 接口组成，为整个系统提供稳定供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于展示温度、电压、电流等监测数据、预设阈值及系统运行状态；第二部分是继电器，用于在温度或电压超阈值时断开供电，实现系统保护；第三部分是声光报警模块，用于温度、电压超阈值时的状态报警提示；第四部分是 WiFi 模块，用于实现监测数据的云端上传与远程控制指令的下发。

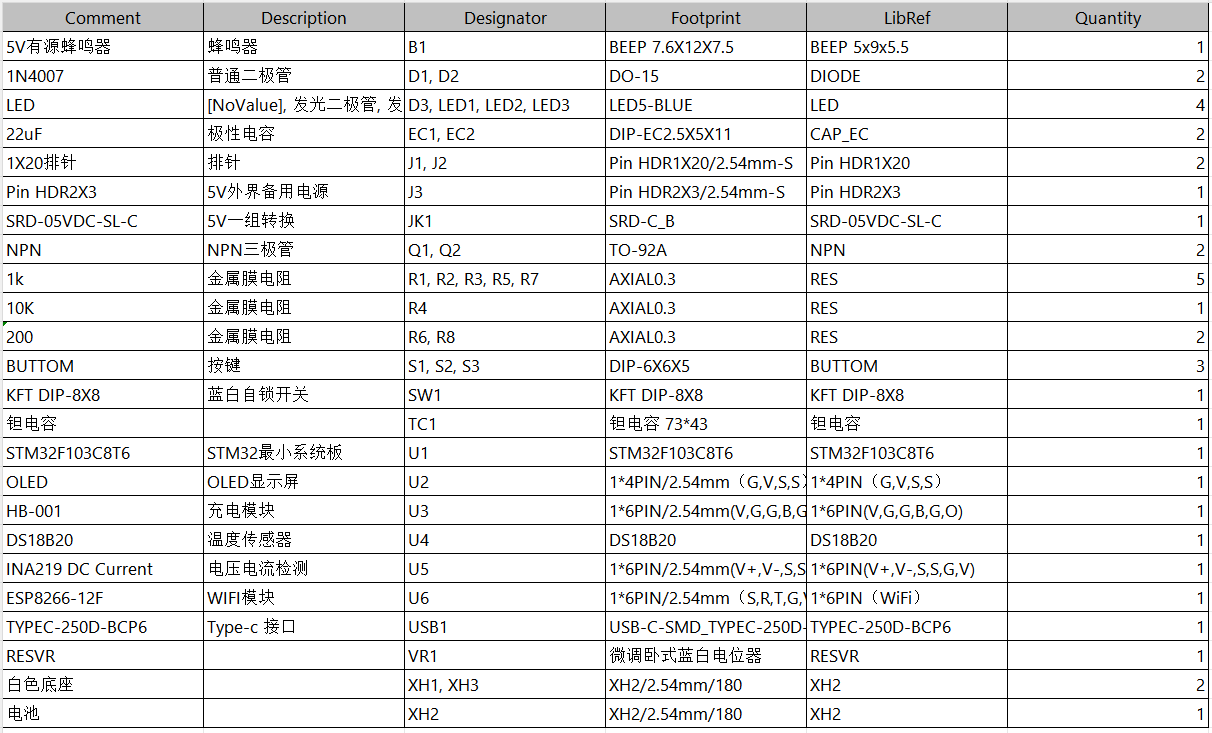

硬件清单：
