设计编号：T3642612M
仿真视频演示：
软件安装：
资料预览

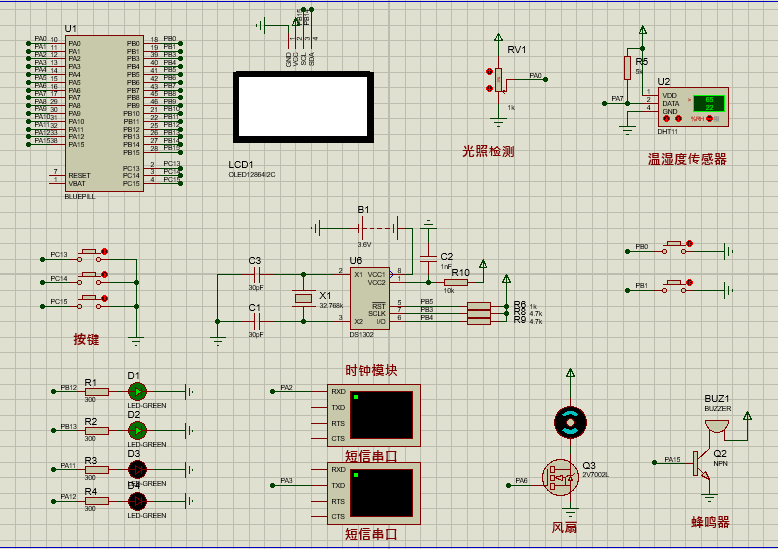

效果图：

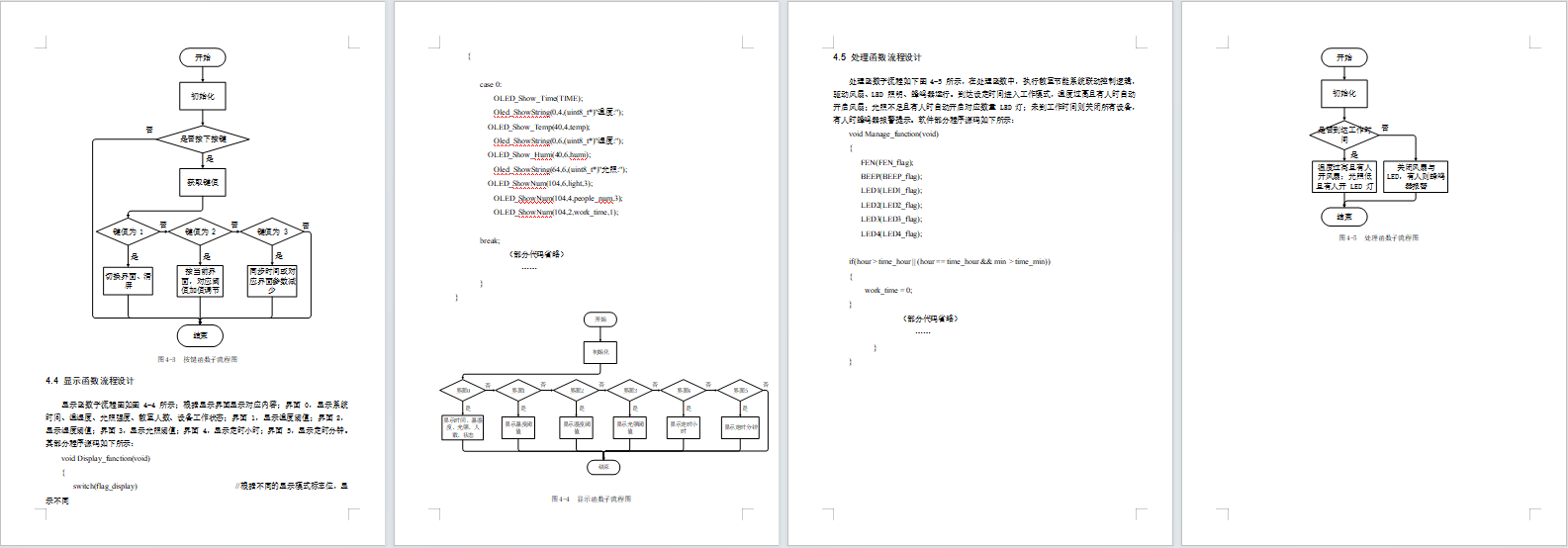

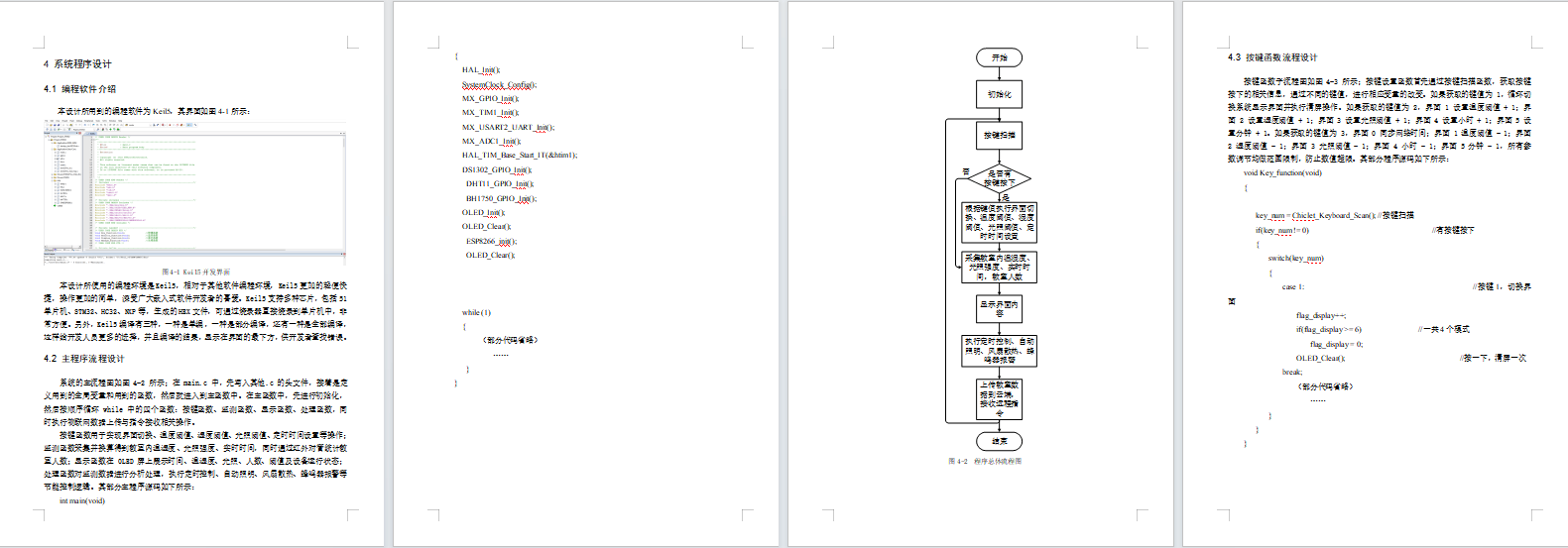

总体资料：

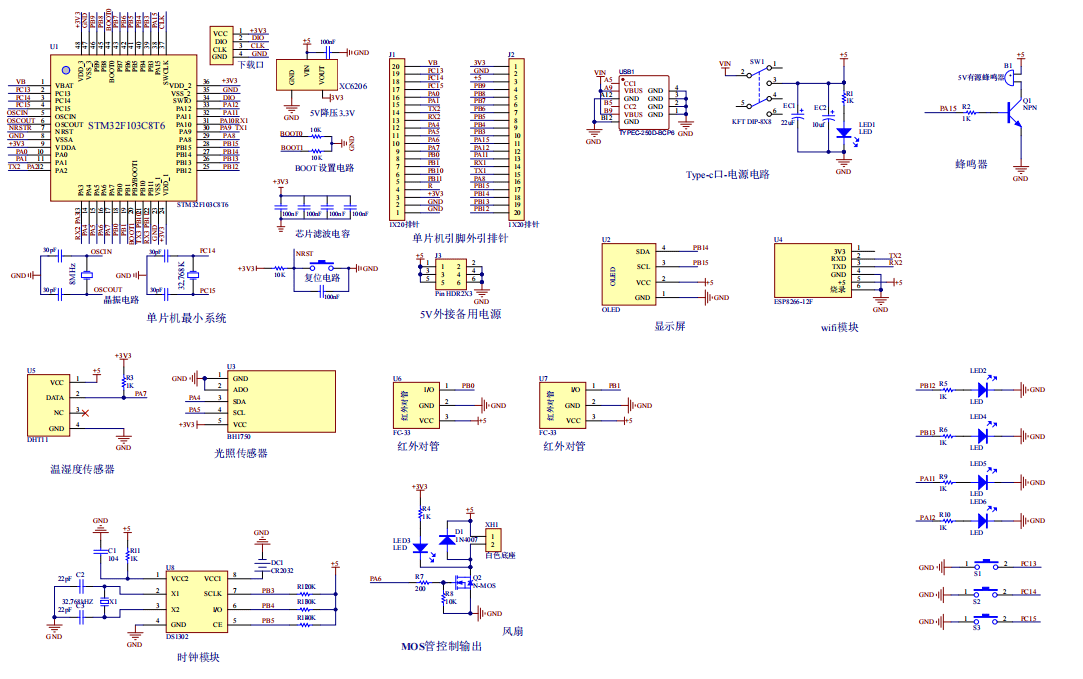

原理图：
软件设计流程：

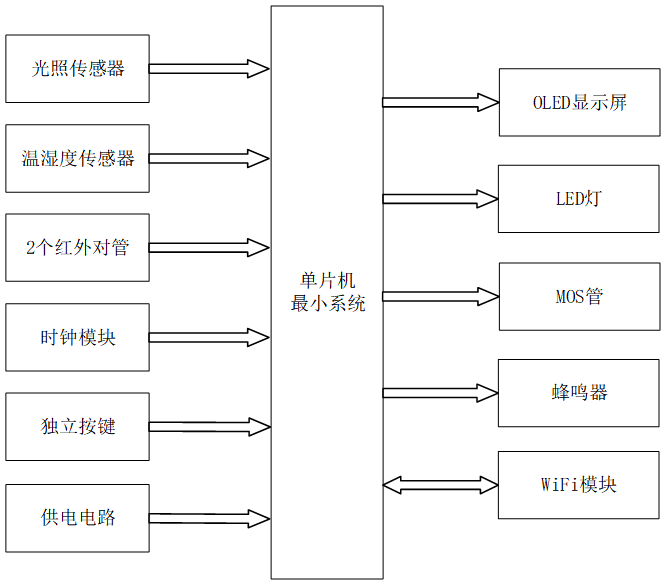

系统框图：
本设计以单片机为核心控制器，加上其他的模块一起组成基于单片机的教室节能控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是光照传感器，用于实时检测教室的光照强弱程度；第二部分是温湿度传感器，用于监测教室的温度、湿度数值；第三部分是 2 个红外对管，用于检测教室内是否有人，统计人数信息；第四部分是时钟模块，用于获取系统时间，实现定时控制；第五部分是独立按键，用于功能切换、参数设置、时间阈值调整等操作；第六部分是供电电路，给整个系统提供稳定工作电源。
输出由五部分组成，第一部分是 OLED 显示屏，用于友好显示教室的光照、温湿度、人数、时间及电器运行状态等实时环境参数信息；第二部分是 LED 灯，用于教室照明，根据光照强度和人数自动开启或关闭；第三部分是 MOS 管，用于控制风扇的通断，实现温度过高时的自动散热；第四部分是蜂鸣器，用于系统状态提示、异常报警等操作；第五部分是 WiFi 模块，用于实现教室环境数据的远程监控与远程控制。

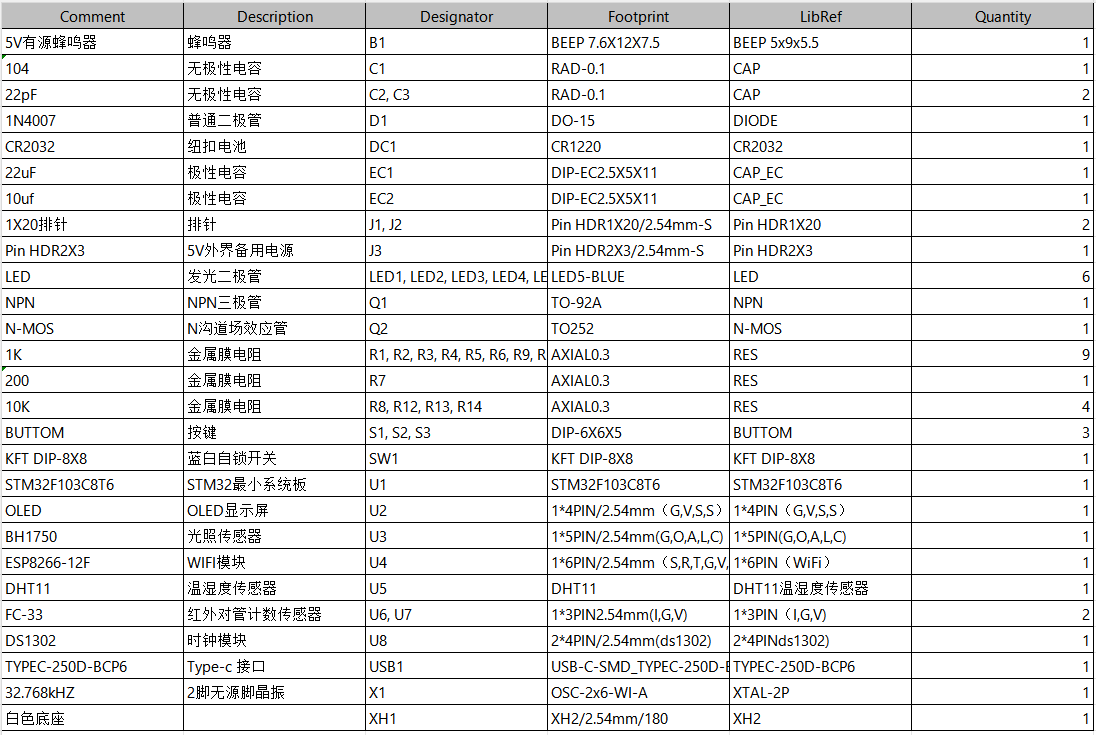

硬件清单：
