设计编号：T3892601M
实物视频演示：
实物视频演示：软件安装：
资料预览

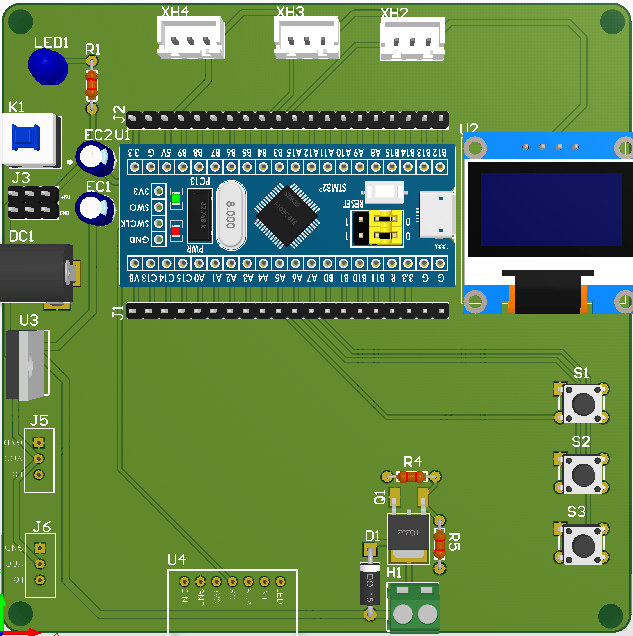

效果图：

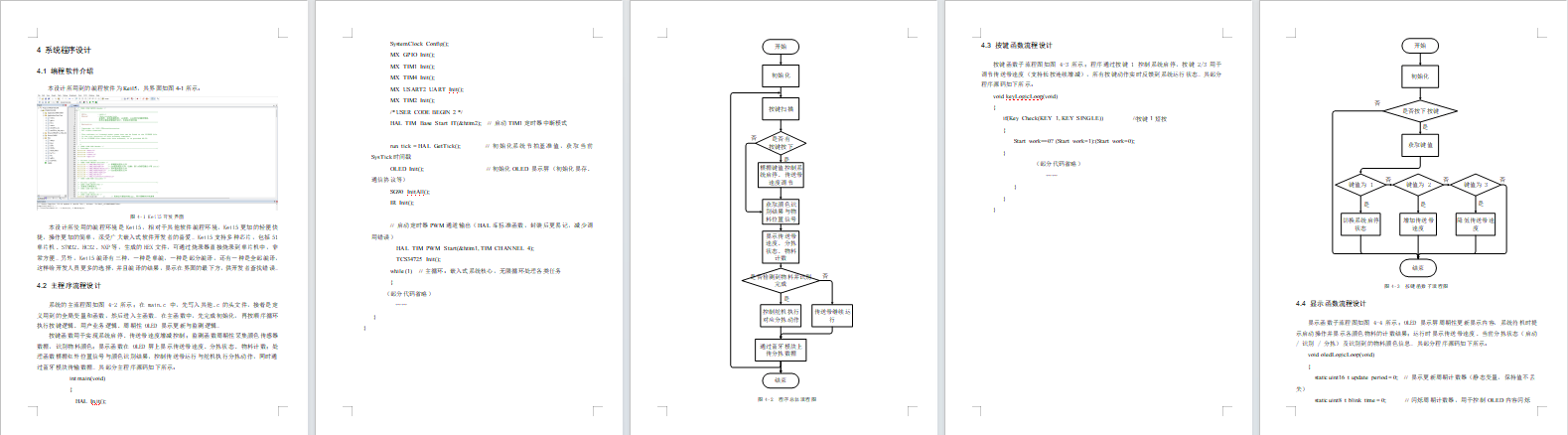

总体资料：

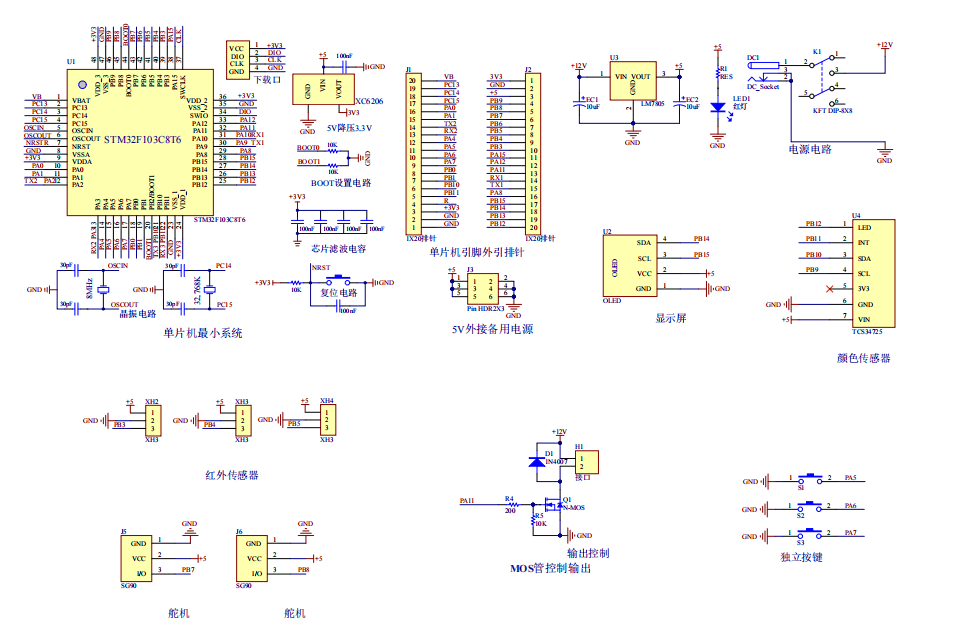

原理图：

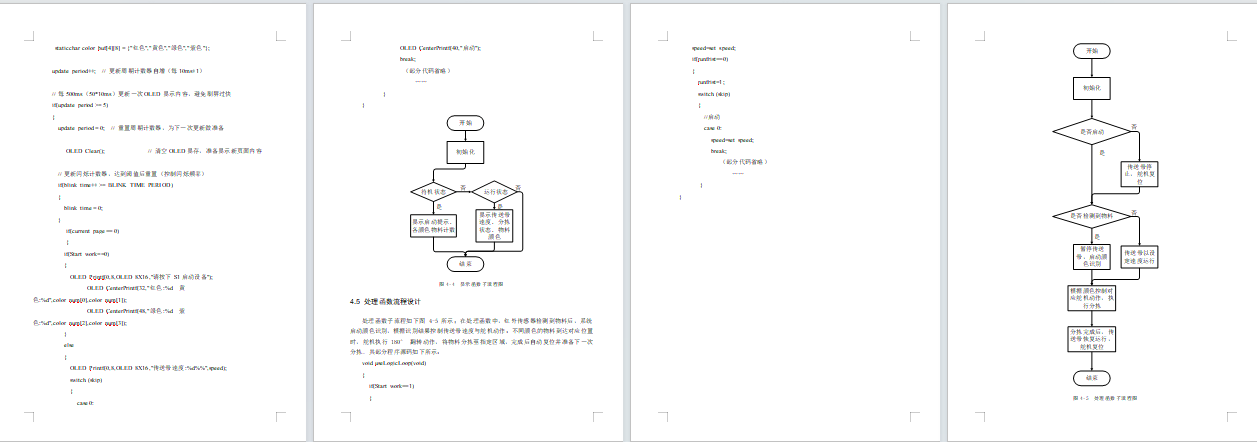

软件设计流程：

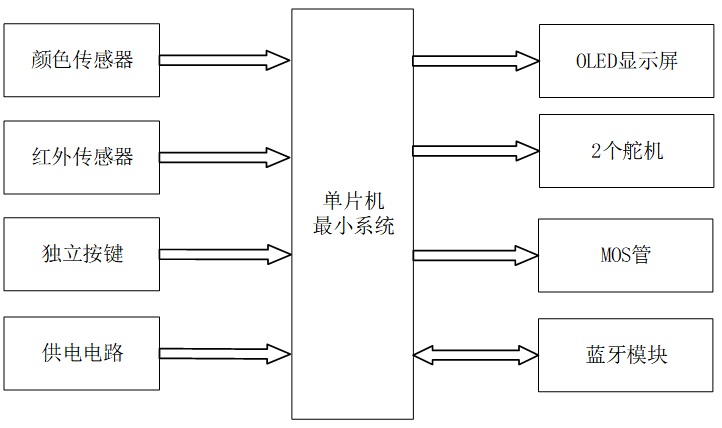

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的颜色识别自动分拣系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成：第一部分是颜色传感器，用于识别红、绿、蓝、黑四种不同颜色的物料；第二部分是红外传感器，用于检测传送带上物料的位置；第三部分是独立按键，用于系统启停控制、传送带速度调节；第四部分是供电电路，为整个系统供电。
输出由四部分组成：第一部分是 OLED 显示屏，用于实时显示传送带速度、分拣状态及各类物料的计数结果；第二部分是 2 个舵机，根据识别结果执行对应物料的分拣动作；第三部分是 MOS 管，用于驱动传送带运行；第四部分是蓝牙模块，可实现数据的无线传输，支持上位机或手机端查看分拣统计数据。

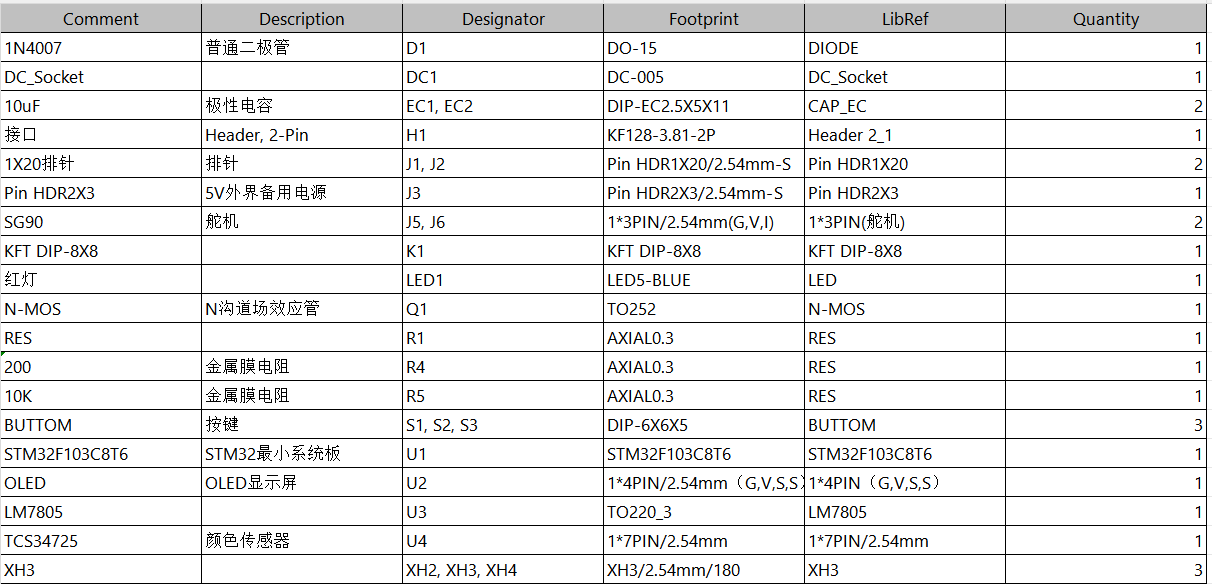

硬件清单：
