设计编号：T4432601M
实物视频演示：
实物视频演示：软件安装：
资料预览

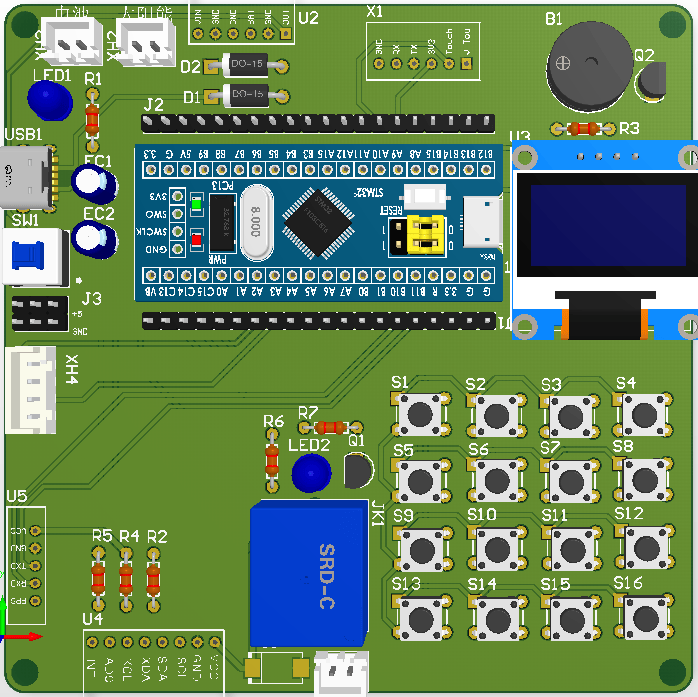

效果图：

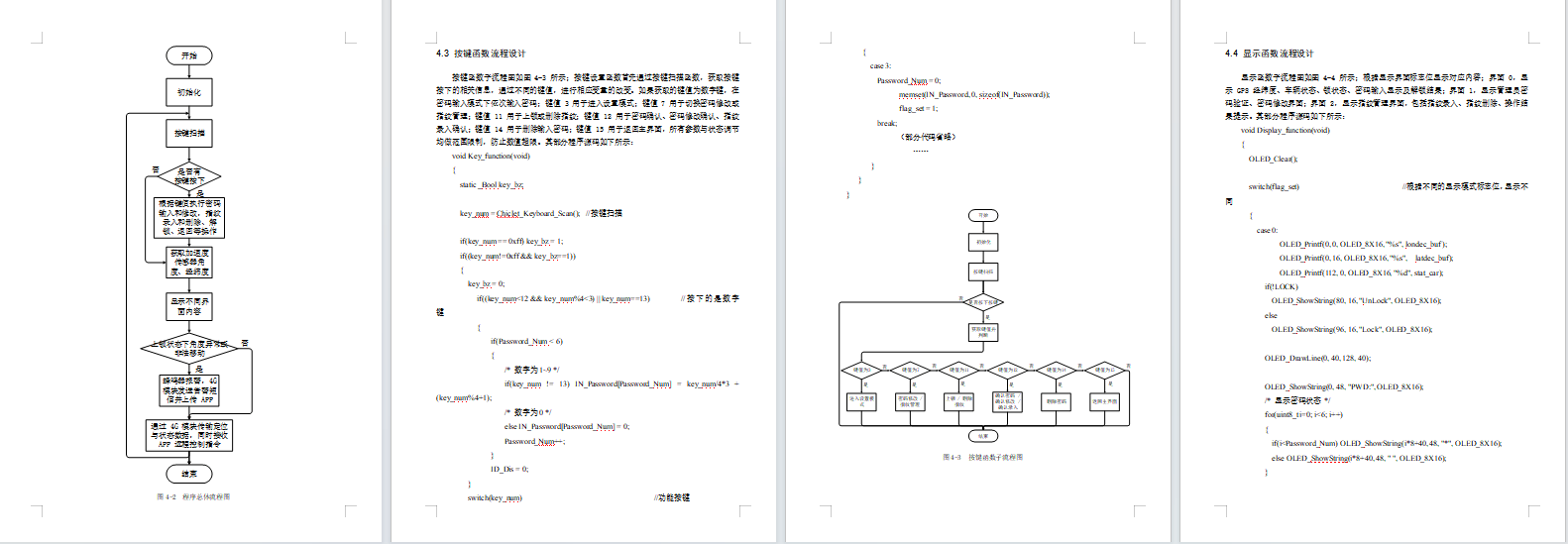

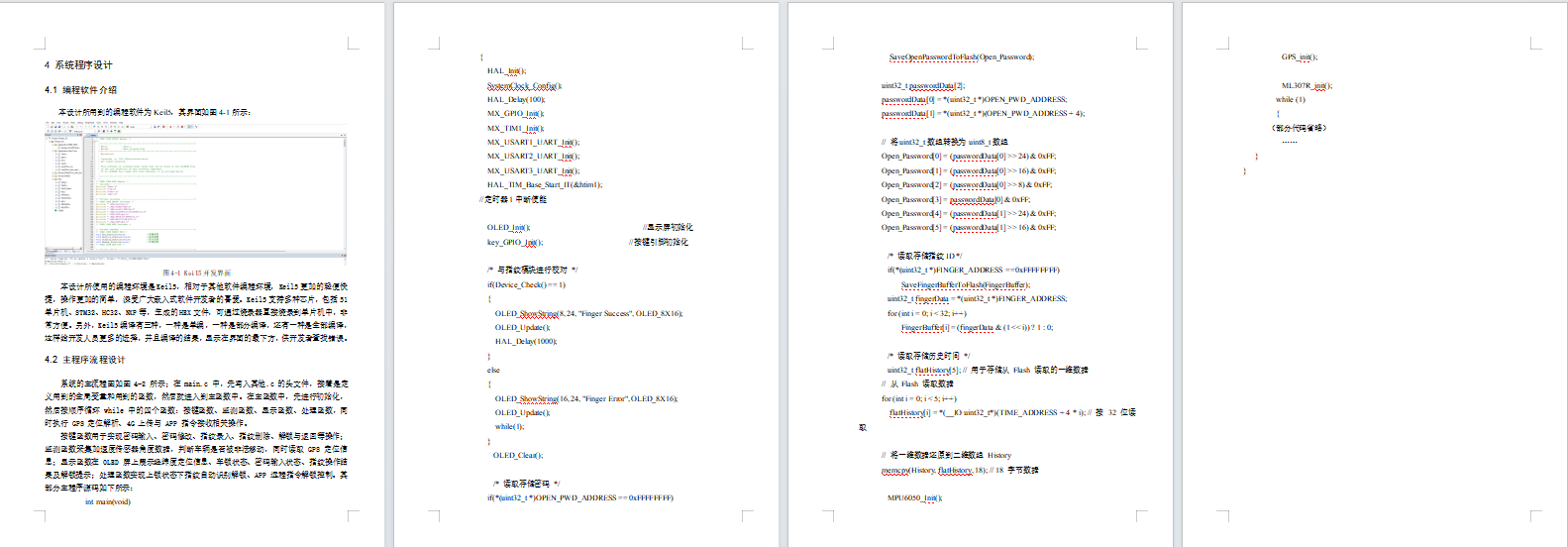

总体资料：

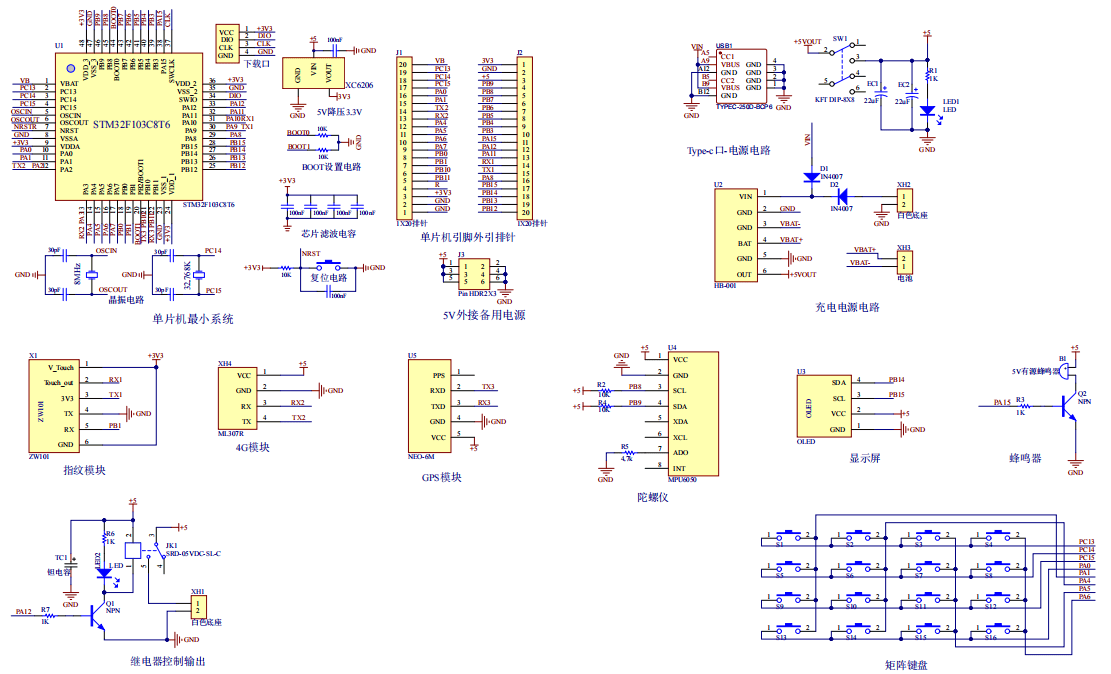

原理图：

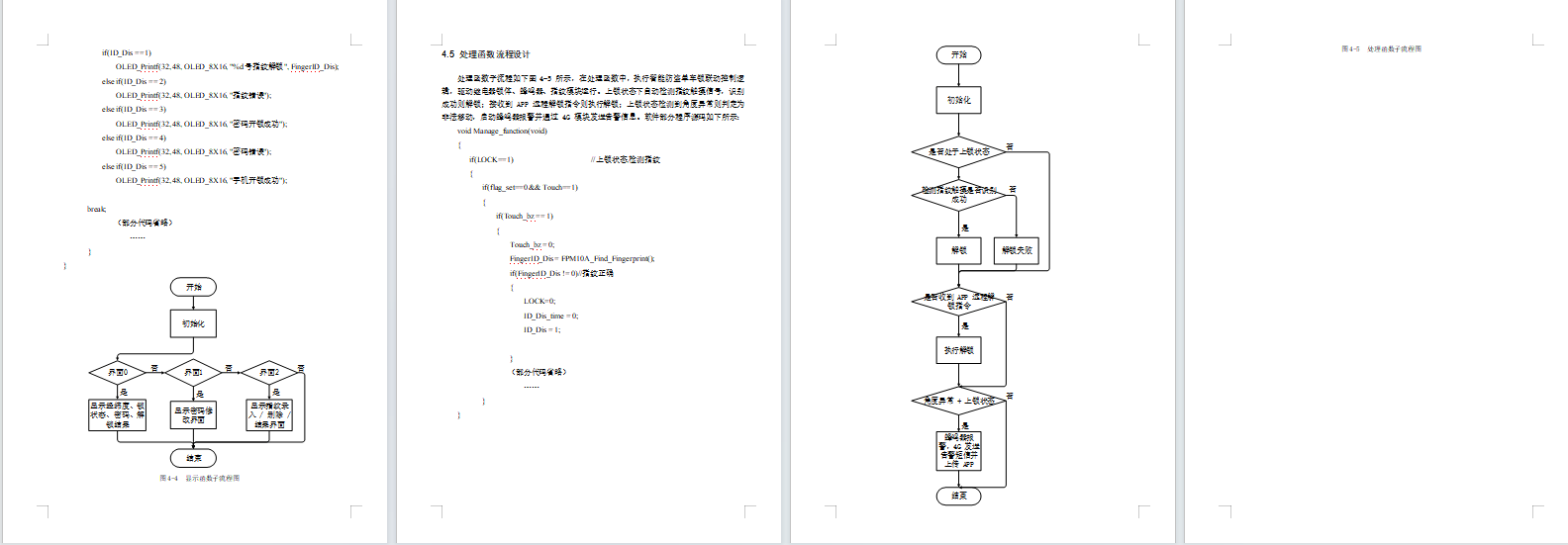

软件设计流程：

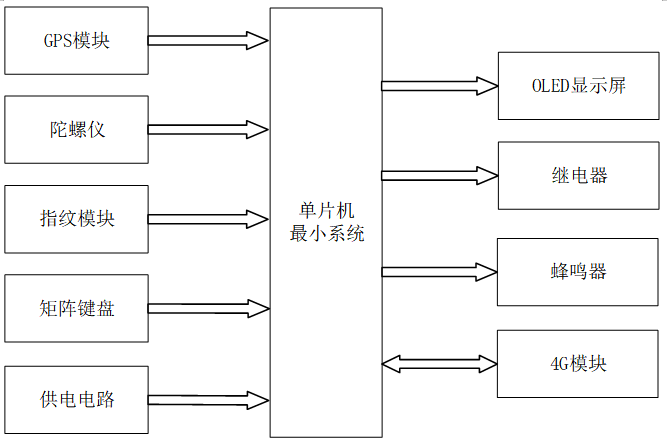

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 与 GPS 的智能防盗单车锁系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是 GPS 模块，用于获取单车的位置信息；第二部分是陀螺仪（加速度传感器），用于检测单车的非法移动；第三部分是指纹模块，用于指纹解锁识别；第四部分是矩阵键盘，用于密码输入、参数设置与功能切换；第五部分是供电电路，采用锂电池供电，支持低功耗运行与太阳能供电扩展，给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示锁状态与 GPS 信号；第二部分是继电器，用于控制单车锁的上锁与解锁；第三部分是蜂鸣器，用于异常移动触发报警；第四部分是 4G 模块，用于实现与手机 APP 的双向通信，支持远程监控状态、异常短信告警与 APP 推送。

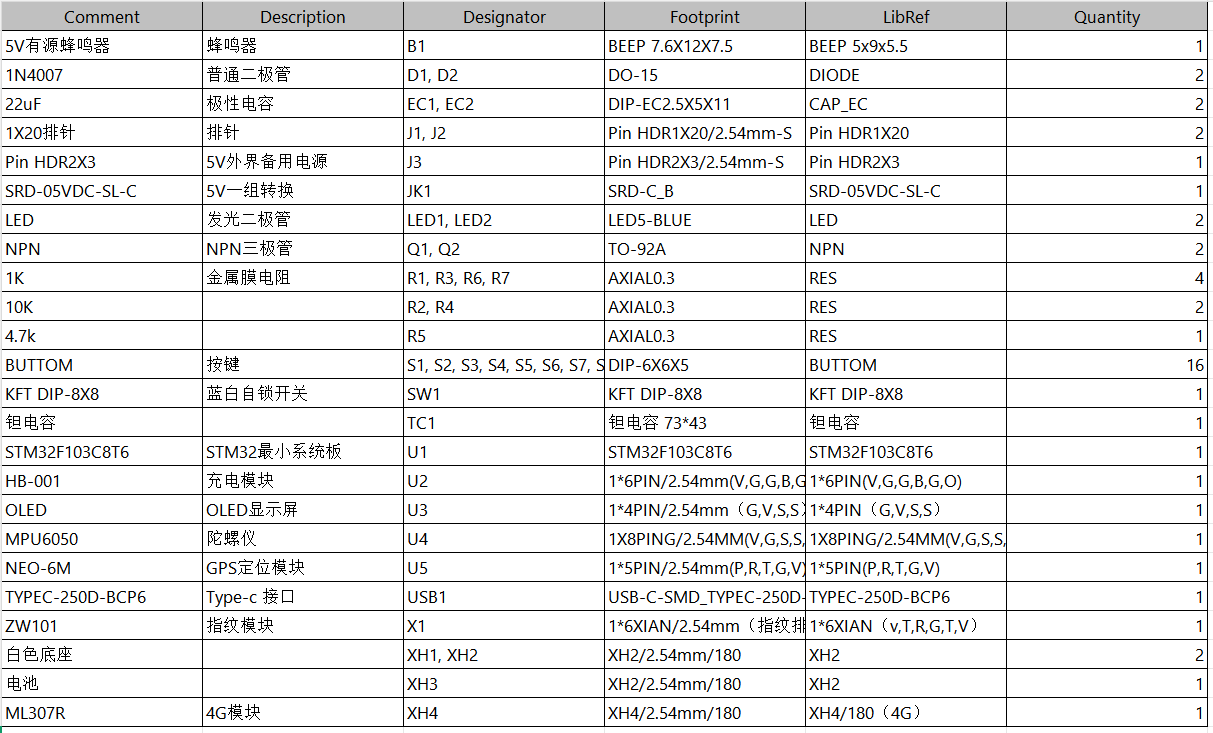

硬件清单：
