设计编号：T4802612M
仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

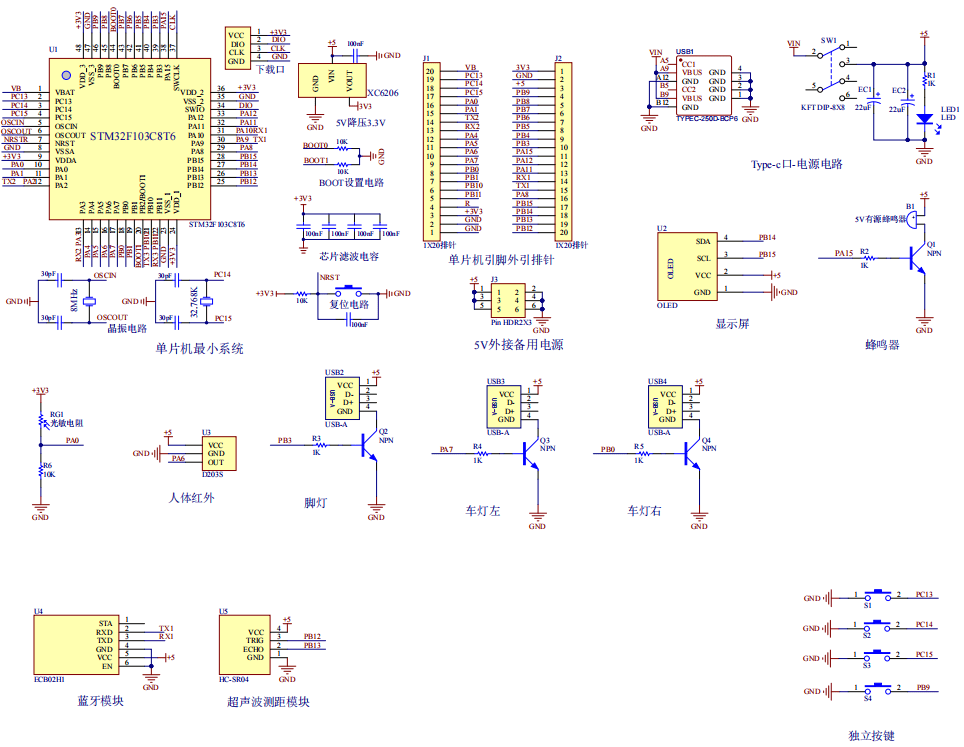

原理图：

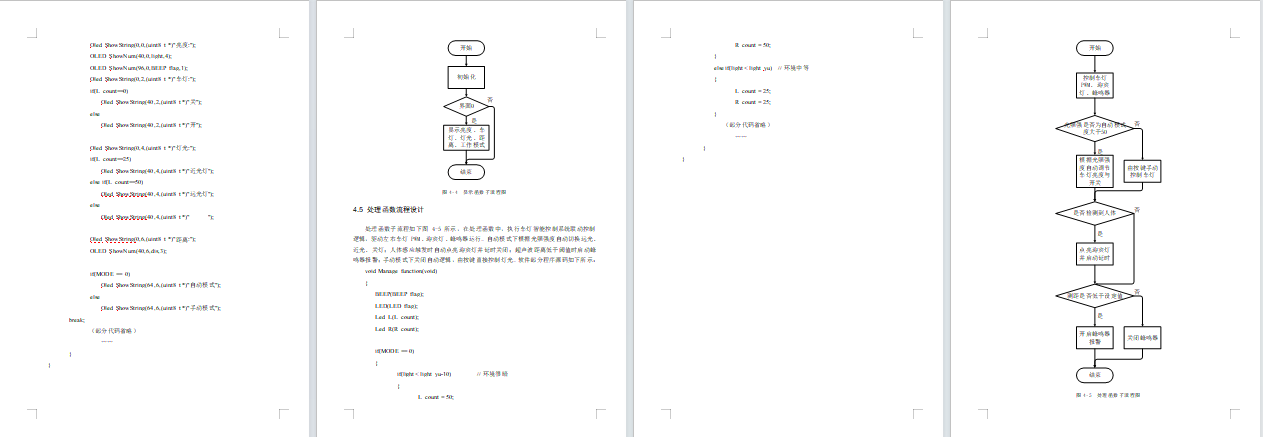

软件设计流程：

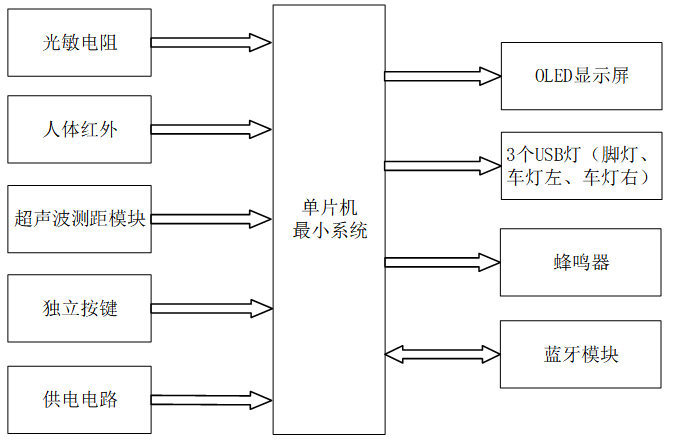

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于单片机的车灯智能控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是光敏电阻，用于实时检测环境光照强度；第二部分是人体红外传感器，用于检测驾驶员的接近与离开状态；第三部分是超声波测距模块，用于测量车辆与前方障碍物的距离；第四部分是独立按键，用于手动切换工作模式、控制车灯开关及调节亮度；第五部分是供电电路，为整个系统提供电力支持。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示光照强度值、人体感应状态、超声波距离、系统工作模式及当前灯光状态；第二部分是 3 个 USB 灯（脚灯、车灯左、车灯右），用于实现自动照明、迎宾脚灯及 PWM 亮度调节；第三部分是蜂鸣器，当检测到车辆与障碍物距离过近时触发报警；第四部分是蓝牙模块，用于与手机 APP 进行通信，实现车灯的远程开关与亮度控制。

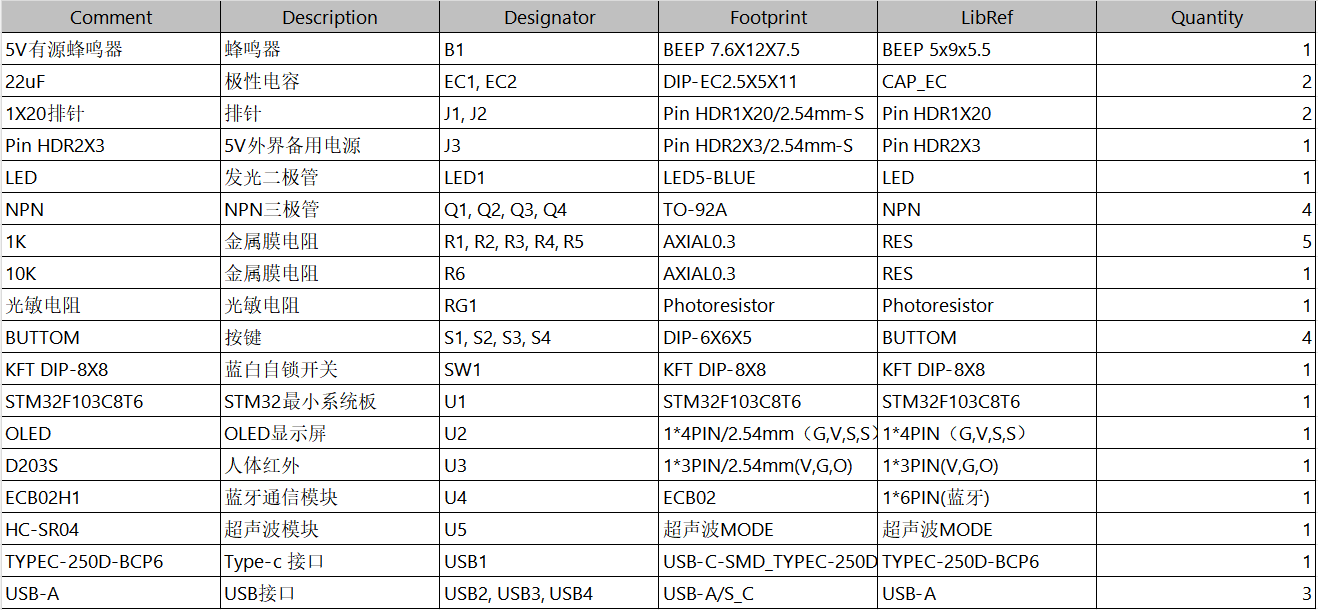

硬件清单：
