设计编号：T4972601C
实物视频演示：
实物视频演示：软件安装：
资料预览
效果图：

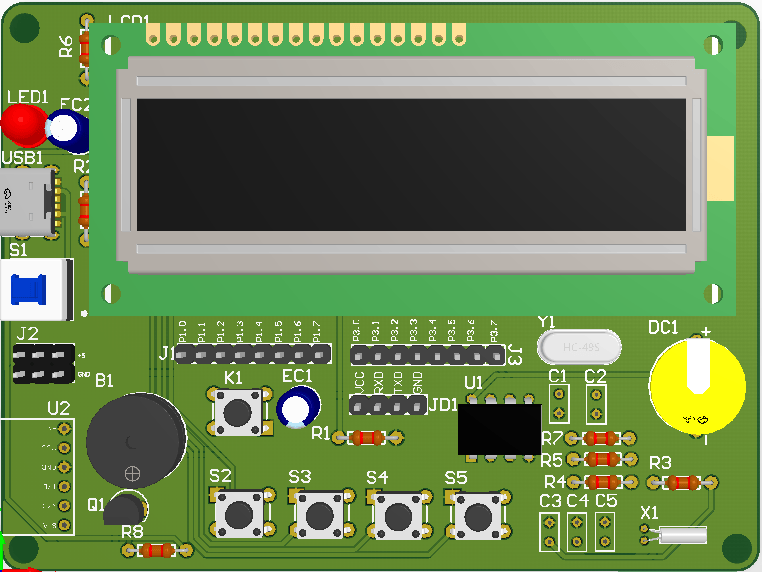

主机：

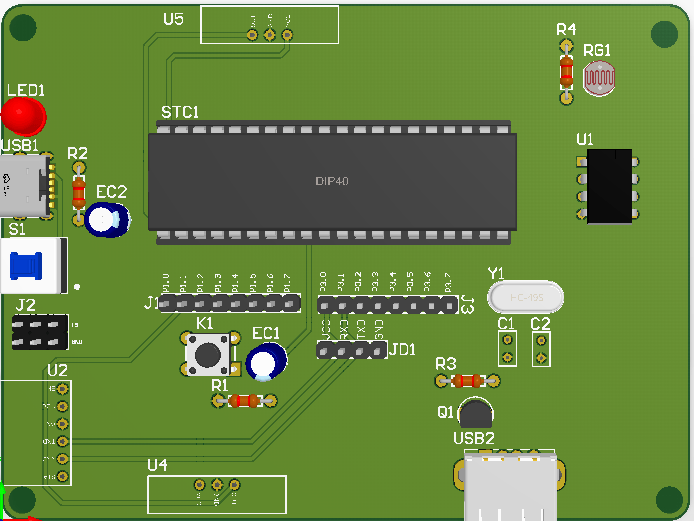

从机：
总体资料：
原理图：

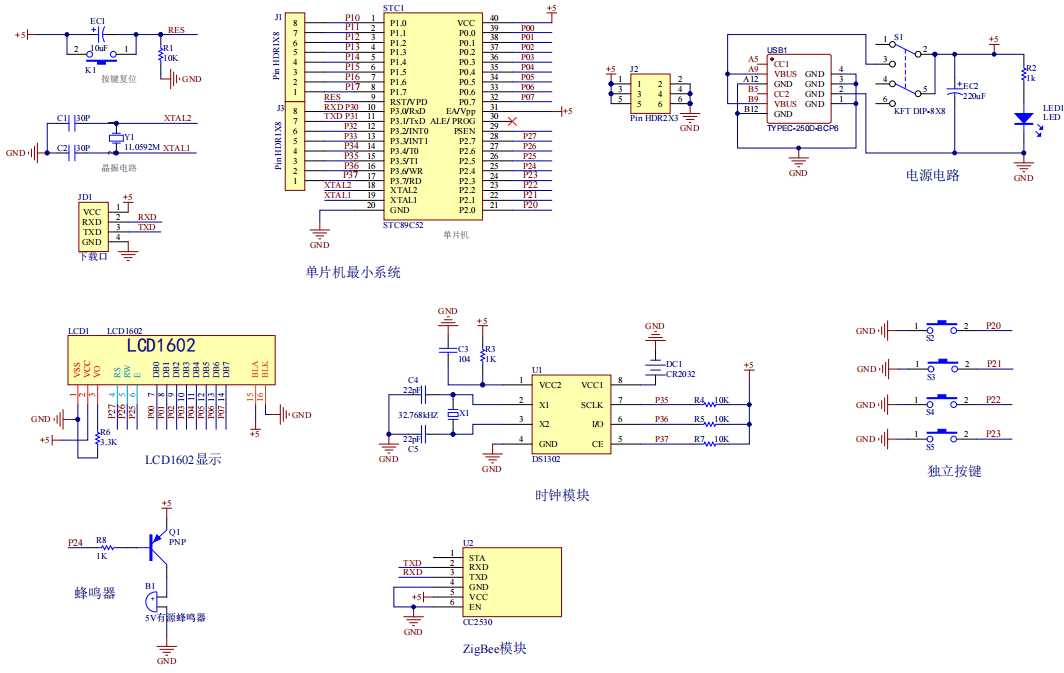

主机：

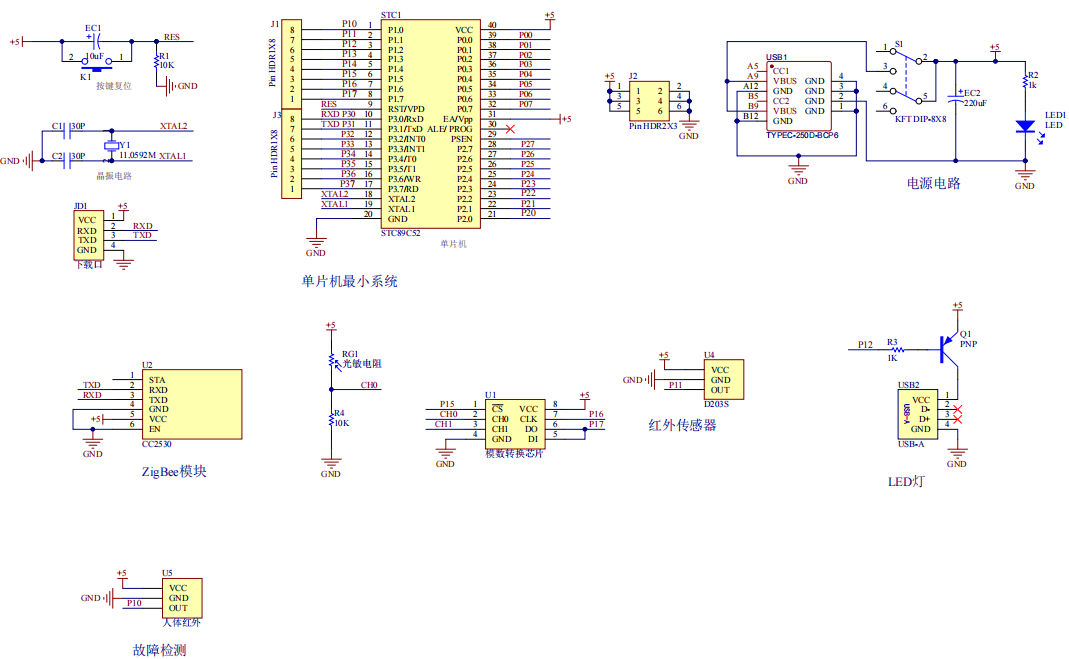

从机：

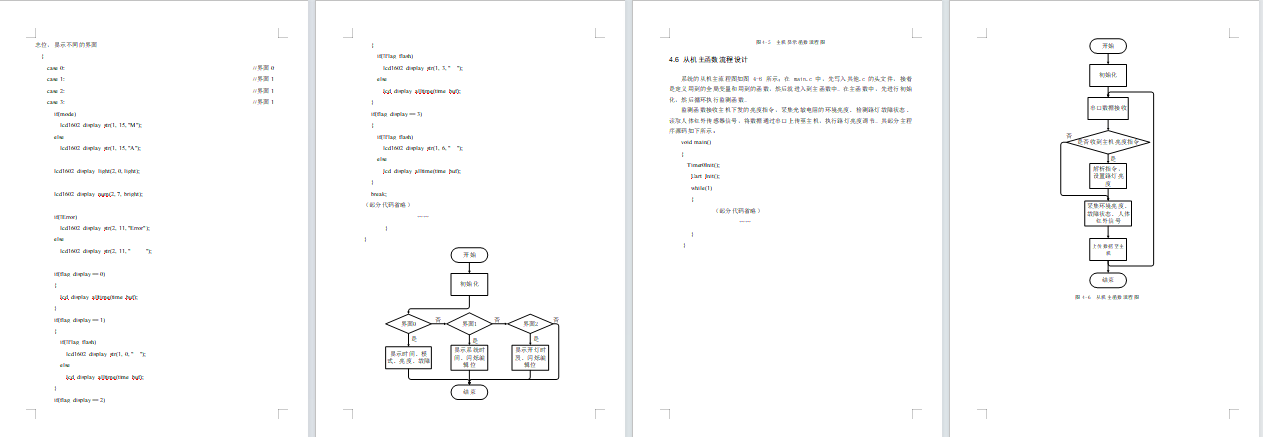

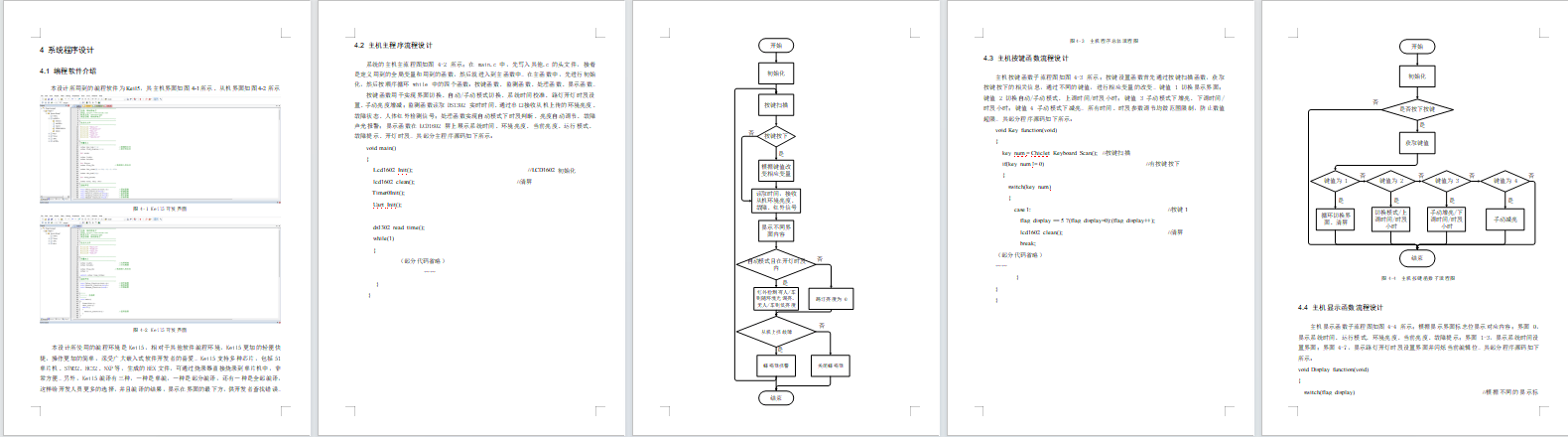

软件设计流程：

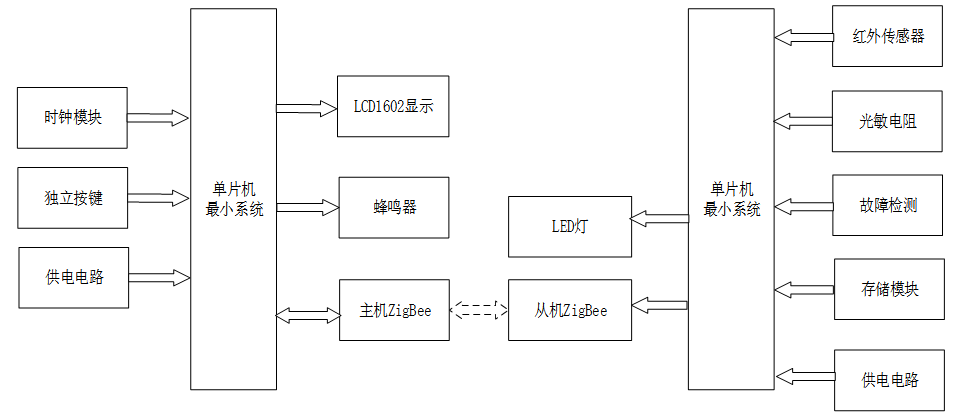

系统框图：
本设计以 STC89C52 单片机为核心控制器，加上其他的模块一起组成基于 51 单片机和 ZigBee 的智能路灯控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STC89C52 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分。
主机输入部分由三部分组成，第一部分是时钟模块：用于获取系统运行时间，设置路灯自动开灯时间；第二部分是供电电路：为主机所有模块提供稳定工作电源；第三部分是独立按键：用于主机的界面切换、参数设置、路灯亮度手动调节等操作。输出由三部分组成，第一部分是 LCD1602 显示屏，展示系统时间、路灯运行状态、通信信息及故障提示；第二部分是蜂鸣器，接收从机故障信号后进行故障报警；第三部分是 ZigBee 模块，与从机 ZigBee 模块进行双向数据传输，完成控制指令下发、状态与故障信息反馈。
从机输入部分由五部分组成，第一部分是红外传感器，检测区域内人员或车辆通行状态；第二部分是光敏电阻，检测环境光照强度；第三部分是故障检测模块，实时监测路灯硬件故障状态；第四部分是存储模块，用于保存路灯运行参数；第五部分是供电电路，为从机部分稳定供电。输出由两部分组成，第一部分是 LED 灯，作为路灯执行照明逻辑，实现亮度随环境光调节、人车靠近增亮、人车离开延时降亮；第二部分是 ZigBee 通信模块，与主机进行控制指令、环境数据、故障信息的传输。

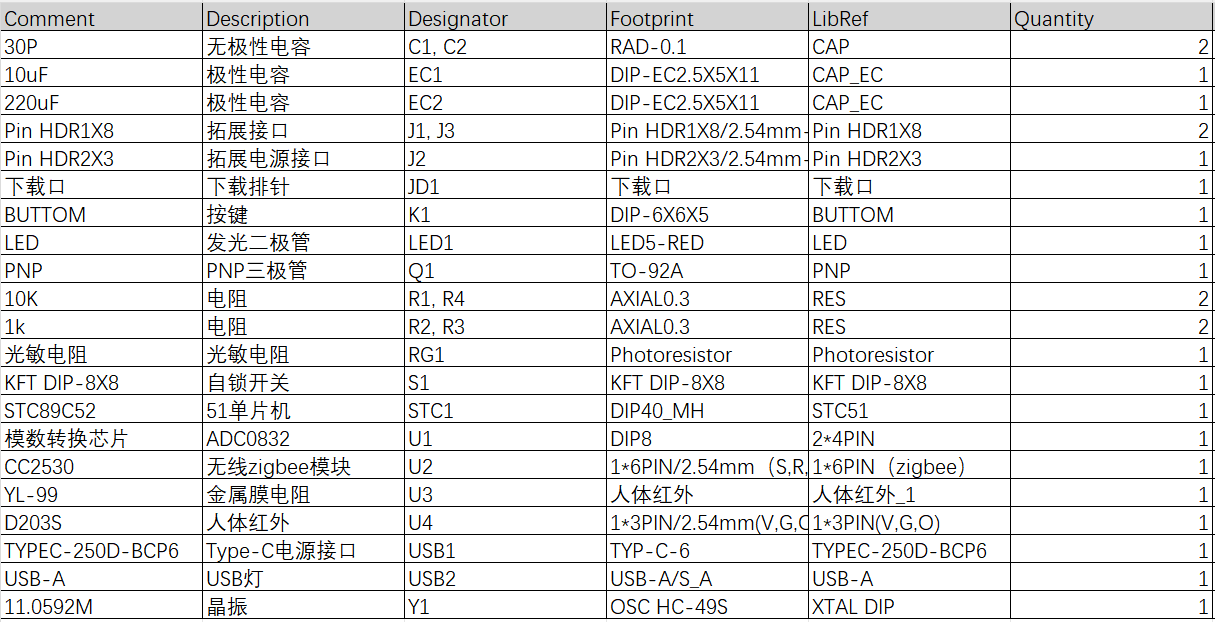

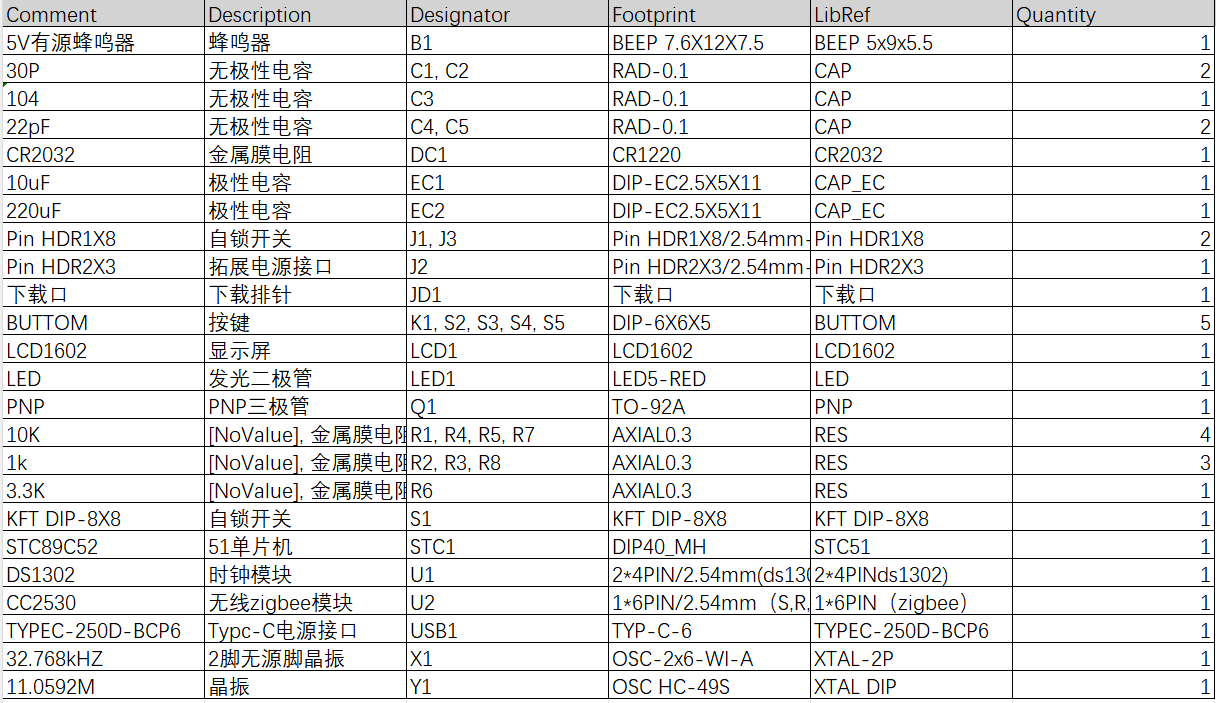

硬件清单：
主机：
从机：
