设计编号：T0742605C

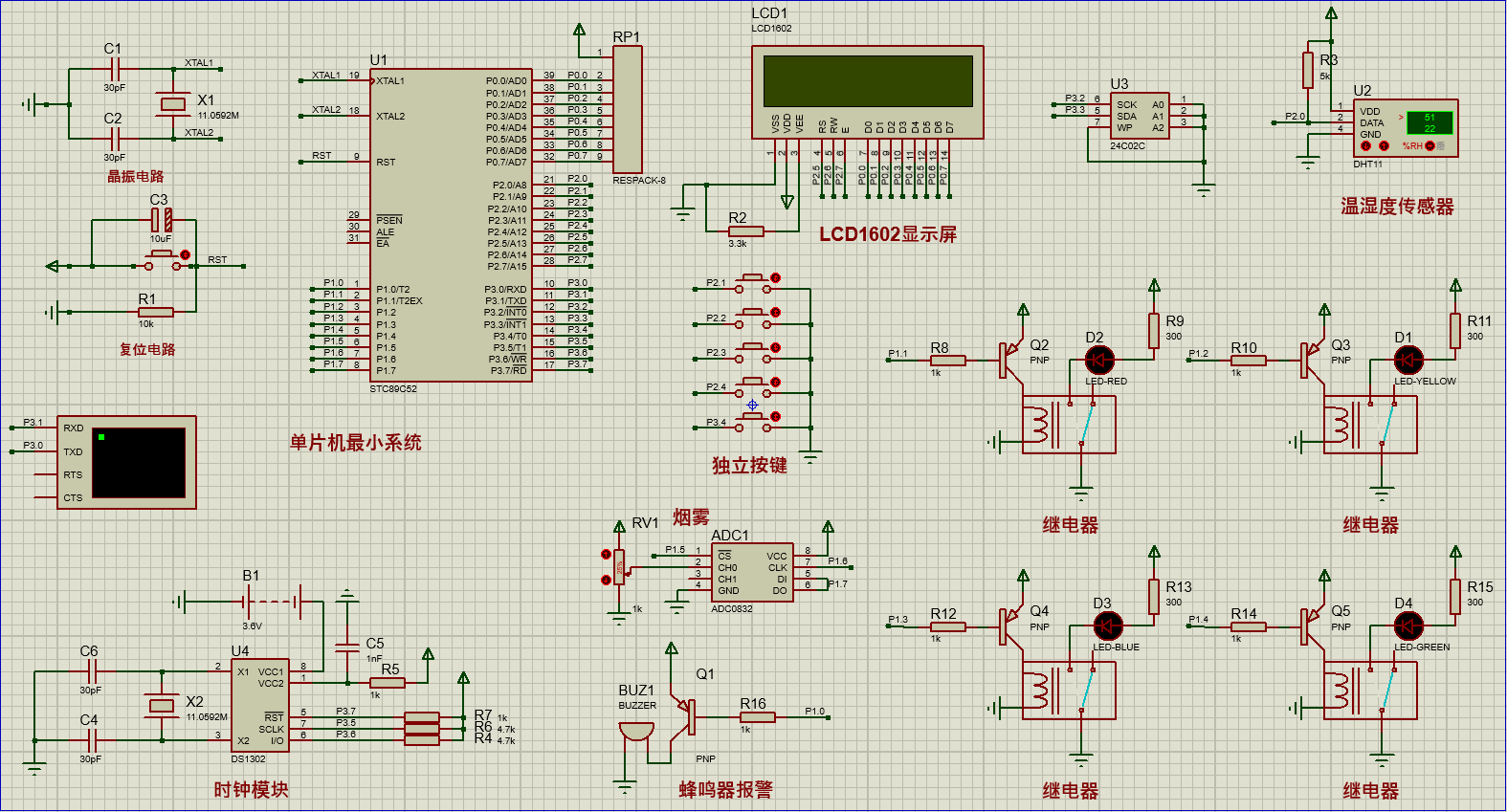

仿真视频演示：
软件安装：
资料预览
效果图：

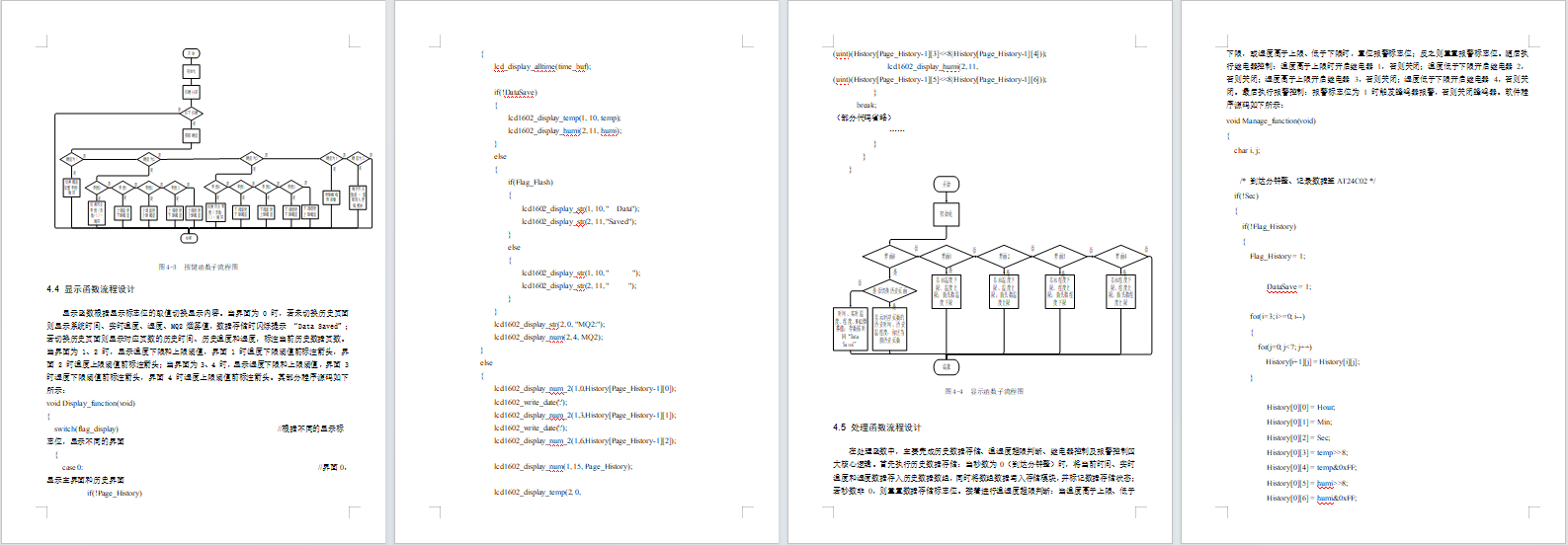

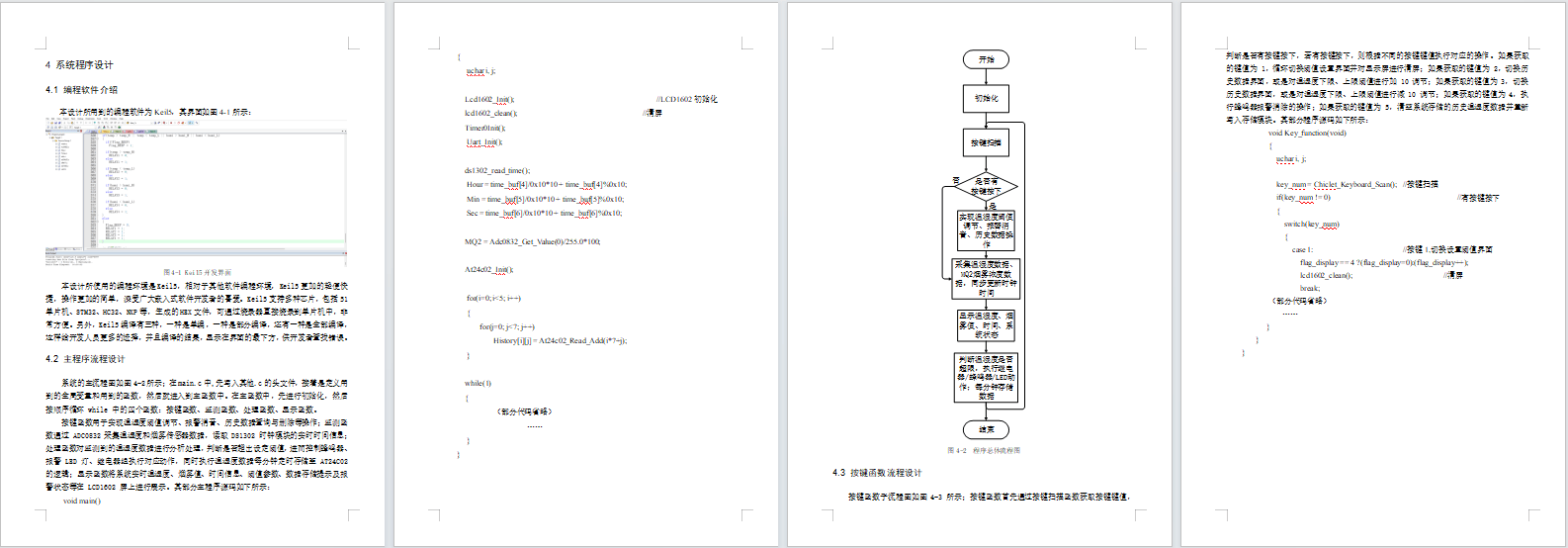

总体资料：

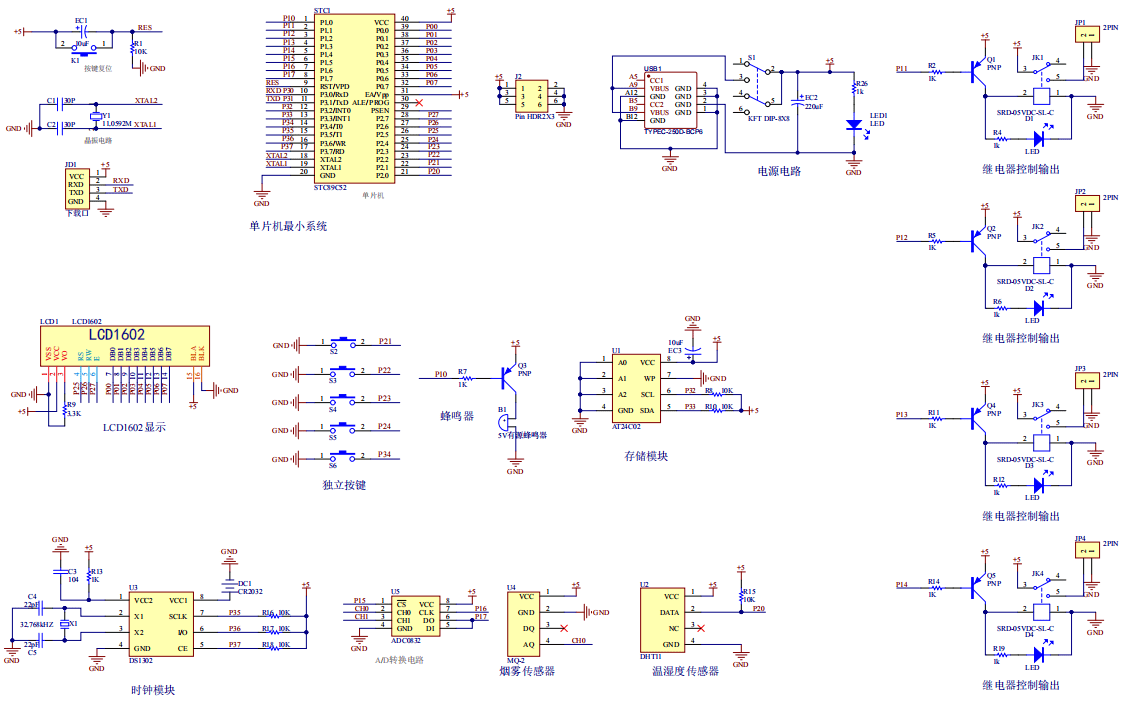

原理图：

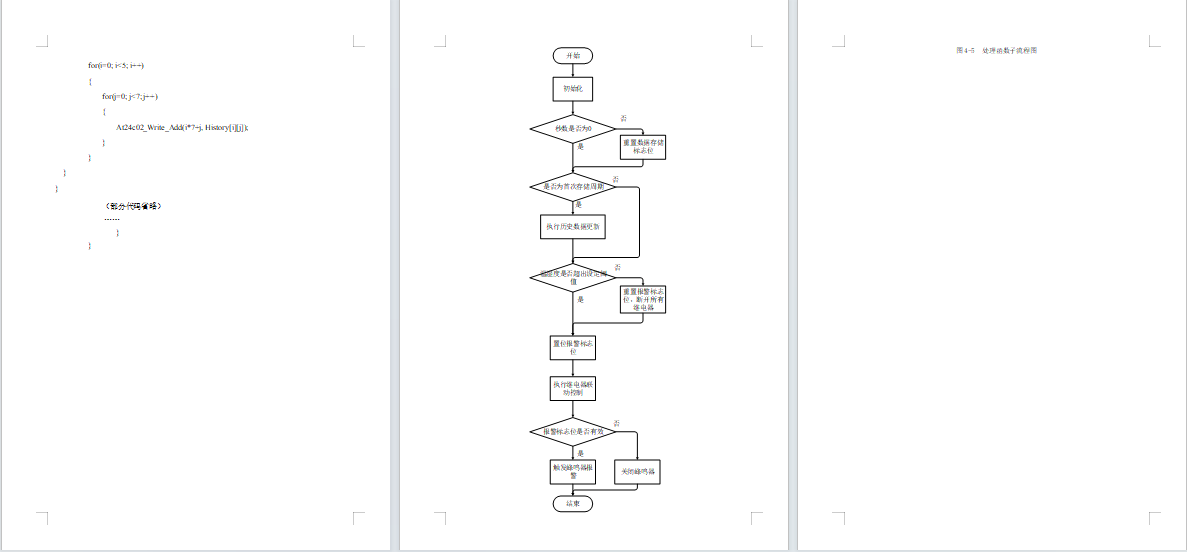

软件设计流程：

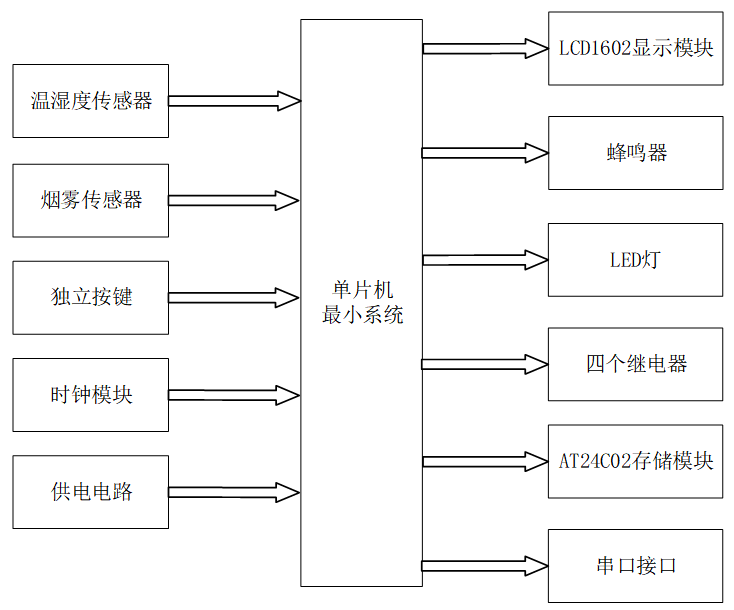

系统框图：
本设计以 51 单片机为核心控制器，加上其他功能模块一起组成基于 51 单片机的仓库智能储藏系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分执行储藏环境监测与设备调控。
输入由五部分组成，第一部分是温湿度传感器，用于采集仓库环境的实时温湿度数据；第二部分是烟雾传感器，用于采集仓库环境的烟雾浓度；第三部分是独立按键，支持温湿度阈值调节、报警消音、历史数据查询与删除等操作；第四部分是DS1302 时钟模块，为数据定时存储提供时间基准；第五部分是供电电路，给整个系统供电。
输出由六部分组成，第一部分是 LCD1602 显示模块，用于展示实时温湿度、烟雾值、阈值参数及数据存储提示等信息；第二部分是蜂鸣器，用于温湿度 / 烟雾超限的声音报警提示，支持消音操作；第三部分是 LED 灯组，温湿度超限时对应颜色的 LED 灯点亮，区分高温、低温、高湿等异常类型；第四部分是继电器组，用于在温湿度超阈值时打开相应继电器执行设备控制；第五部分是AT24C02存储模块，用于每隔一分钟存储一次温湿度数据，实现掉电数据留存；第六部分是串口接口，通过 UART 串口实时上传温湿度、烟雾数据。

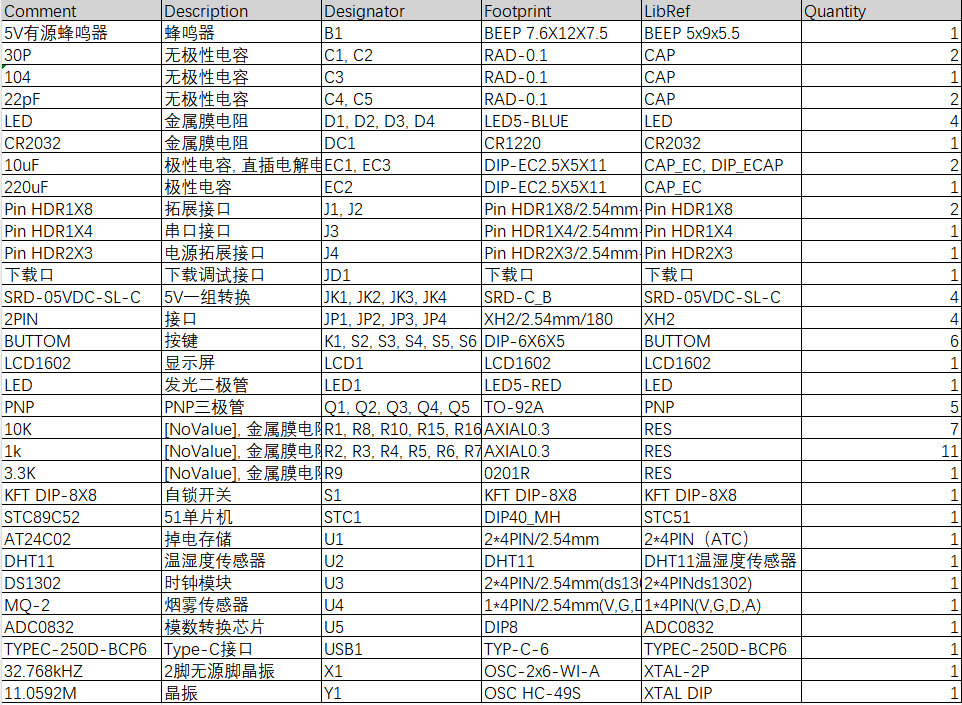

硬件清单：
