路灯故障的无线定位系统设计

设计编号:T3072602M

编号:

T3072602M

设计简介:

本设计是路灯故障的无线定位系统设计,主要实现以下功能:

1、通过光敏电阻实时采集环境光照强度,模拟并判断路灯“灯灭”故障。
2、每个灯可通过电位器调节亮度,当亮度过暗或关闭时判定为故障。
3、通过独立按键控制4个路灯的开关。
4、通过GPS模块获取路灯位置信息。
5、通过OLED12864显示屏本地显示各路灯状态及故障信息。
6、通过WiFi模块可以远程监控数据和操控以及报警提示。

电源:5V
传感器:光敏电阻、GPS模块、
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:LED灯、蜂鸣器
通信模块:WiFi模块(ESP8266)
人机交互:独立按键

标签:STM32F103C8T6、光敏电阻、GPS模块、ESP8266、OLED12864、LED

题目扩展:基于物联网的智慧路灯远程监测与故障定位系统、智能路灯状态无线采集与运维管理平台、基于GPS与光敏检测的城市照明故障诊断与报警系统路灯故障的无线定位系统设计路灯故障的无线定位系统设计

路灯故障的无线定位系统设计

路灯故障的无线定位系统设计

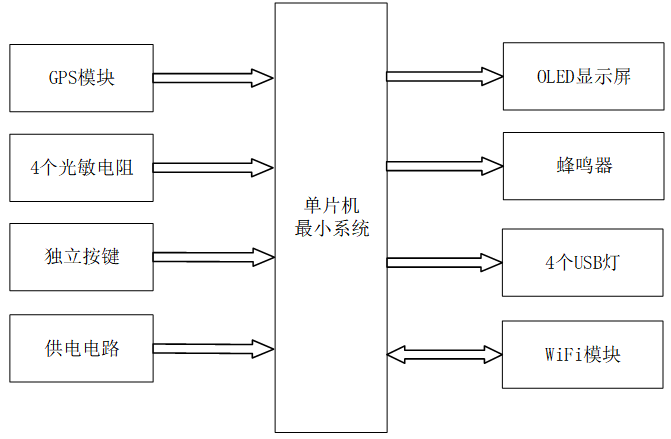

  1. 一、主控部分

    核心:STM32 单片机
    功能:获取输入部分数据,经过内部处理,控制输出部分

    二、输入部分

    1. GPS模块:用于获取路灯的精准位置坐标,为故障定位提供位置依据
    2. 光敏电阻模块:共4个,分别对应 4 盏路灯,通过采集环境光强数据,模拟并判断路灯"灯灭 / 亮度异常"故障
    3. 独立按键模块:用于实现路灯开关控制、故障模拟、功能界面切换等操作
    4. 供电电路:为整个路灯故障无线定位系统提供稳定工作电源

    三、输出部分

    1. OLED 显示屏:用于实时显示 4 盏路灯的运行状态、故障信息、GPS 位置坐标及系统运行状态
    2. 蜂鸣器模块:当检测到路灯故障时,触发声光报警提示
    3. USB灯模块:共4个,分别模拟 4 盏路灯,支持电位器调节亮度,可通过按键或手机远程开关控制
    4. WiFi 模块:用于将路灯故障信息与位置数据上传至上位机监控中心,实现故障的无线传输、远程定位与报警,完成路灯故障的智能化监测与管理
