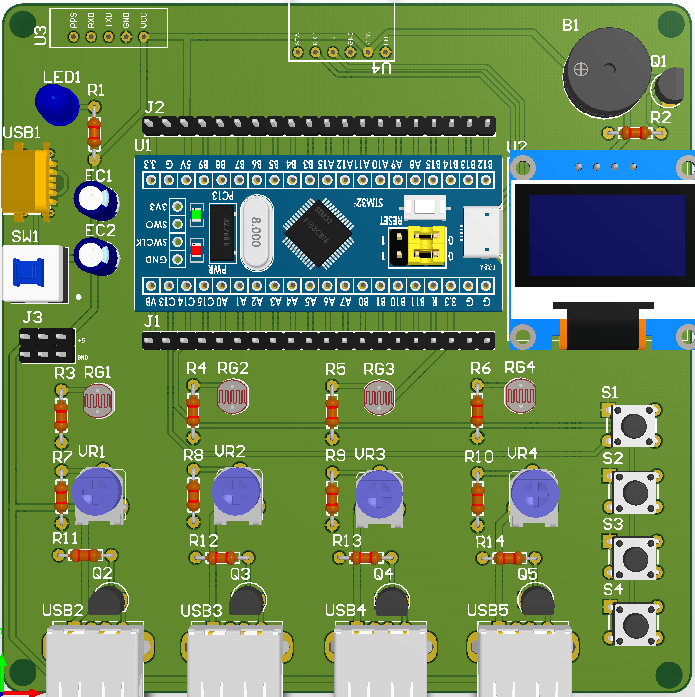

效果图:

总体资料:

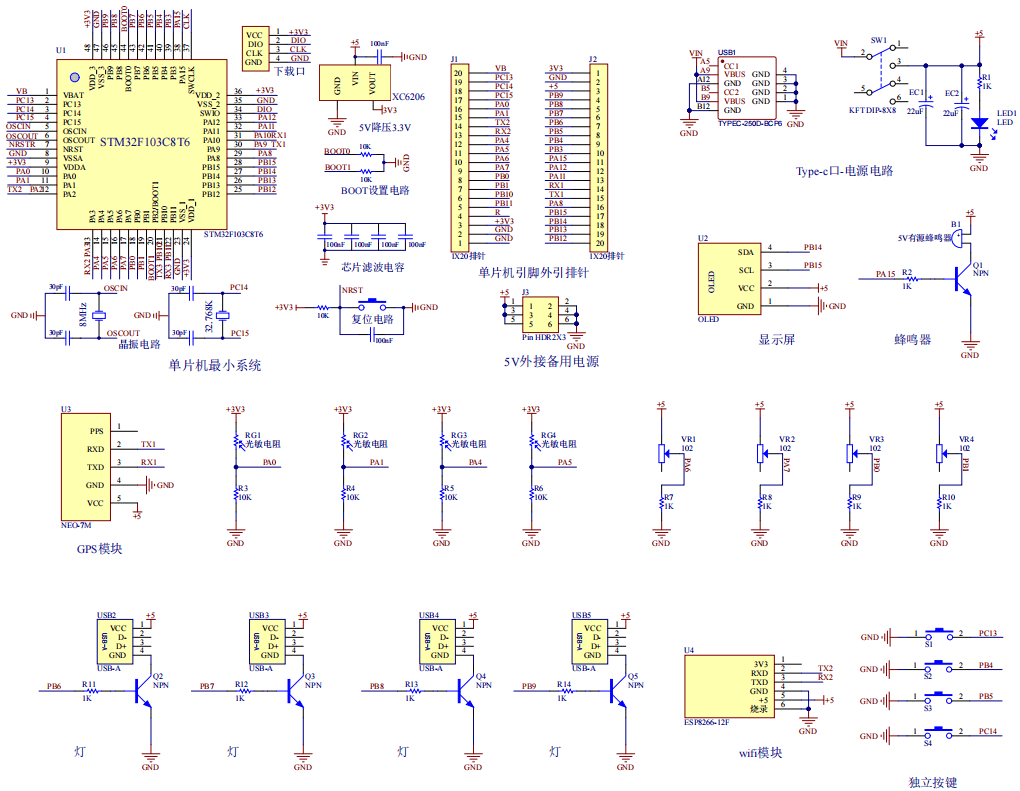

原理图:

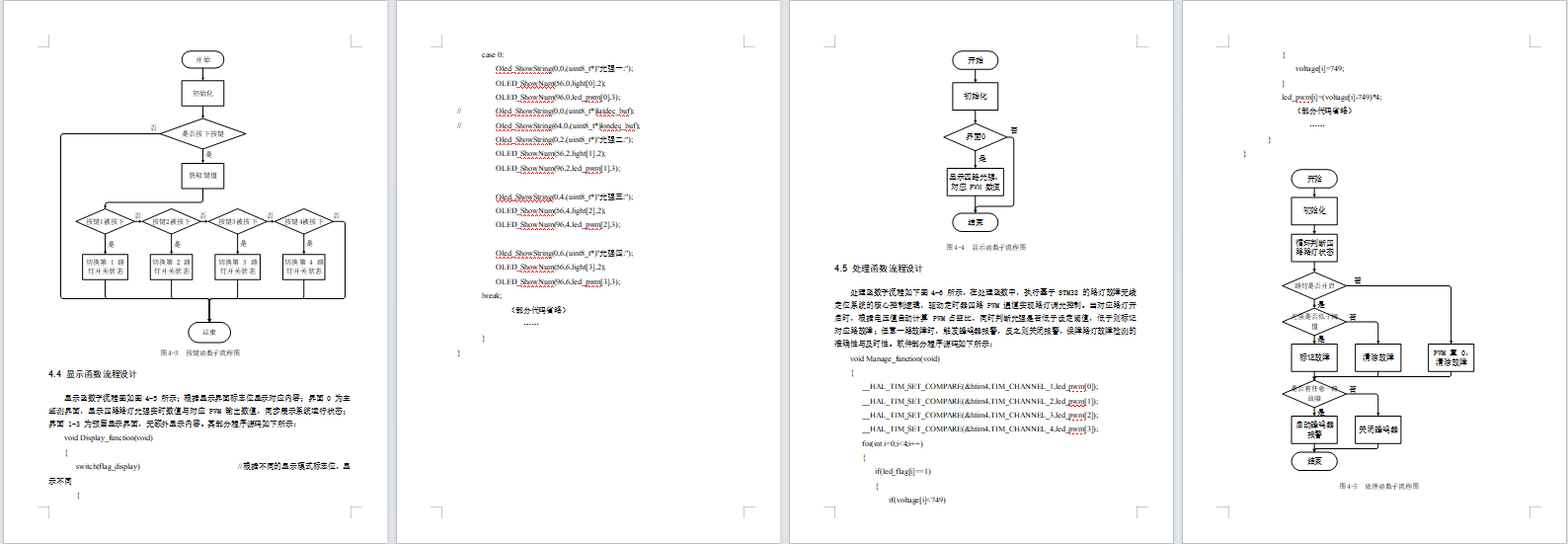

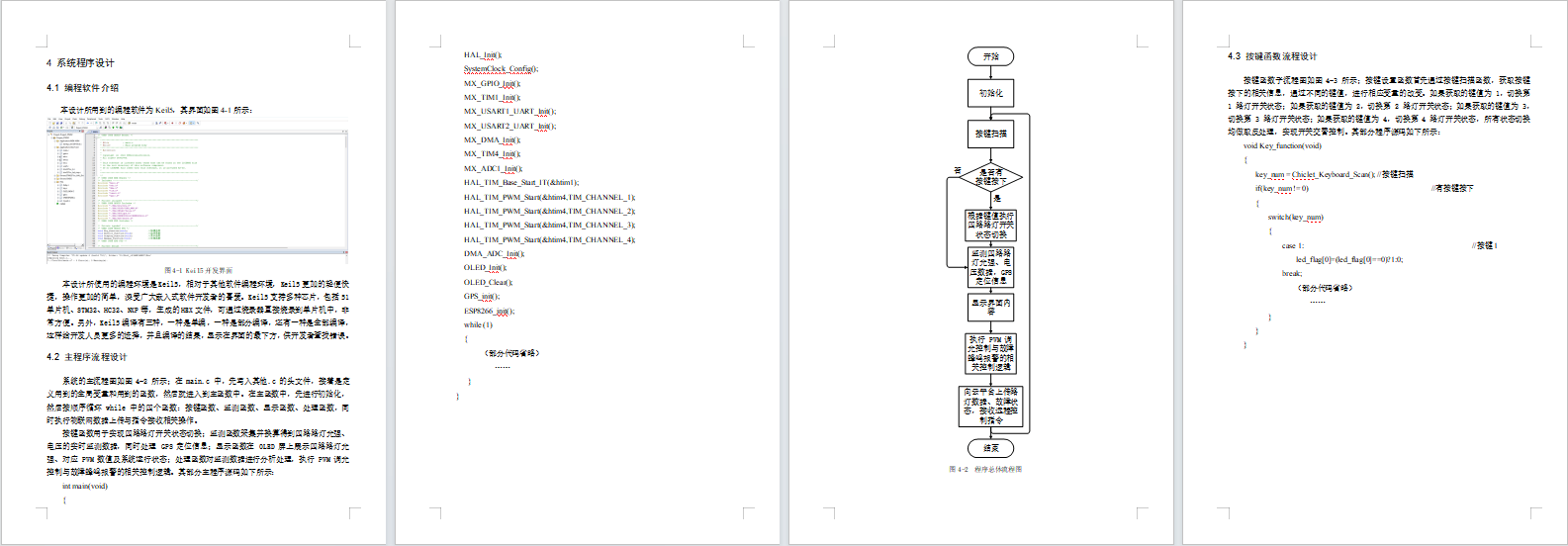

软件设计流程:

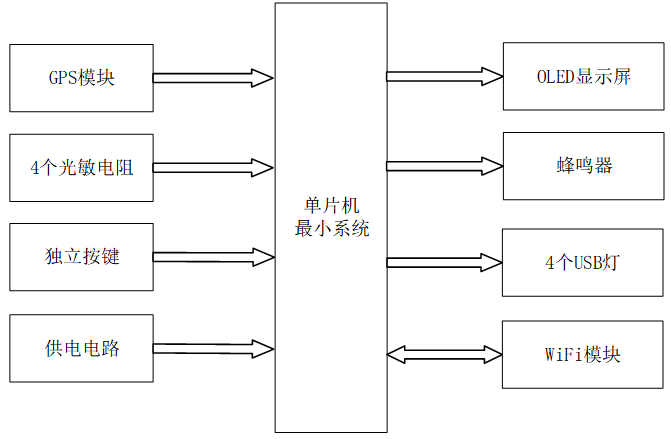

系统框图:
本设计以 STM32 单片机为核心控制器,加上其他的模块一起组成基于 STM32 的路灯故障无线定位系统,其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。
输入由四部分组成,第一部分是 GPS 模块,用于获取路灯的精准位置坐标,为故障定位提供位置依据;第二部分是 4 个光敏电阻,分别对应 4 盏路灯,通过采集环境光强数据,模拟并判断路灯 “灯灭 / 亮度异常” 故障;第三部分是独立按键,用于实现路灯开关控制、故障模拟、功能界面切换等操作;第四部分是供电电路,为整个路灯故障无线定位系统提供稳定工作电源。
输出由四部分组成,第一部分是 OLED 显示屏,用于实时显示 4 盏路灯的运行状态、故障信息、GPS 位置坐标及系统运行状态;第二部分是蜂鸣器,当检测到路灯故障时,触发声光报警提示;第三部分是 4 个 USB 灯,分别模拟 4 盏路灯,支持电位器调节亮度,可通过按键或手机远程开关控制;第四部分是 WiFi 模块,用于将路灯故障信息与位置数据上传至上位机监控中心,实现故障的无线传输、远程定位与报警,完成路灯故障的智能化监测与管理。

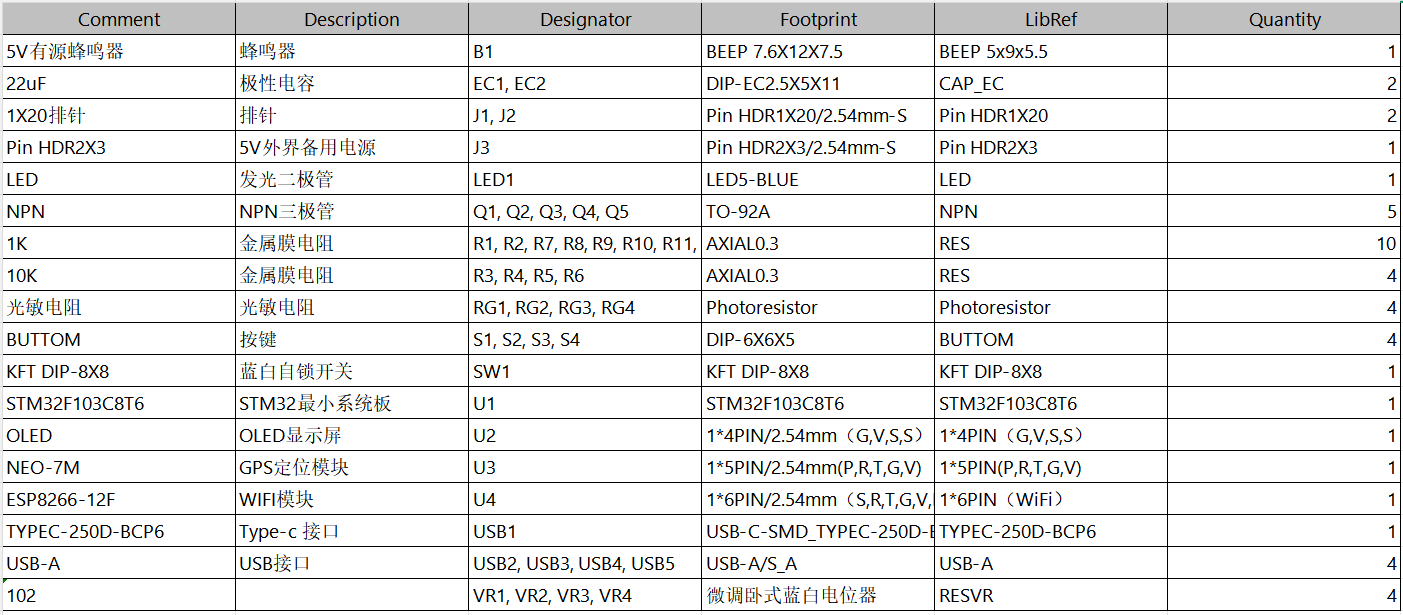

硬件清单:
