设计编号：T3072602M

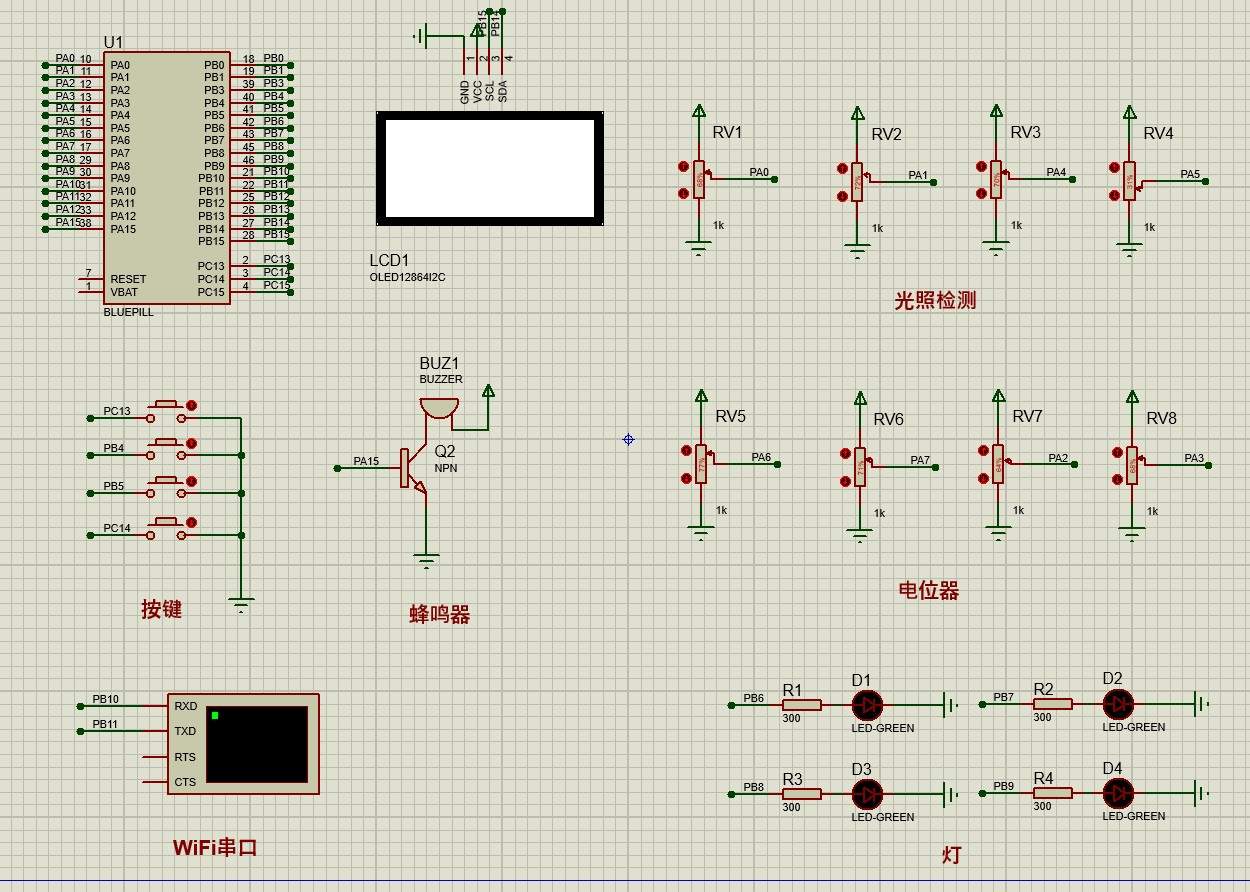

仿真视频演示：
软件安装：
资料预览
效果图：

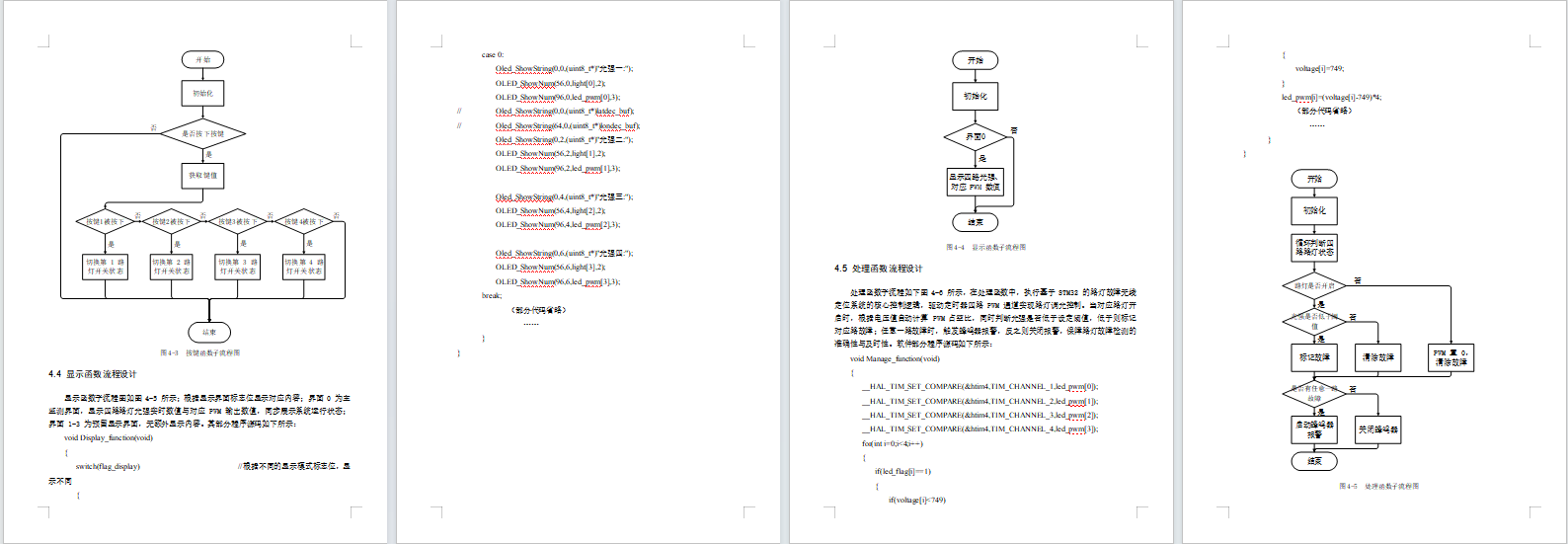

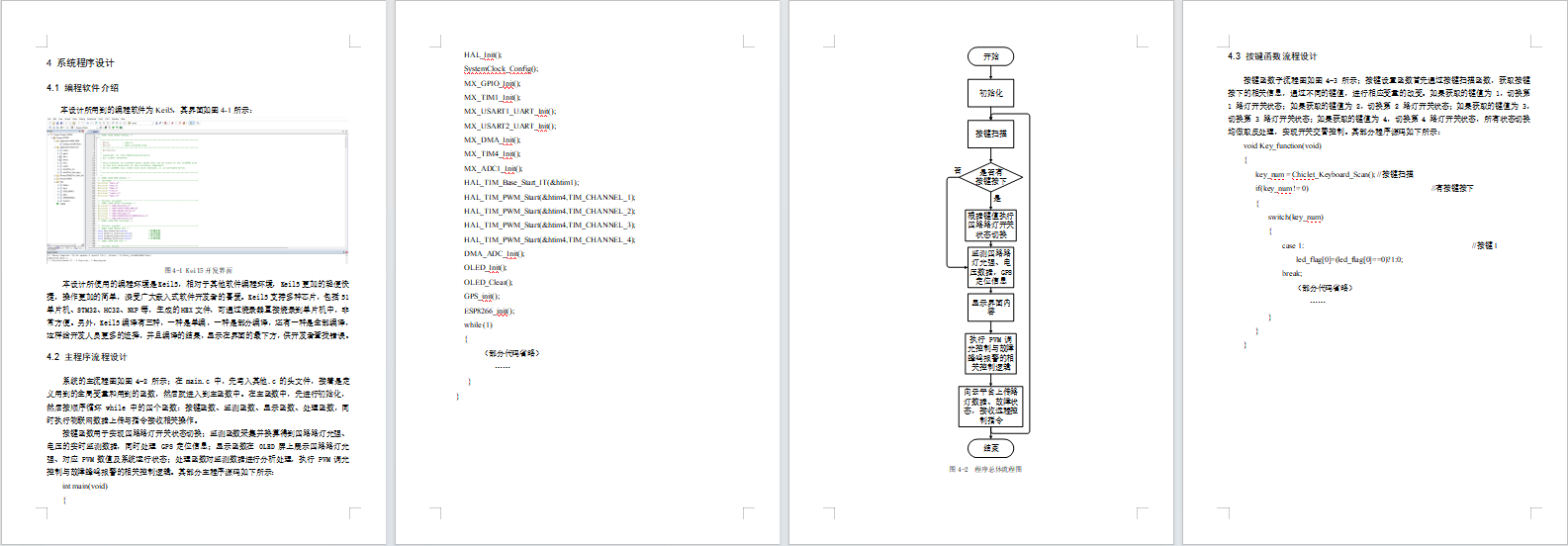

总体资料：

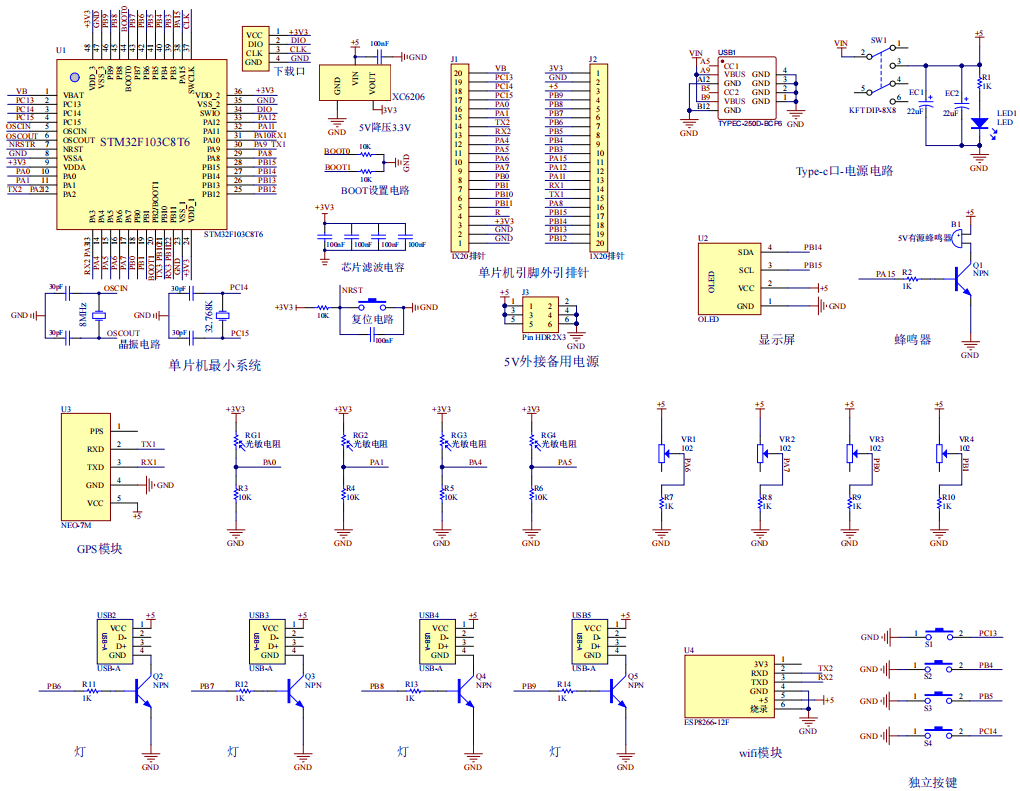

原理图：
软件设计流程：

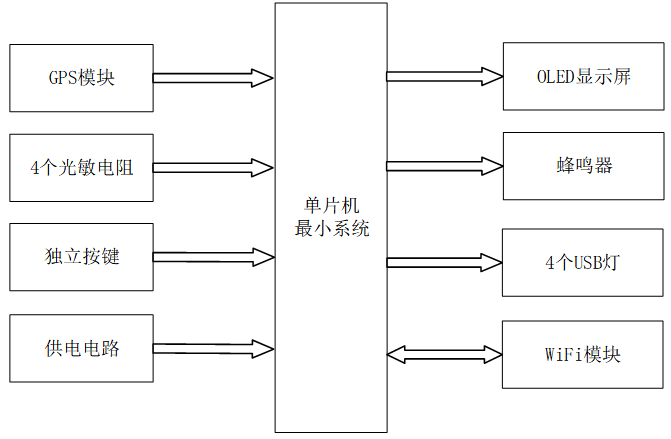

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的路灯故障无线定位系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是 GPS 模块，用于获取路灯的精准位置坐标，为故障定位提供位置依据；第二部分是 4 个光敏电阻，分别对应 4 盏路灯，通过采集环境光强数据，模拟并判断路灯 “灯灭 / 亮度异常” 故障；第三部分是独立按键，用于实现路灯开关控制、故障模拟、功能界面切换等操作；第四部分是供电电路，为整个路灯故障无线定位系统提供稳定工作电源。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示 4 盏路灯的运行状态、故障信息、GPS 位置坐标及系统运行状态；第二部分是蜂鸣器，当检测到路灯故障时，触发声光报警提示；第三部分是 4 个 USB 灯，分别模拟 4 盏路灯，支持电位器调节亮度，可通过按键或手机远程开关控制；第四部分是 WiFi 模块，用于将路灯故障信息与位置数据上传至上位机监控中心，实现故障的无线传输、远程定位与报警，完成路灯故障的智能化监测与管理。

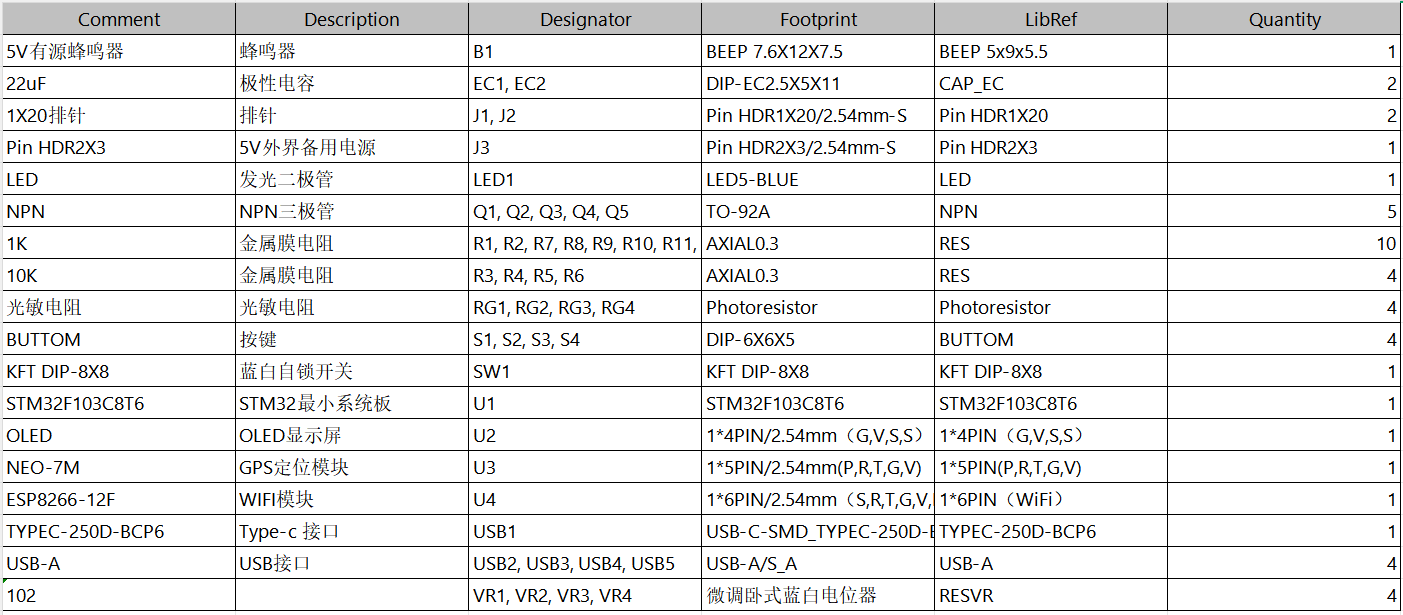

硬件清单：
