设计编号：T3632602M
仿真视频演示：
软件安装：
资料预览
效果图：

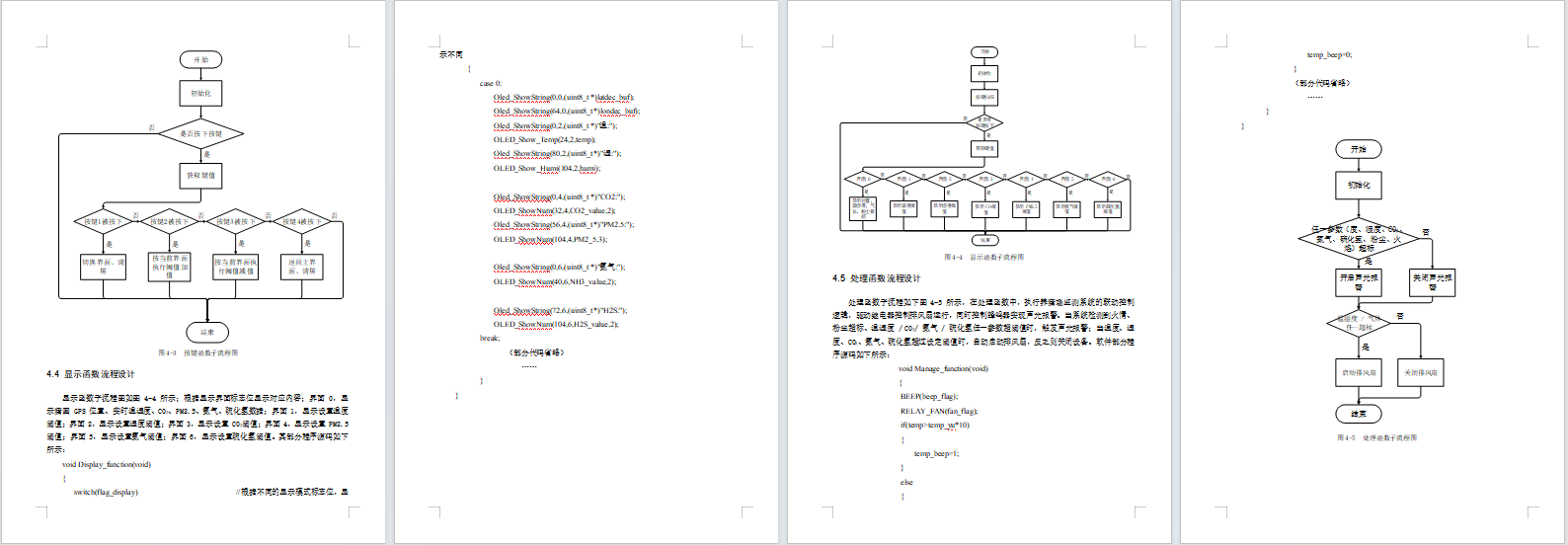

总体资料：

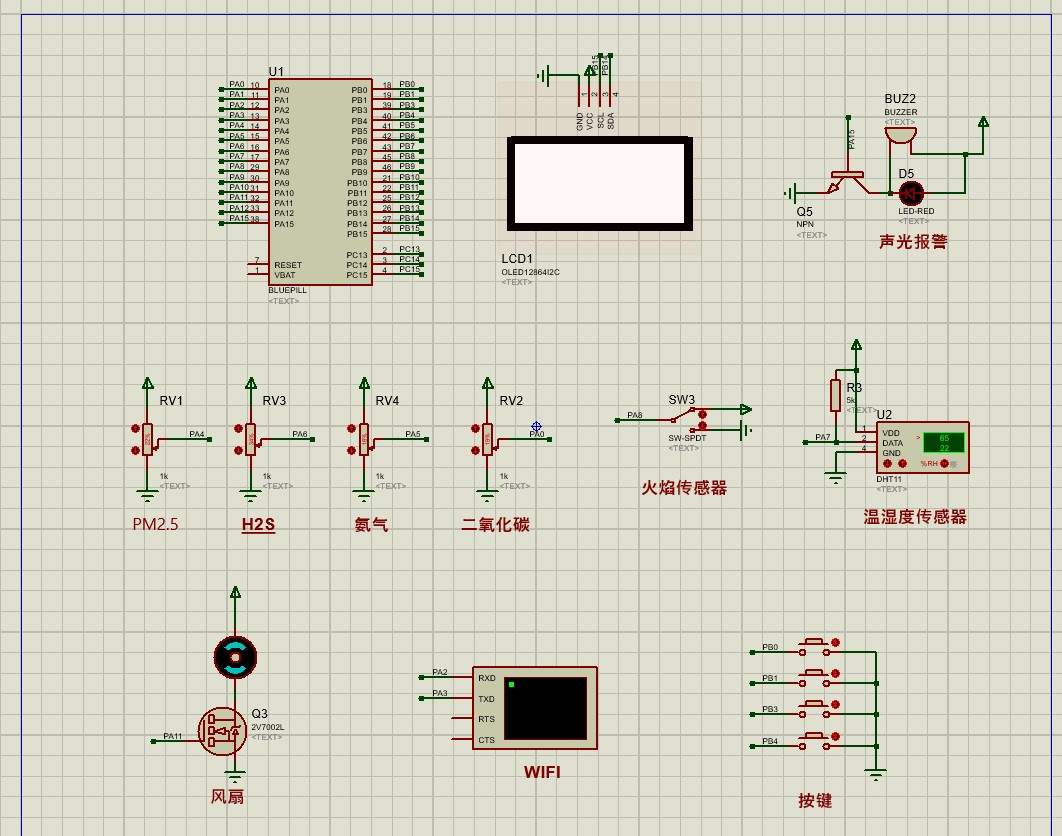

原理图：
软件设计流程：

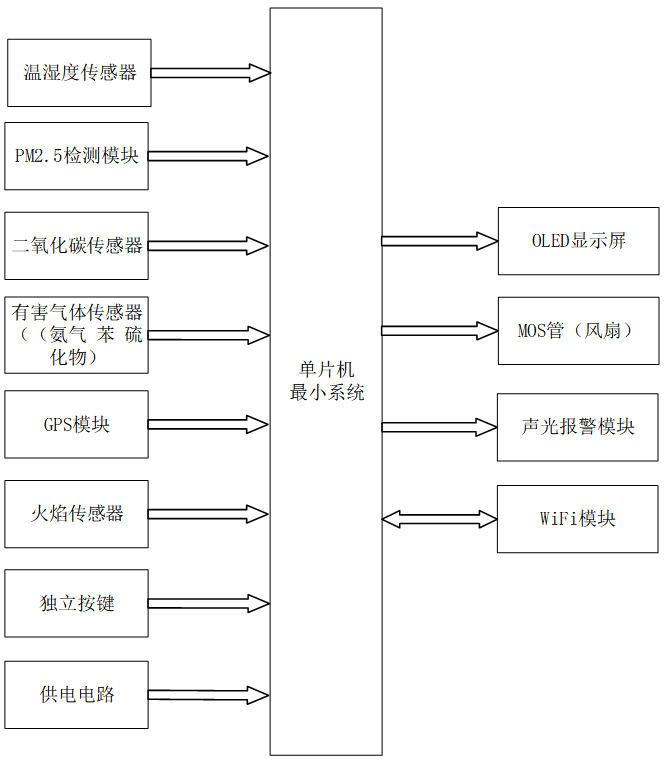

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的养猪场各项数据监测与报警系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由八部分组成，第一部分是温湿度传感器，用于实时检测养猪场环境温湿度；第二部分是 PM2.5 检测模块，用于采集养猪场粉尘浓度；第三部分是二氧化碳传感器，用于监测养猪场二氧化碳浓度；第四部分是有害气体传感器（氨气、苯、硫化物），用于实时检测养猪场各类有害气体浓度；第五部分是 GPS 模块，用于定位系统所在猪圈位置并赋予对应名称；第六部分是火焰传感器，用于实时检测养猪场火情信息；第七部分是独立按键，用于循环切换调节数据、调节各数据阈值、控制风扇等操作；第八部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于显示养猪场编号、猪圈位置名称、温湿度、PM2.5 浓度、二氧化碳浓度、有害气体浓度、火焰状态及各数据阈值；第二部分是 MOS 管控制输出（风扇），用于在温湿度、二氧化碳、氨气、硫化氢等气体浓度超过阈值时启动排风扇通风；第三部分是声光报警模块，由蜂鸣器和 LED 组成，用于火焰触发、粉尘浓度过高、以及温湿度 / 二氧化碳 / 有害气体超限时触发声光报警；第四部分是 WiFi 模块，实现与手机 APP 无线通信，上传各类实时数据、报警信息，接收手机 APP 设置的阈值与控制指令
硬件清单：
