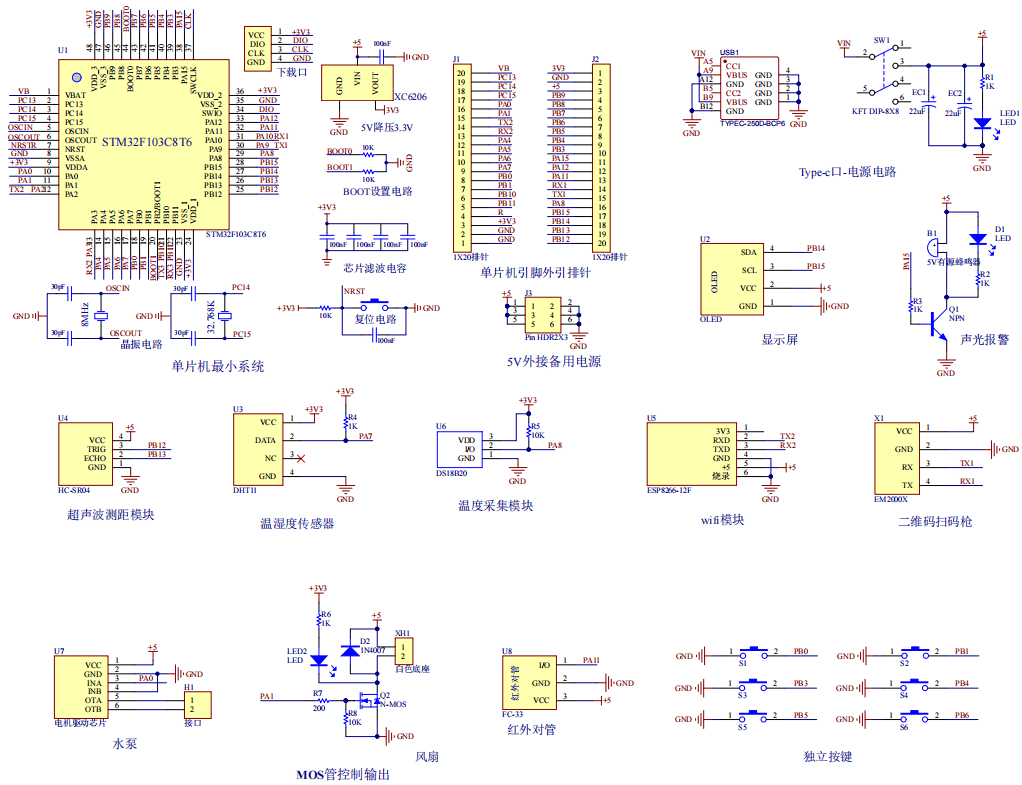

原理图：
软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能汽车加油机系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是超声波测距模块，用于实时采集油位液位高度数据；第二部分是温湿度传感器，用于监测加油机周边环境温湿度；第三部分是温度采集模块，用于检测设备运行温度；第四部分是二维码扫码枪，用于识别支付信息、解锁加油权限；第五部分是红外对管，用于检测油枪归位状态；第六部分是独立按键，用于切换加油模式、控制加油启停、设置油价与各类安全阈值；第七部分是供电电路，给整个系统稳定供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于实时展示液位高度、温湿度、加油油量、油价、运行状态等各类数据；第二部分是 MOS 管（风扇），用于设备超温时启动散热降温；第三部分是电机驱动（水泵），用于控制油路通断，完成加油作业；第四部分是声光报警模块，用于液位异常时触发灯光与蜂鸣报警提醒；第五部分是 WiFi 模块，实现设备数据上传云平台、手机远程查看参数、远程下发控制指令。
