设计编号：T4022602M
仿真视频演示：
软件安装：
资料预览
效果图：

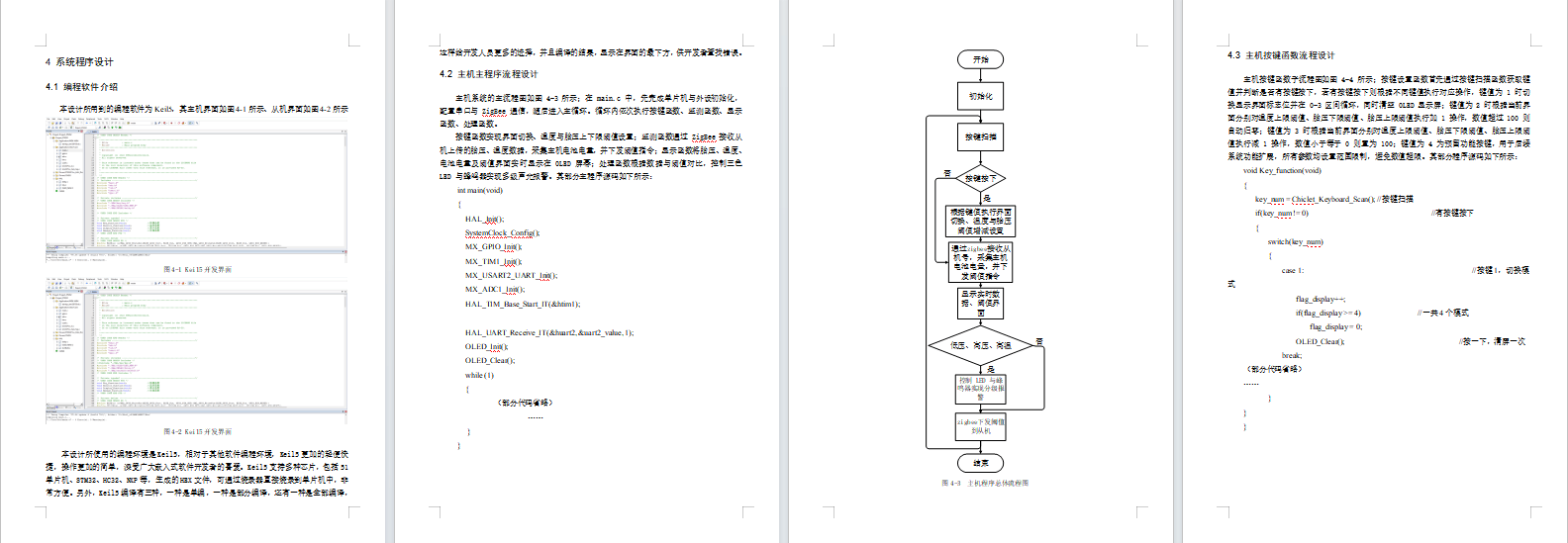

总体资料：

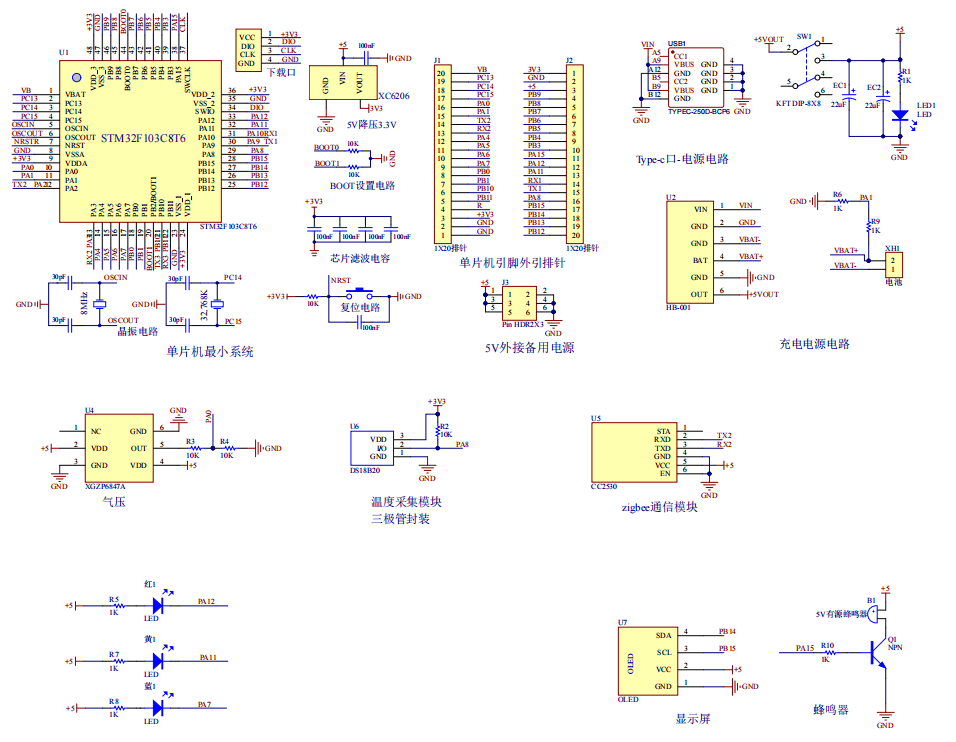

原理图：
主机：
从机：
软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 和 ZigBee 的轮胎数据监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分。
主机输入部分由两部分组成，第一部分是独立按键：用于主机的界面切换、参数设置及报警阈值调整；第二部分是供电电路：为主机所有模块提供稳定工作电源。输出由四部分组成，第一部分是 OLED 显示屏，展示各轮胎的胎压、温度值、电池电量及系统状态；第二部分是三色 LED 灯，配合蜂鸣器实现多级声光报警；第三部分是蜂鸣器，在胎压、温度异常时发出报警提示；第四部分是 ZigBee 模块，与从机 ZigBee 模块进行双向数据传输，接收轮胎数据并下发控制指令。
从机输入部分由三部分组成，第一部分是气压传感器，用于采集轮胎胎压数据；第二部分是温度采集模块，用于检测轮胎温度；第三部分是供电电路，为从机部分稳定供电。输出由三部分组成，第一部分是三色 LED 灯，用于从机本地状态指示；第二部分是蜂鸣器，用于从机本地异常提示；第三部分是 ZigBee 通信模块，与主机进行胎压、温度数据的无线传输，实现低功耗发送。
硬件清单：
主机：
从机：
