设计编号：T4102602M
仿真视频演示：
软件安装：

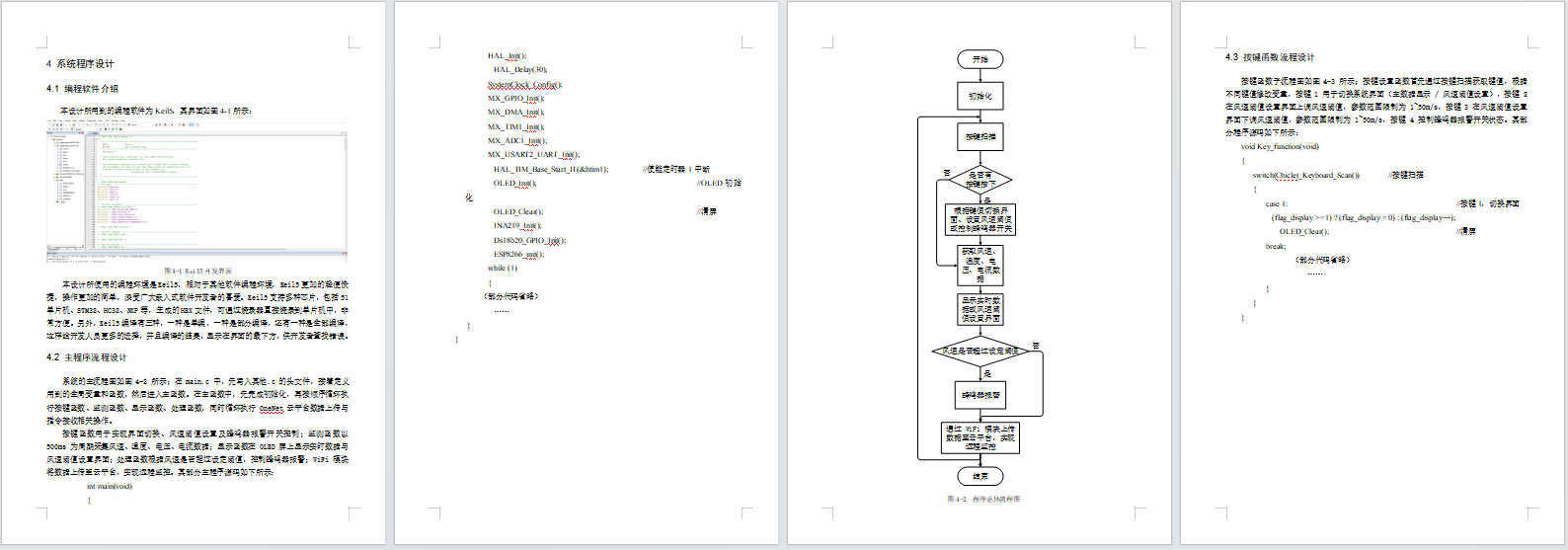

资料预览
效果图：
总体资料：

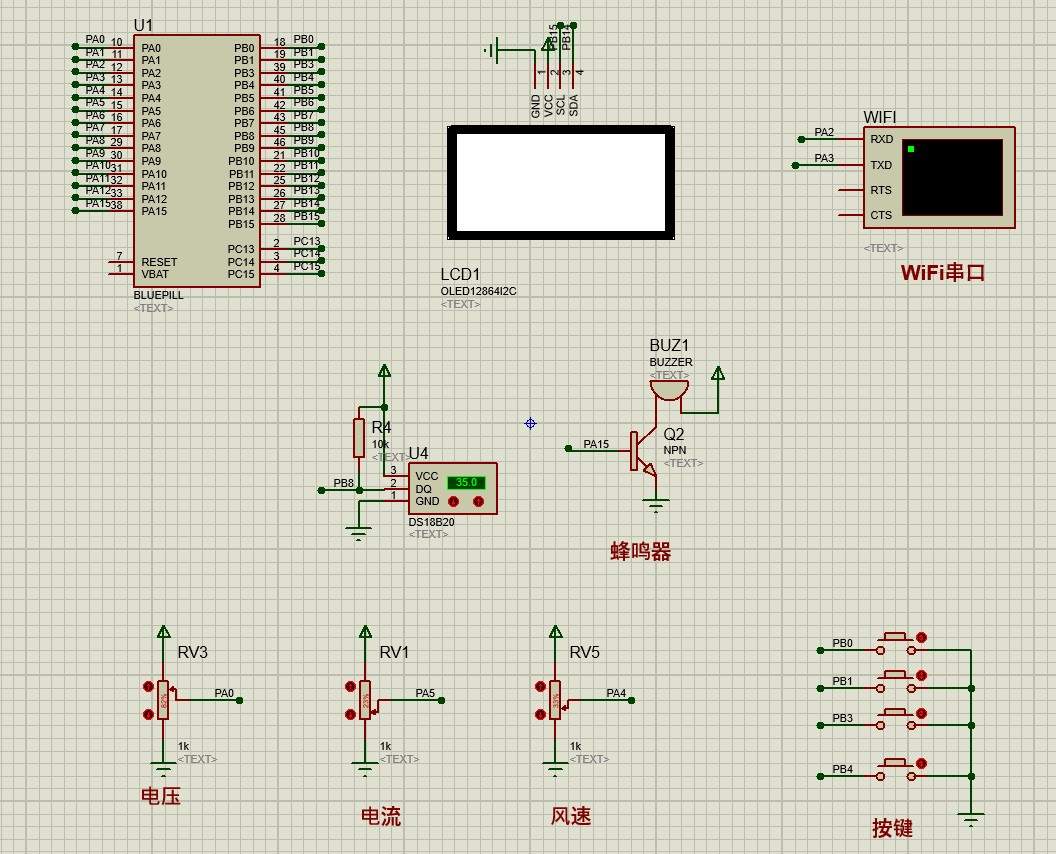

原理图：

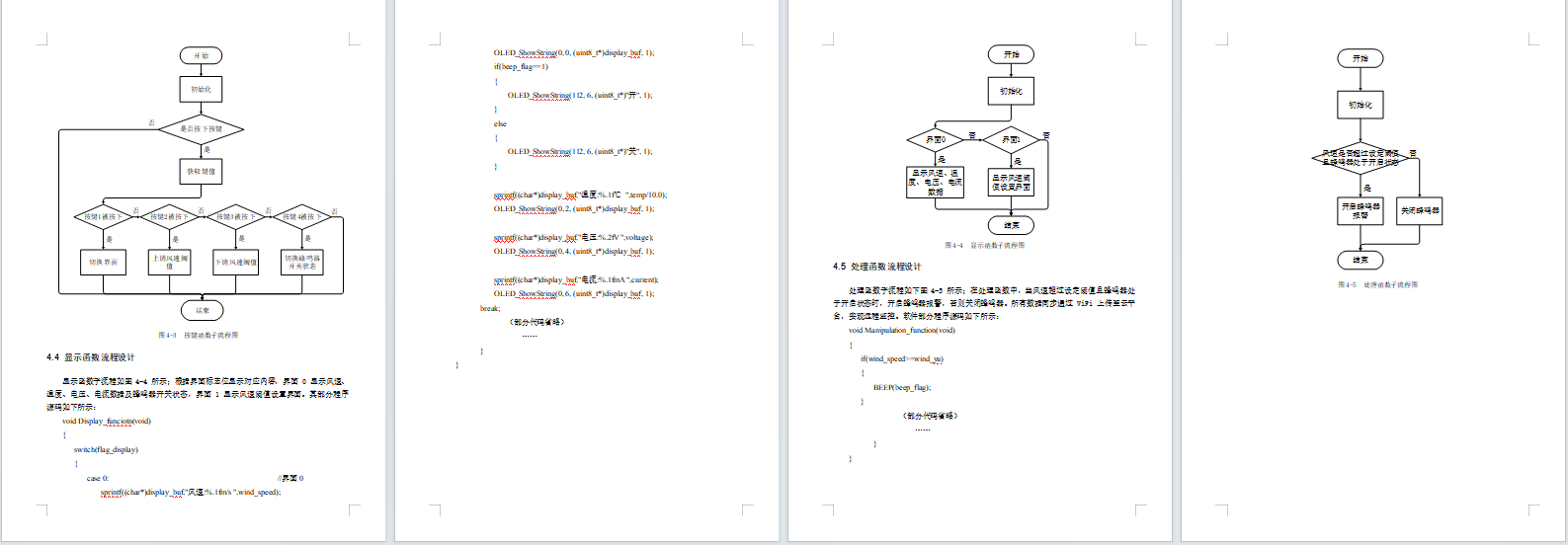

软件设计流程：

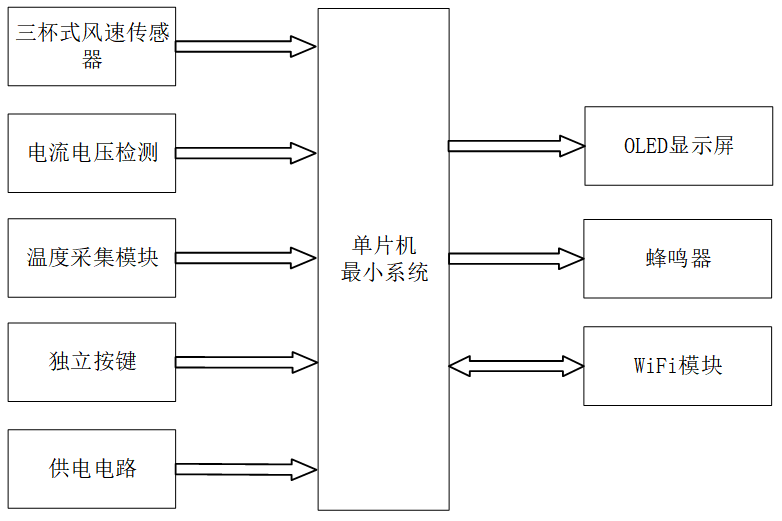

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的风力发电设备监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成：第一部分是三杯式风速传感器，用于监测当前风速；第二部分是电流电压检测模块，用于采集风力发电设备的电压与电流数据；第三部分是温度采集模块，用于采集当前环境温度；第四部分是独立按键，用于界面切换、风速阈值设置及蜂鸣器报警开关控制；第五部分是供电电路，通过充放电模块将电能存储进锂电池，为整个系统供电。
输出由三部分组成：第一部分是 OLED 显示屏，用于实时显示风速、温度、电压、电流数据及风速阈值设置界面；第二部分是蜂鸣器，当风速超过设定阈值时触发报警；第三部分是 WiFi 模块，可将采集的风速、温度、电压、电流数据上传至云平台，实现远程监控。

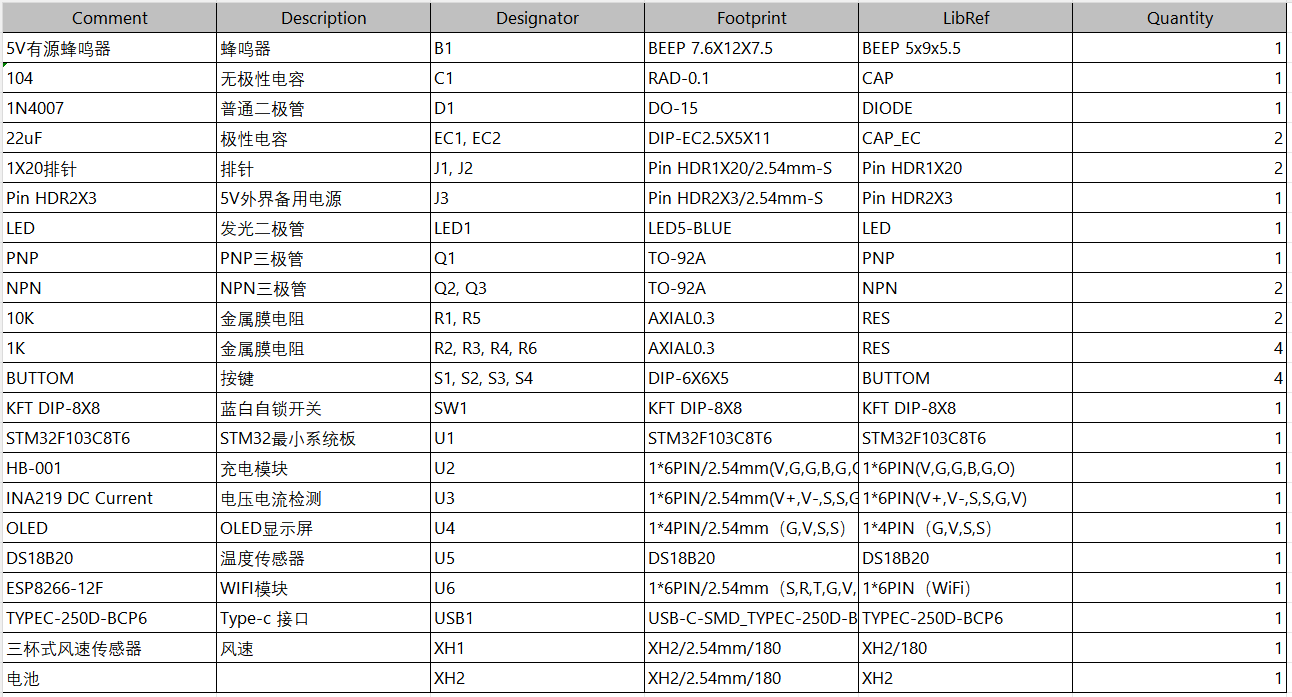

硬件清单：
