编号：

T2412405M

设计简介：

本设计是基于STM32的公共停车场导引系统，主要实现以下功能：

1.系统分为一主机三从机
2.主机显示三个停车场的路线以及车位情况
3.从机检测车位情况
4.主从通过Zigbee组网进行通信
5.可通过WiFi模块连接云平台

电源： 5V
传感器：红外传感器（TCRT5000）
显示屏：OLED12864
单片机：STM32F103C8T6
通信模块：WIFI模块（ESP8266-12F）、Zigbee模块（CC2530）

标签：STM32、OLED12864、TCRT5000、ESP8266-12F、CC2530

题目扩展：基于zigbee的矿洞有毒气体检测装置、基于ZigBee的家庭监护系统

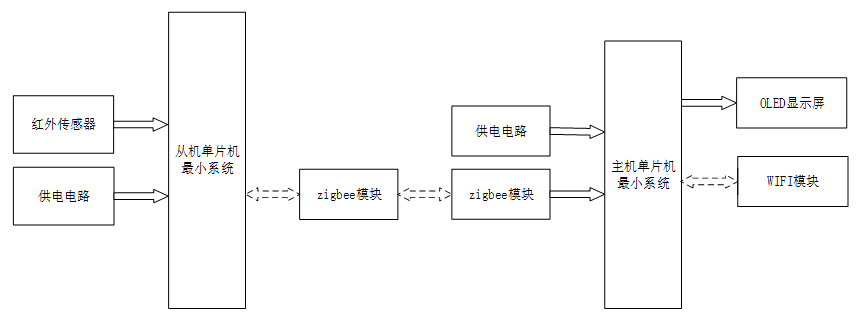

1. 基于 STM32 的公共停车场导引系统设计与实现

   一、主控部分

   核心：STM32 单片机功能：获取输入部分（主机、从机）数据、内部处理（车位状态分析、路线规划）、控制输出部分（主机、从机）运行

   二、输入部分

   1. 主机供电电路：为主机部分（显示屏、通信模块等）供电
   2. 主机 Zigbee 模块：与从机进行数据传输，接收车位状态信息
   3. 从机红外传感器：检测对应车位是否有车辆停放
   4. 从机供电电路：为从机部分（传感器、通信模块等）供电

   三、输出部分

   1. 主机 OLED 显示模块：显示三个停车场的路线信息及车位占用情况
   2. 主机 WIFI 模块：将停车场数据上传至云平台，支持连接手机 APP 实现远程查看
   3. 从机 Zigbee 模块：向主机传输车位状态检测数据，实现从机与主机的通信交互
