编号：

T1392405E

设计简介：

本设计是基于ESP32的智能通断器，主要实现以下功能：

1.可通过电流计检测220V电源的电压、电流
2.通过连接阿里云平台将数据推送到阿里云平台
3.可通过按键设置电流阈值、通断器开关
4.电流超过阈值自动断开通断器

电源： 5V直流电、220V交流电
传感器：电测计量模块（IM1253B）
显示屏：OLED12864
单片机：ESP32C3
执行器：继电器
人机交互：独立按键

标签：ESP32、OLED12864、IM1253B、继电器、独立按键

题目扩展：新能源汽车电池监测系统、智能充电桩系统

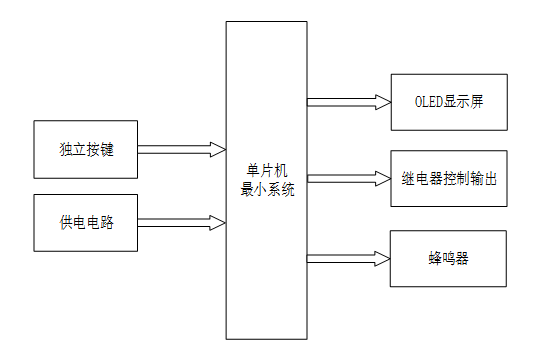

1. 基于 ESP32 的智能通断器系统设计

   一、主控部分

   核心：ESP32 单片机功能：获取输入数据、内部处理、控制输出部分

   二、输入部分

   1. 独立按键：用于设置电流阈值、控制通断器开关
   2. 供电电路：为整个系统供电

   三、输出部分

   1. OLED 显示模块：显示电流、电压数据及设置阈值界面
   2. 继电器控制模块：控制通断器开关状态
   3. 蜂鸣器报警模块：当电流超过设定阈值时触发报警
