编号：

T1592405E

设计简介：

本设计是基于ESP32的冷链物流车载监控系统，主要实现以下功能：

1.温湿度传感器采集温湿度，当温度高于阈值，打开制冷片和风扇（风扇档位随温差自动调节），到达预设温度值，停止制冷
2.通过MQ-135检测异常气体值
3.舵机模拟物流车门的开关状态
4.GPS模块获取车的具体经纬度
5.通过WIFI获取信息远程监控
6.显示屏显示温湿度、异常气体值、制冷片和风扇状态、舵机状态
7.摄像头一个监测车厢货物

电源： 5V
传感器：温湿度传感器（DHT11）、摄像头模块（ESP32-Cam）、GPS模块（NEO-7M）
显示屏：OLED12864
单片机：ESP32C3
执行器：继电器、风扇（N-Nos驱动）、舵机（SG90）
人机交互：独立按键
通信模块：ESP32C3

标签：ESP32、OLED12864、DHT11、ESP32-Cam、NEO-7M、独立按键、继电器、风扇、SG90、独立按键

题目扩展：温湿度控制系统、智能恒温箱

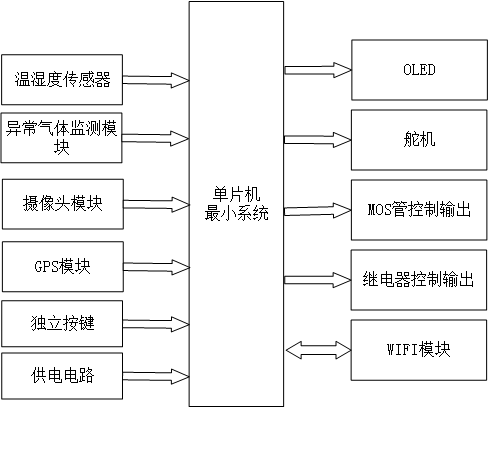

1. 基于 ESP32 的冷链物流车载监控系统设计

   一、主控部分

   核心：ESP32 单片机功能：获取输入数据、内部处理、控制输出

   二、输入部分

   1. 温湿度传感器：获取环境温湿度
   2. MQ135 气体检测模块：检测异常气体
   3. 摄像头模块：监测车厢货物
   4. GPS 模块：获取车辆具体经纬度
   5. 独立按键：切换界面、设置参数阈值、控制设备
   6. 供电电路：为整个系统供电

   三、输出部分

   1. OLED 显示模块：显示温湿度、异常气体值、制冷片和风扇状态、舵机状态
   2. 舵机模块：用于模拟车门开关
   3. MOS 管控制模块：驱动风扇运行
   4. 继电器控制模块：实现相关设备的控制输出
   5. WIFI 模块（ESP32 内置）：传输监控信息，实现远程监控
