设计编号：T1592405E
首页 实物视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

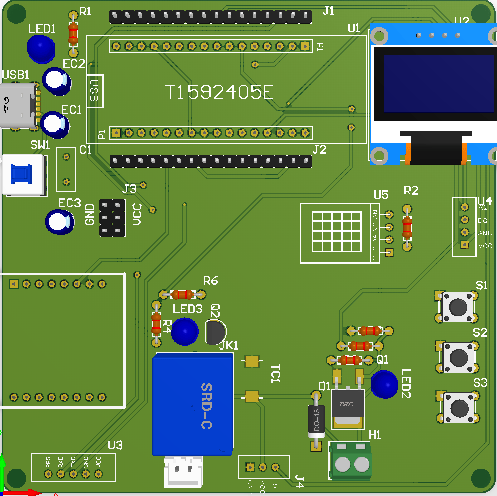

效果图：
总体资料：
总体资料：
原理图：

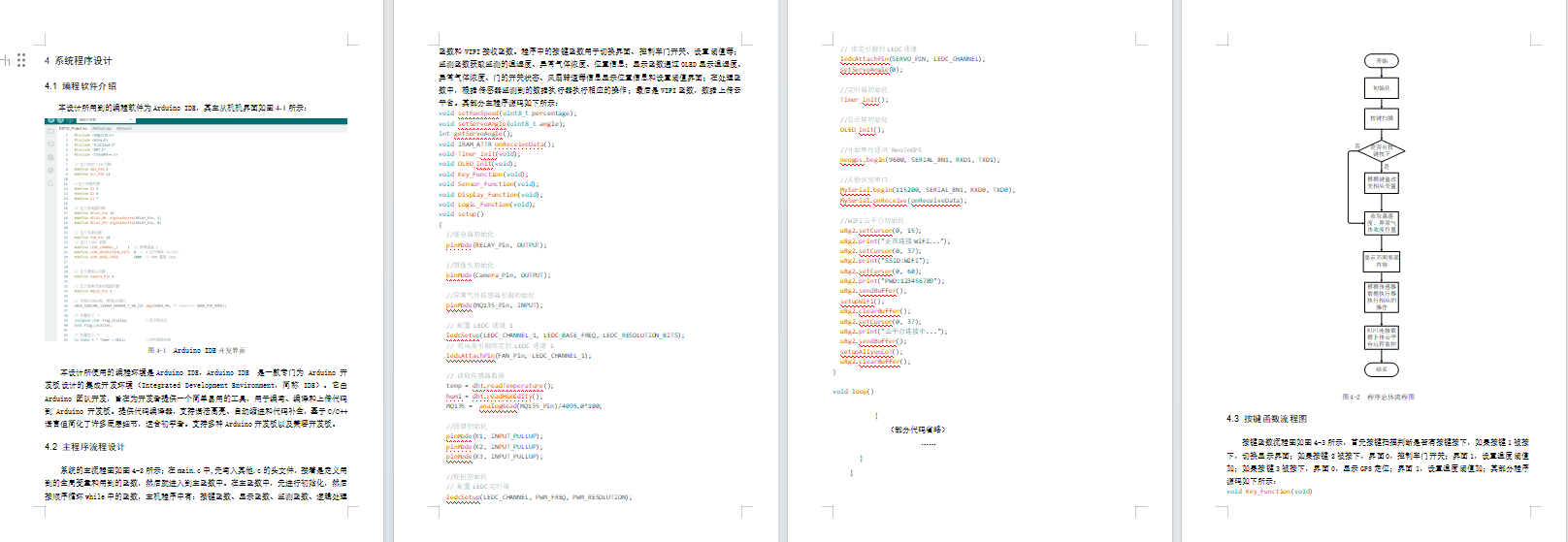

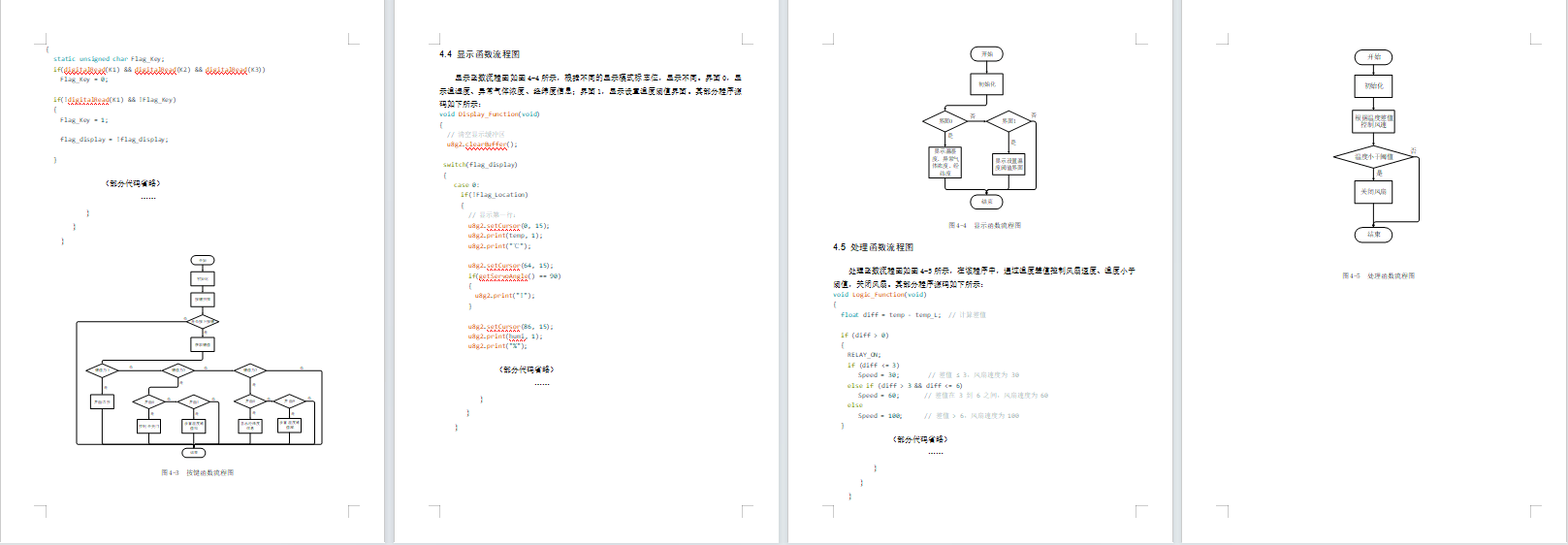

软件设计流程：

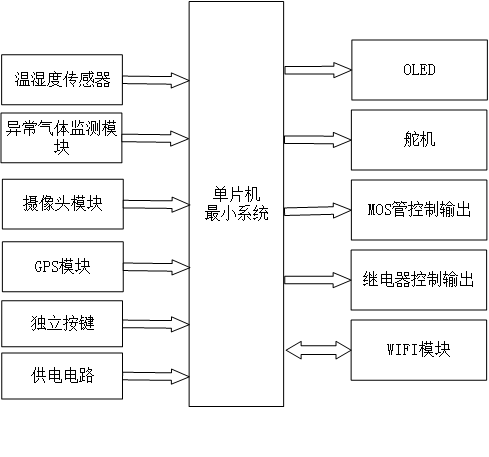

系统框图：
系统框图：
本设计以ESP32单片机为核心控制器，加上其他的模块一起组成基于ESP32的冷链物流车载监控系统的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了ESP32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是温湿度传感器，获取温湿度；第二部分是MQ135气体检测模块，检测异常气体；第三部分是摄像头模块，监测车厢货物；第四部分是GPS模块，获取车的具体经纬度；第六部分是独立按键，切换界面、设置阈值、控制设备等；第五部分是供电电路，用于给整个系统供电。
输出由五部分组成；第一部分是OLED显示屏，显示温湿度、异常气体值、制冷片和风扇状态、舵机状态；第二部分是舵机，用于模拟车门开关；第三部分是MOS管控制输出，驱动风扇；第四部分是继电器控制输出；第五部分是WIFI部分，ESP32内置，获取信息远程监控。

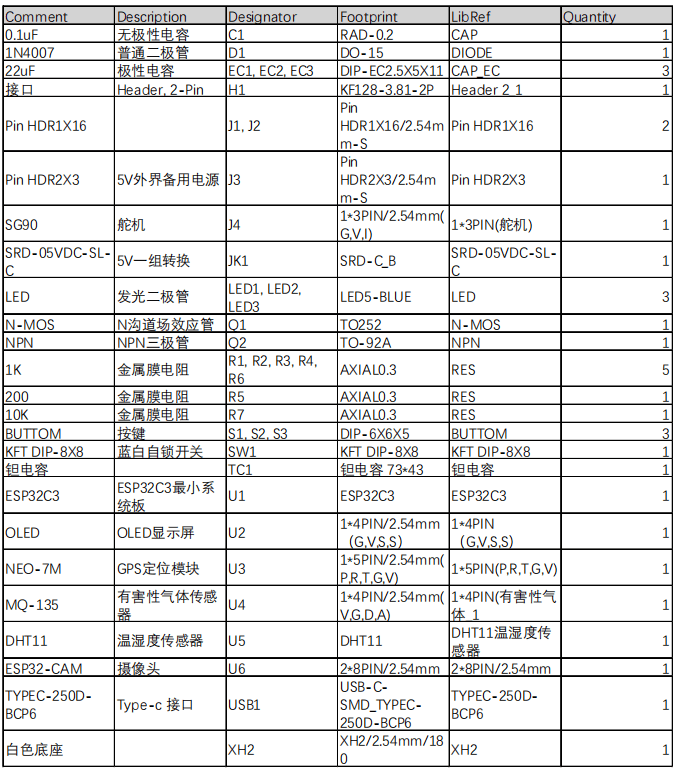

硬件清单：
