设计编号：T0232402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

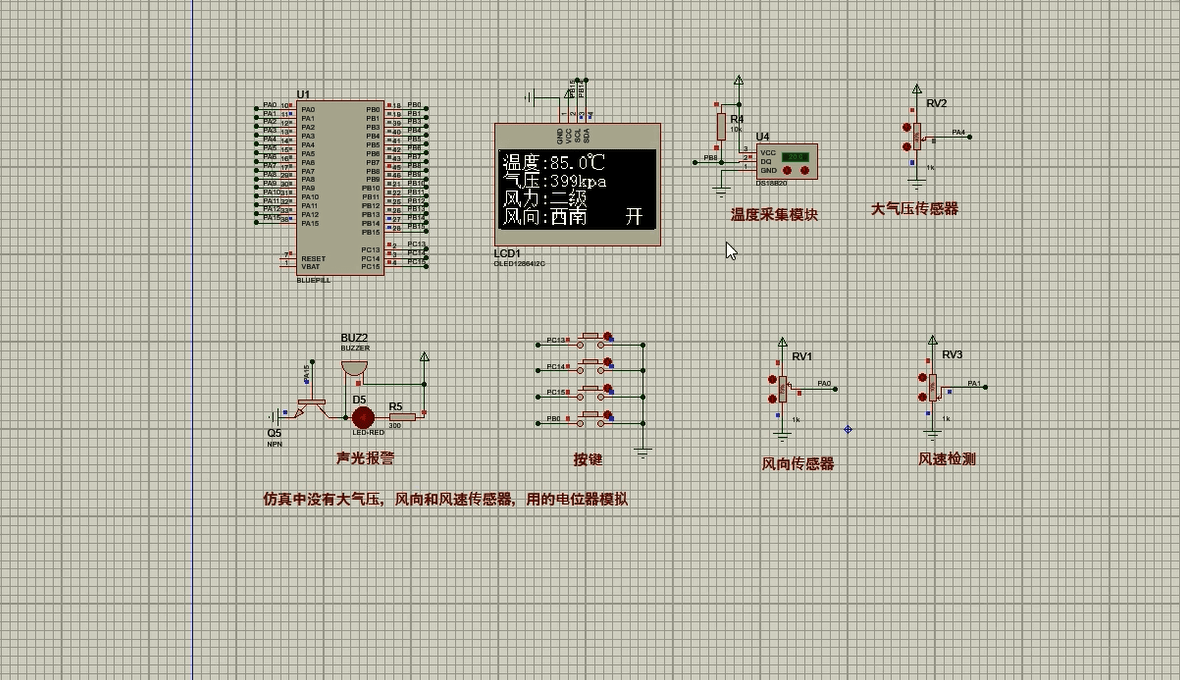

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

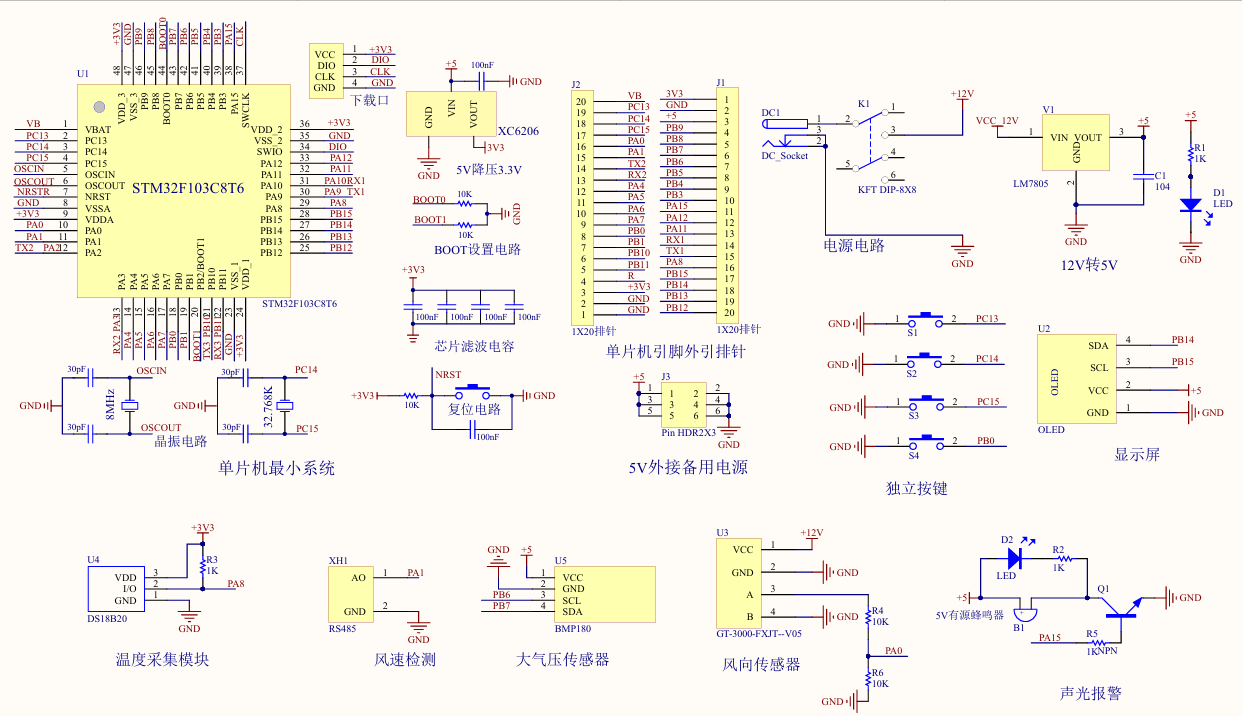

原理图：

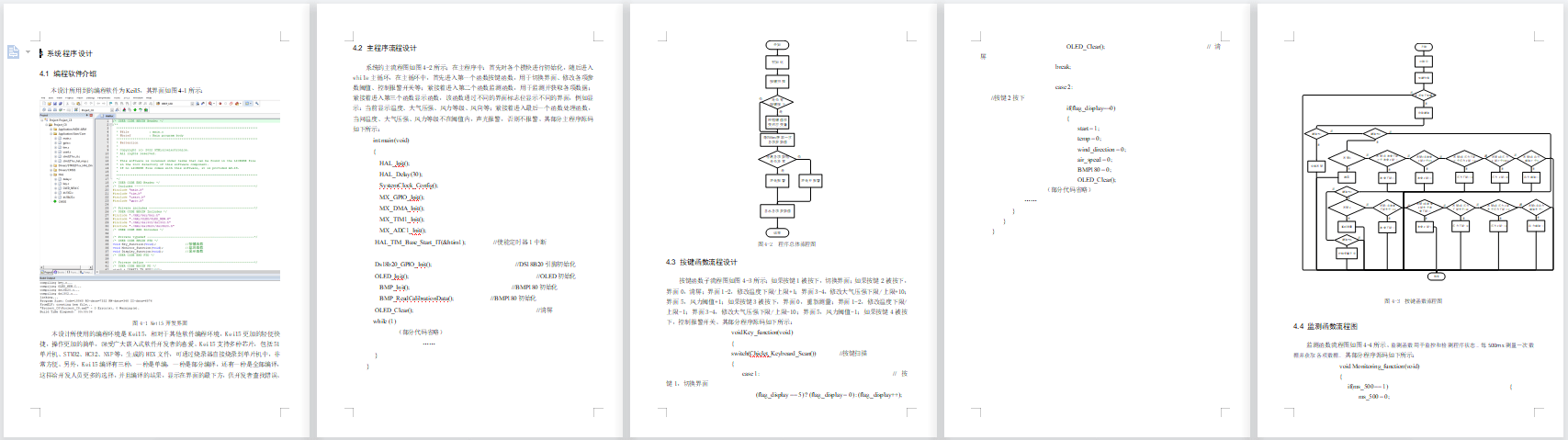

软件设计流程：

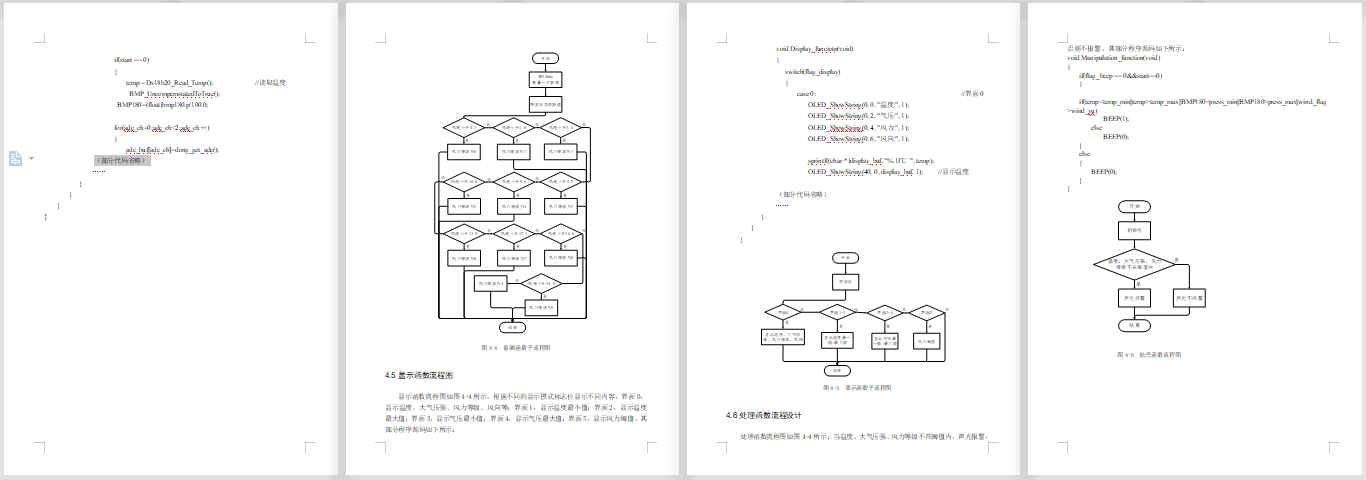

软件设计流程：

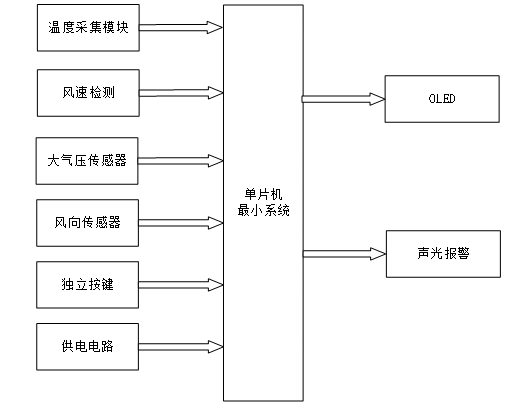

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机检测气象参数装置的设计与制作，其中包含中控部分、输入部分和输出部分。 中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。 输入由六部分组成，第一部分是温度采集模块，用于检测温度；第二部分是风速检测，用于检测大气风速；第三部分大气压传感器，用于检测大气压强；第四部分是风向传感器，用于检测风向；第五部分是独立按键，用于切换界面、修改各项参数阈值、控制报警开关等；第六部分是供电电路，给整个系统供电。 输出由二部分组成，第一部分是OLED显示模块，显示大气风速、风向、温度和大气压强等；第二部分是声光报警，当测量值超过设定的阈值，则进行声光报警。

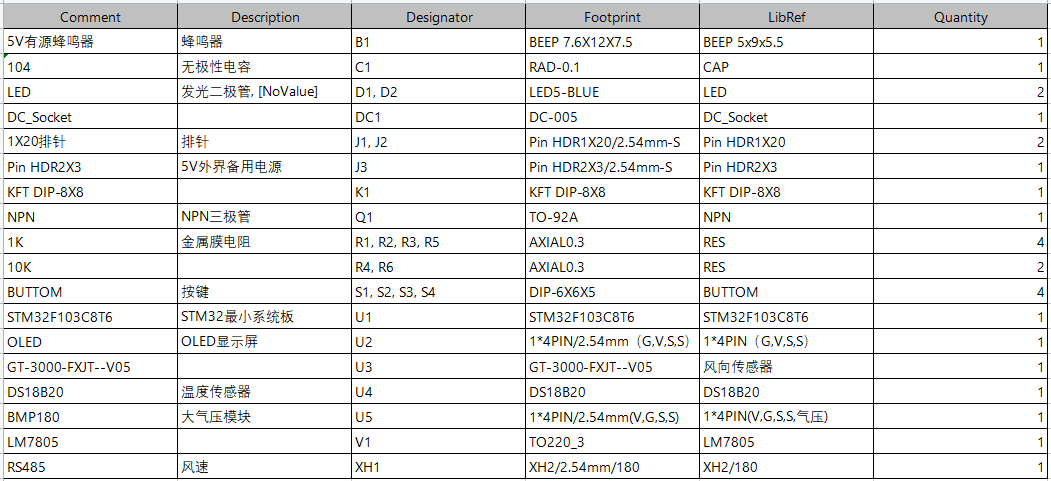

硬件清单：
