编号：

T0382405M

设计简介：

本设计是基于STM32的植物养护系统，主要实现以下功能：

1.可通过温湿度传感器检测当前温湿度
2.可以通过app控制浇灌器和加热器的开关
3.可以提供不同强度的光照，可以使用app控制光照强度
4.通过阈值实现土壤干旱的自动浇灌和温度过低的自动加温
5.可以定期拍照上传记录获取植物状态
6.设置3到4个阈值组合表示不同的植物，可以在app中选择某一植物以自动调整阈值。

电源： 5V
传感器：温湿度 传感器（DHT11）、摄像头模块（ESP32-Cam）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：N-Mos、USB灯
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、DHT11、ESP32-Cam、N-Mos、USB灯、独立按键、ESP8266-12F

题目扩展：智能花盆、温湿度控制系统

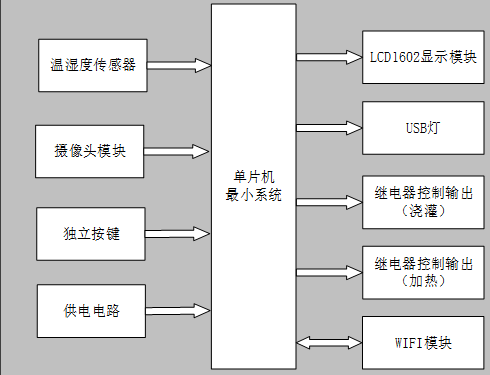

1. 温湿度传感器：检测当前温湿度
2. 摄像头模块：定期拍照上传，记录植物状态
3. 独立按键：切换界面和模式、设置光照强度、温度、土壤湿度阈值，手动开启浇水和加热继电器等
4. 供电电路：为整个系统供电

1. LCD1602 显示模块：显示当前光照强度、土壤湿度值、模式、植物名称等
2. USB 灯：提供不同强度的光照
3. 浇灌继电器：土壤湿度小于最小值时用于浇水
4. 加热继电器：温度小于最小值时用于加热
5. WIFI 模块：连接 APP 与系统，实现远程监控和控制浇灌、加热、光照及接收植物状态图片等功能
