设计编号：T0382405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

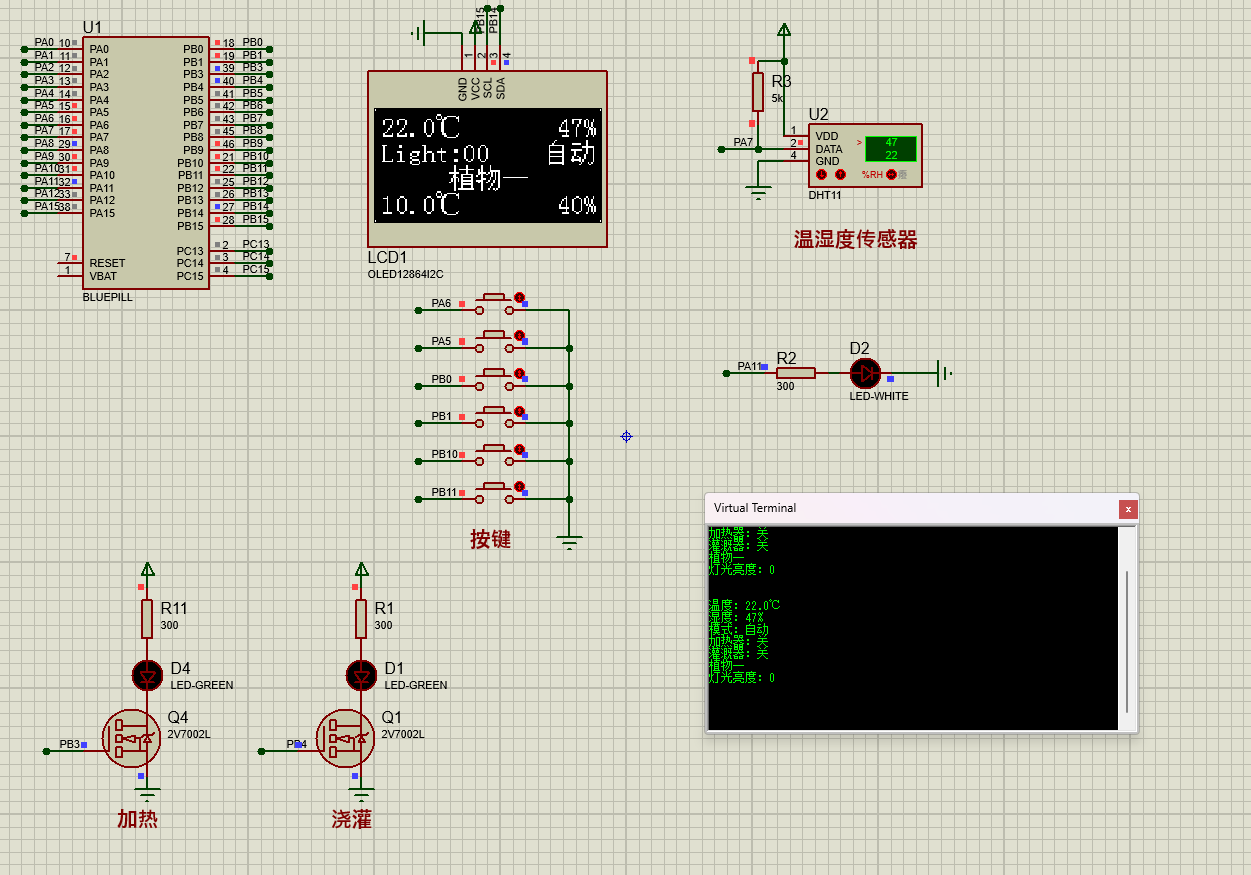

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

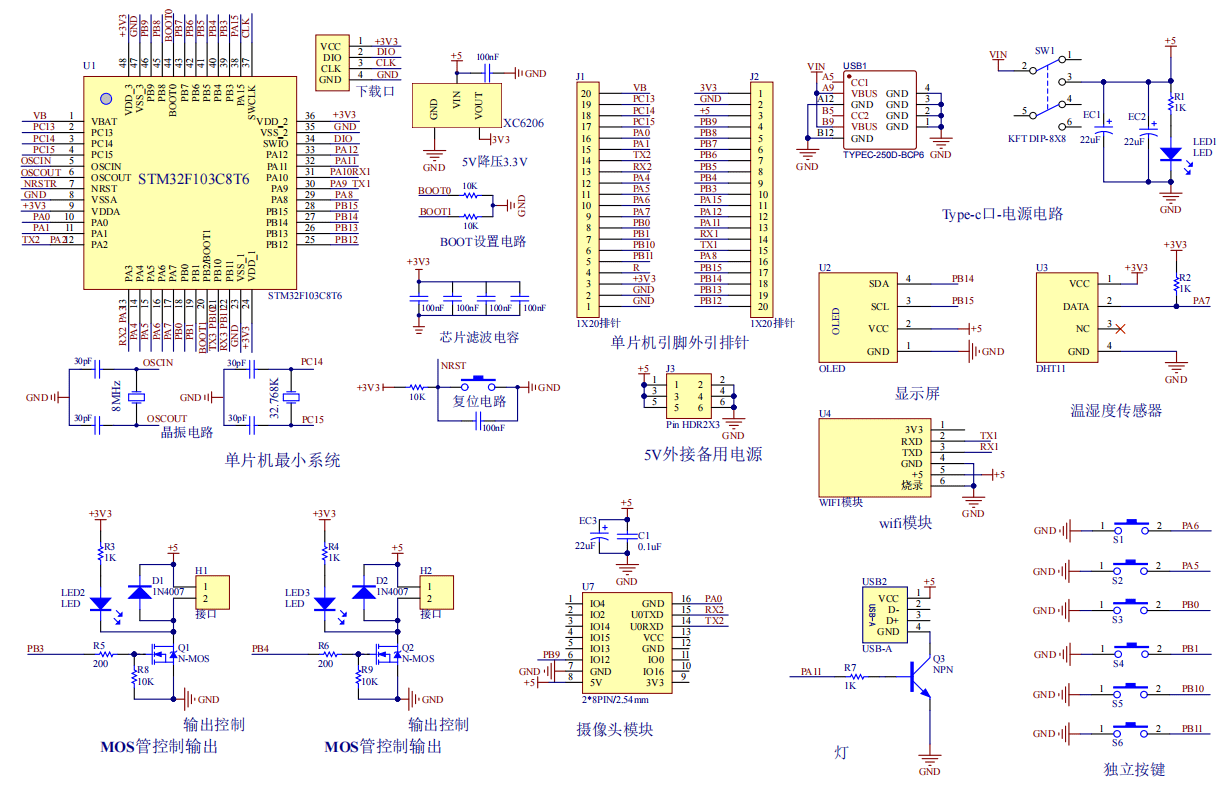

原理图：

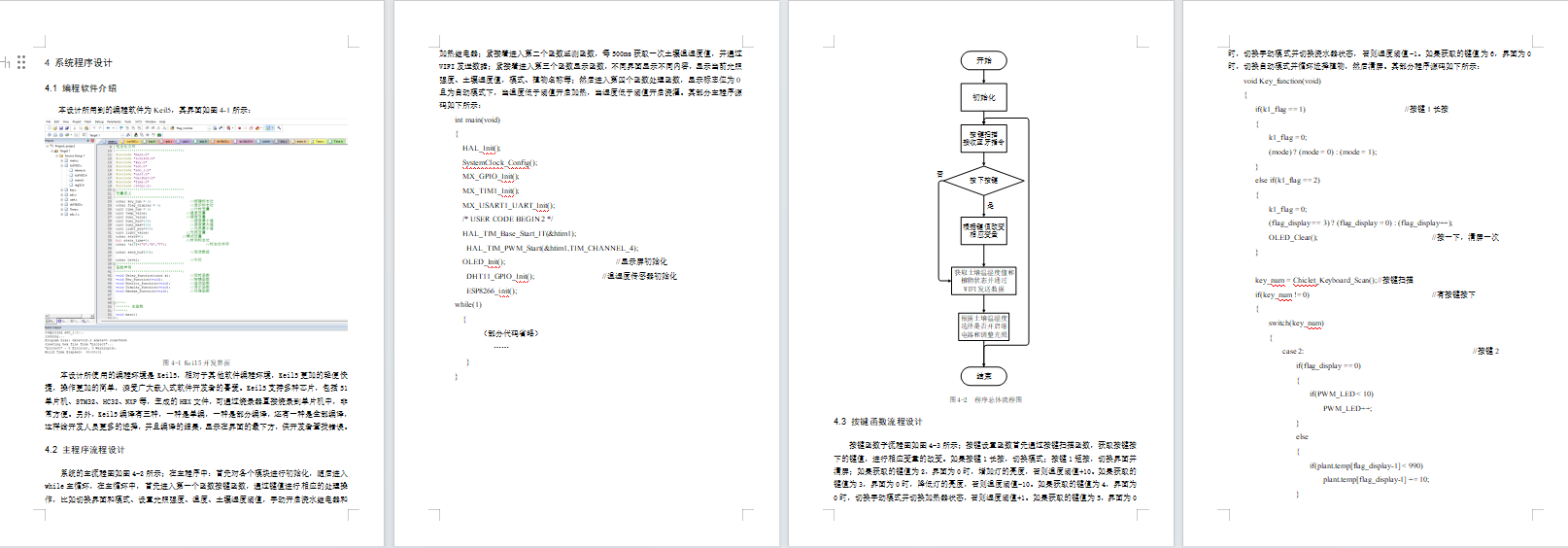

软件设计流程：

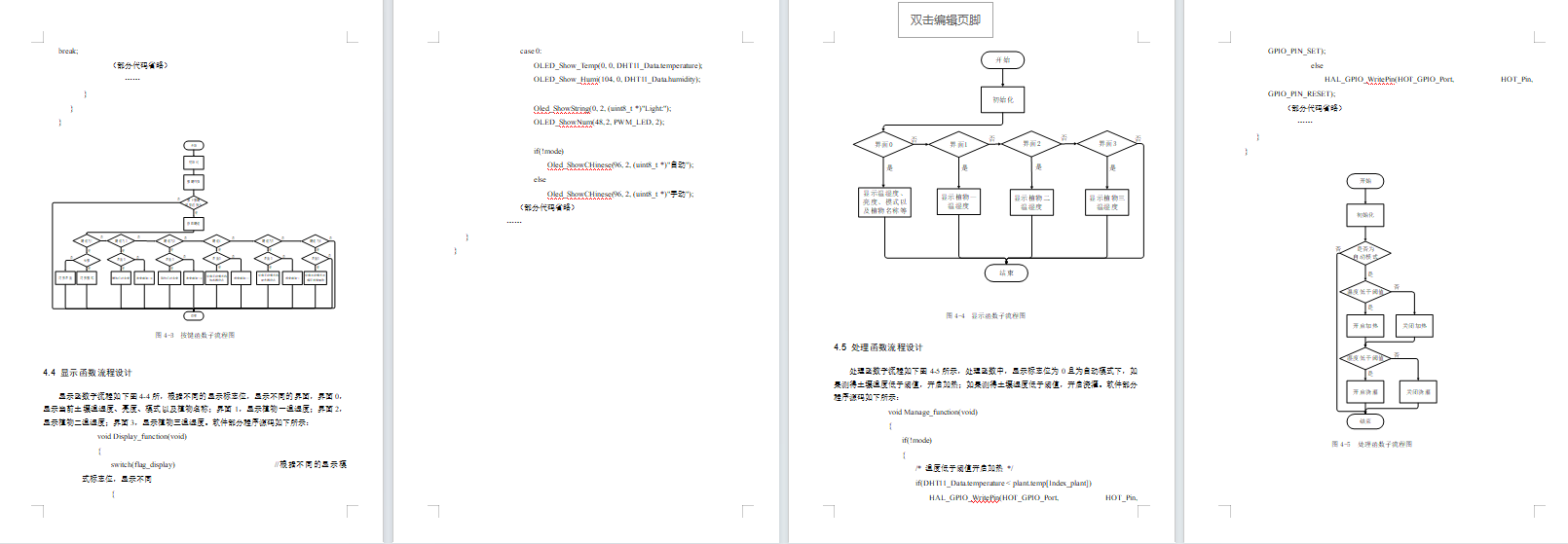

软件设计流程：

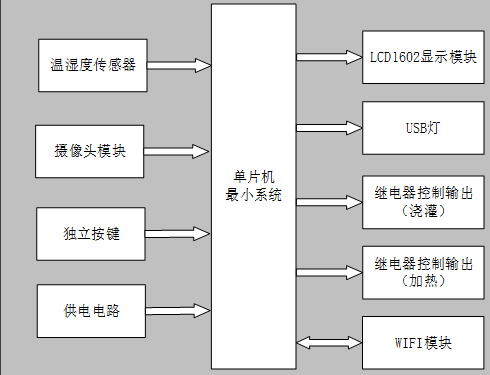

系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的植物养护系统设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是温湿度传感器，用于检测当前温湿度；第二部分是摄像头模块，用于定期拍照上传记录获取植物状态；第三部分是独立按键，用于切换界面和模式、设置光照强度、温度、土壤湿度阈值，手动开启浇水继电器和加热继电器等；第六部分是供电电路，给整个系统进行供电。
输出由五部分组成，第一部分是LCD1602显示模块, 显示当前光照强度、土壤湿度值，模式、植物名称等；第二部分是USB灯，可以提供不同强度的光照；第三部分是继电器（浇灌），土壤湿度小于其最小值时用于浇水；第四部分是继电器（加热），温度小于其最小值时用于加热；最后一部分是WIFI模块，通过该模块可以连接APP与系统，实现远程监控和控制浇灌、加热、光照及接收植物状态图片等功能。

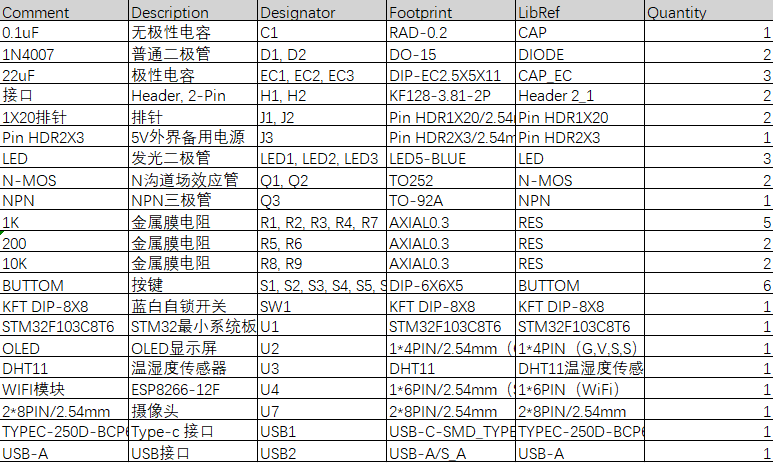

硬件清单：
