编号：

T1092405M

设计简介：

本设计是基于STM32的管道有害气体监测系统，主要实现以下功能：

1.可通过传感器监测烟雾浓度、甲烷、一氧化碳、二氧化碳
2.可通过显示屏显示数据
3.可通过按键设置阈值，超出阈值开启风扇并且声光报警
4.可通过WIFI模块连接云平台

电源： 5V
传感器：烟雾传感器（MQ-2）、甲烷传感器（MQ-4）、一氧化碳传感器（MQ-7）、二氧化碳传感器（SGP30）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器）、有源蜂鸣器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、MQ-2、MQ-4、MQ-7、SGP30、继电器、风扇、有源蜂鸣器、独立按键、ESP8266-12F

题目扩展：空气质量监测系统、智能排风扇系统

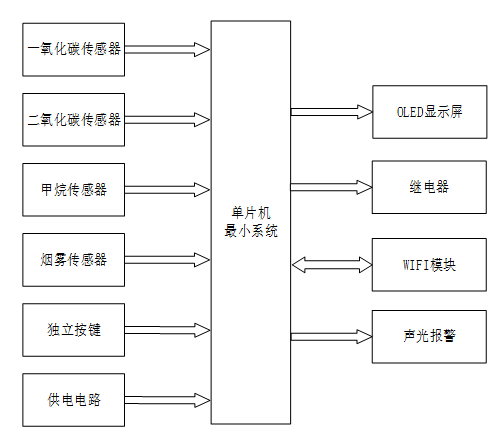

基于 STM32 的管道有害气体监测系统设计

一、主控部分

二、输入部分

1. MQ-7 一氧化碳传感器模块：检测管道内一氧化碳（CO）浓度值
2. SGP30 二氧化碳传感器模块：检测管道内二氧化碳（CO₂）浓度值
3. MQ-4 甲烷传感器模块：检测管道内甲烷浓度值
4. MQ-2 烟雾传感器模块：检测管道内烟雾浓度值
5. 独立按键模块：用于切换显示界面、设置烟雾、甲烷、一氧化碳（CO）、二氧化碳（CO₂）的浓度阈值
6. 供电电路模块：为整个管道有害气体监测系统供电

三、输出部分

1. OLED 显示模块：显示烟雾、甲烷、一氧化碳（CO）、二氧化碳（CO₂）的实时浓度值，以及已设置的各项气体浓度阈值
2. 继电器模块：当二氧化碳（CO₂）、一氧化碳（CO）、甲烷或烟雾浓度超过设定阈值时，触发继电器动作，控制通风设备启动进行通风处理
3. WIFI 模块：通过该模块连接云平台，上传实时监测的气体浓度数据；同时在云平台显示报警信息，支持通过云平台远程设置各项气体浓度阈值
4. 声光报警模块：当二氧化碳（CO₂）、一氧化碳（CO）、甲烷或烟雾浓度超过设定阈值时，触发声光报警
