本设计是基于STM32的汽车多功能预警系统，主要实现以下功能：

1、可通过按键启停，继电器闭合
1、使用酒精传感器检测车内浓度，断开继电器源、语音报警
2、编码电机测速，超过设定值，语音播报：请注意，超速行驶。
3、安全带检测，没有系的话，语音播报：请注意，安全带没有系好
4、超声波检测距离，判断司机是否低头，低于设定值，判定疲劳驾驶，语音提示：请注意，疲劳驾驶，注意休息
5、汽车启动后，开启定时模块，设置个时间周期，时间到达之后，会语音提醒：驾驶时间过长，请勿疲劳驾驶
6、可通过4G模块连接阿里云

电源： 5V
传感器：酒精浓度传感器（MQ-3）、超声波传感器（HC-SR04）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：编码电机（GA25-370）、语音播报模块（SU-03T）
人机交互：独立按键、行程开关
通信模块：4G模块（ML307R）

标签：STM32F103C8T6、OLED12864、MQ-3、HC-SR04、GA25-370、SU-03T、独立按键、行程开关、ML307R

题目扩展：基于单片机的测速系统、汽车安全驾驶提示仪

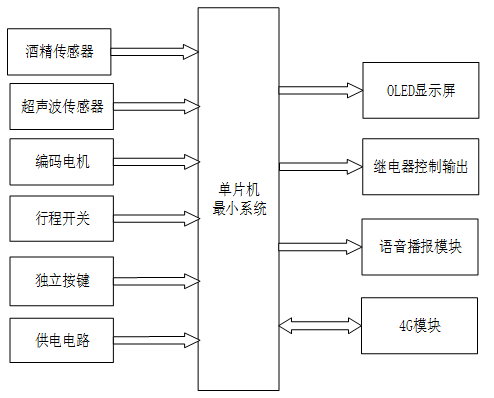

1. 基于 STM32 的汽车多功能预警系统设计

   一、主控部分

   核心：STM32F103 单片机
2. 功能：获取输入部分数据、内部处理、控制输出部分

   二、输入部分

   1. 酒精传感器模块：检测酒精浓度
   2. 超声波传感器模块：检测距离，判断司机是否疲劳驾驶
   3. 编码电机模块：测量行车速度
   4. 行程开关模块：检测是否系上安全带
   5. 独立按键：切换界面、设置参数阈值
   6. 供电电路：为整个系统供电

   三、输出部分

   1. OLED 显示模块：显示酒精浓度、行车速度、检测距离、设置的参数阈值等信息
   2. 继电器控制模块：控制车辆启动与停止
   3. 语音播报模块：处于危险驾驶状态时，通过语音播报进行提醒
   4. 4G 模块：将监测数据上传至云平台，实现远程监控
