基于STM32的电动汽车充电桩

设计编号:T1432405M



首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览



编号:

T1432405M

设计简介:

本设计是基于STM32的电动汽车充电桩,主要实现以下功能:

1、RFID可以注册卡以及删除卡,并且可以充值
2、充电桩带有温度检测,当温度过高,自动断电
3、开始充电时,显示模块开始计时和显示当前充电费用,充电结束刷卡扣费
4、充电检测电压以及充电功率
5、电压超过阈值会报警以及断电
6、采用WiFi模块将设备是否处于充电状态进行上传
7.可通过云平台设置收费标准

电源: 5V(直流)、220V(交流)
传感器:温度传感器(DS18B20)、RFID识别模组(RC522)、电测计量模块(IM1253B)
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:继电器
人机交互:独立按键
通信模块:WIFI模块(ESP8266-12F)

标签:STM32F103C8T6、OLED12864、DS18B20、RC522、IM1253B、独立按键、ESP8266-12F、继电器

题目扩展:停车场计费系统、车流量统计系统

基于STM32的电动汽车充电桩基于STM32的电动汽车充电桩基于STM32的电动汽车充电桩基于STM32的电动汽车充电桩基于STM32的电动汽车充电桩基于STM32的电动汽车充电桩基于STM32的电动汽车充电桩

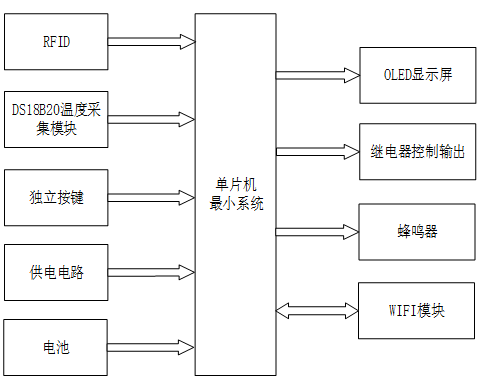

  1. 基于 STM32 的电动汽车充电桩系统设计

    一、主控部分

    核心:STM32F103 单片机
  2. 功能:获取输入部分数据、内部处理、控制输出部分

    二、输入部分

    1. RFID 模块:用于识别用户卡片
    2. DS18B20 温度采集模块:用于获取环境及设备温度值
    3. 独立按键:用于切换界面、对卡片进行操作、控制充电状态开关、设置温度与电压阈值、设置充值金额等
    4. 供电电路:为整个系统供电
    5. 电池模块:用于电能存储与充电

    三、输出部分

    1. OLED 显示模块:显示卡片操作信息、充电时长、电池电压、电池电量、充电费用、温度等数据
    2. 继电器控制模块:控制充电回路的开关
    3. 蜂鸣器报警模块:测得温度过高或电压过高时触发报警
    4. WIFI 模块:将获取的充电状态、电池电压、电池电量等数据上传至手机,且可通过云平台设置充电收费标准
