设计编号：T1432405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

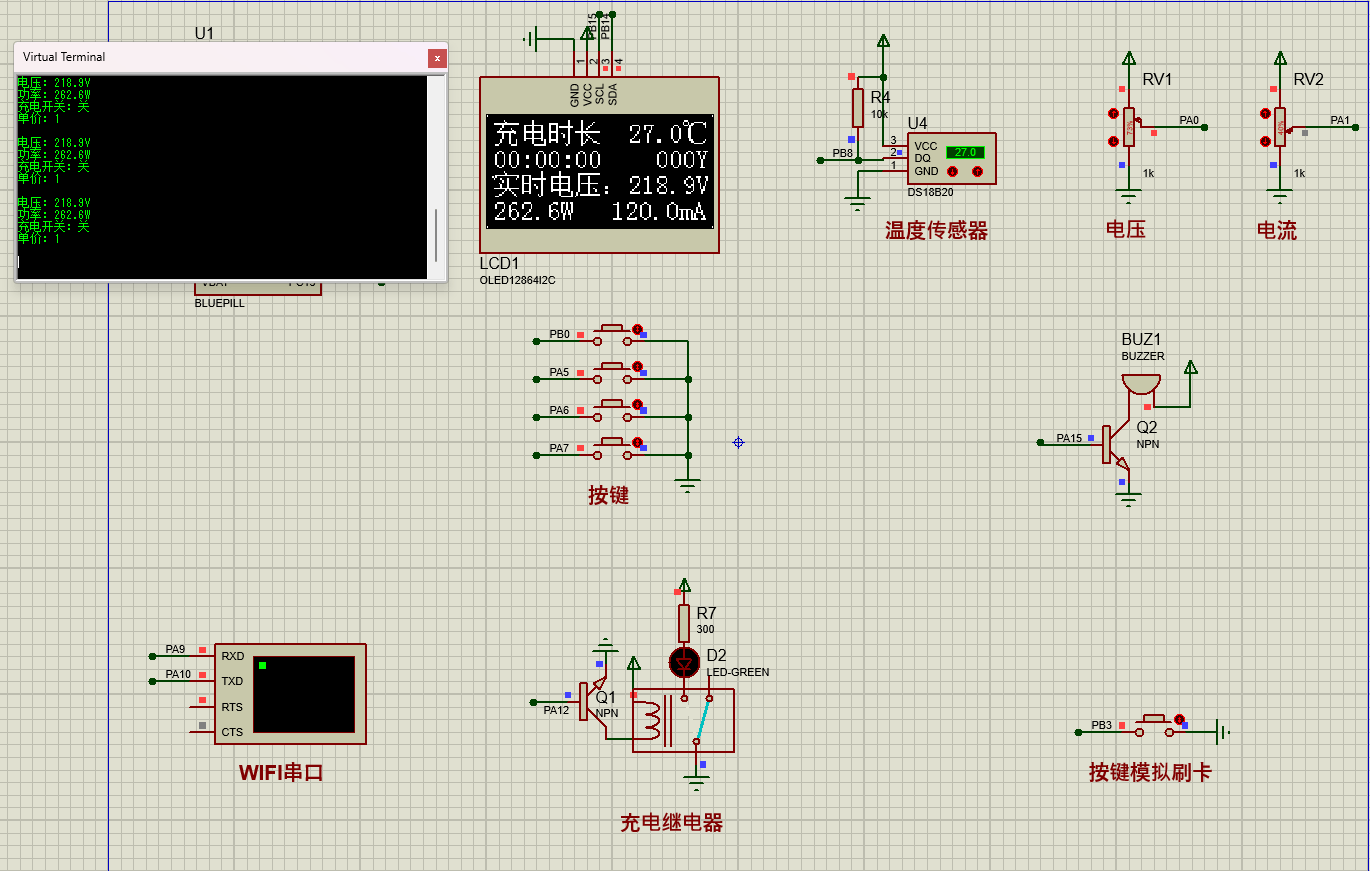

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
总体资料：

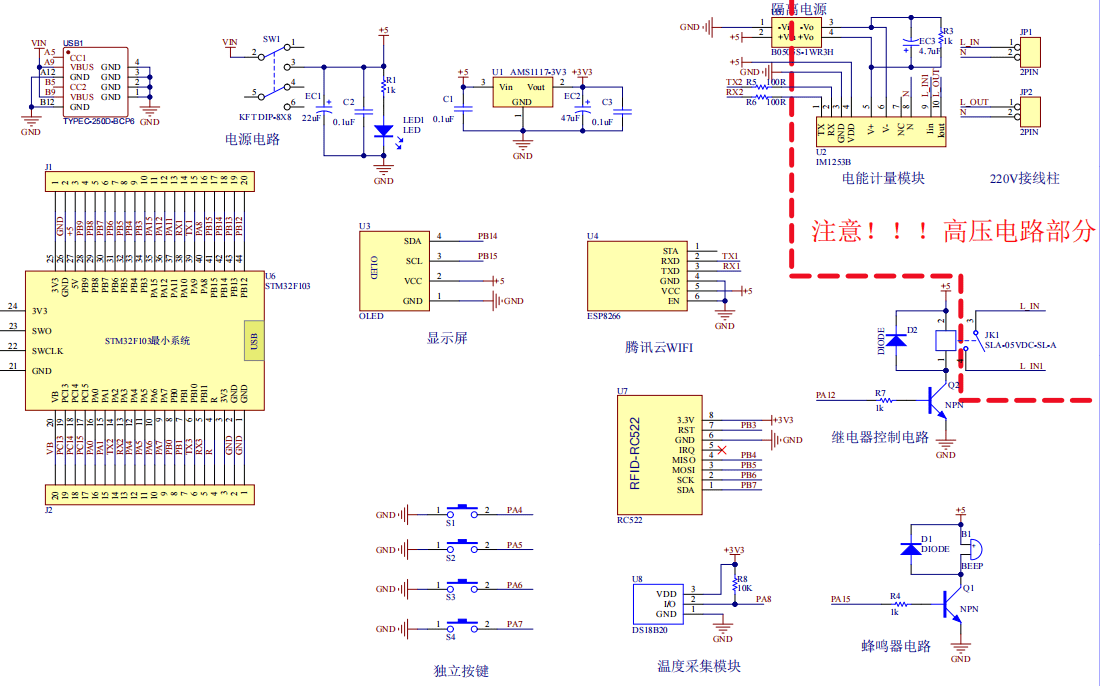

原理图：

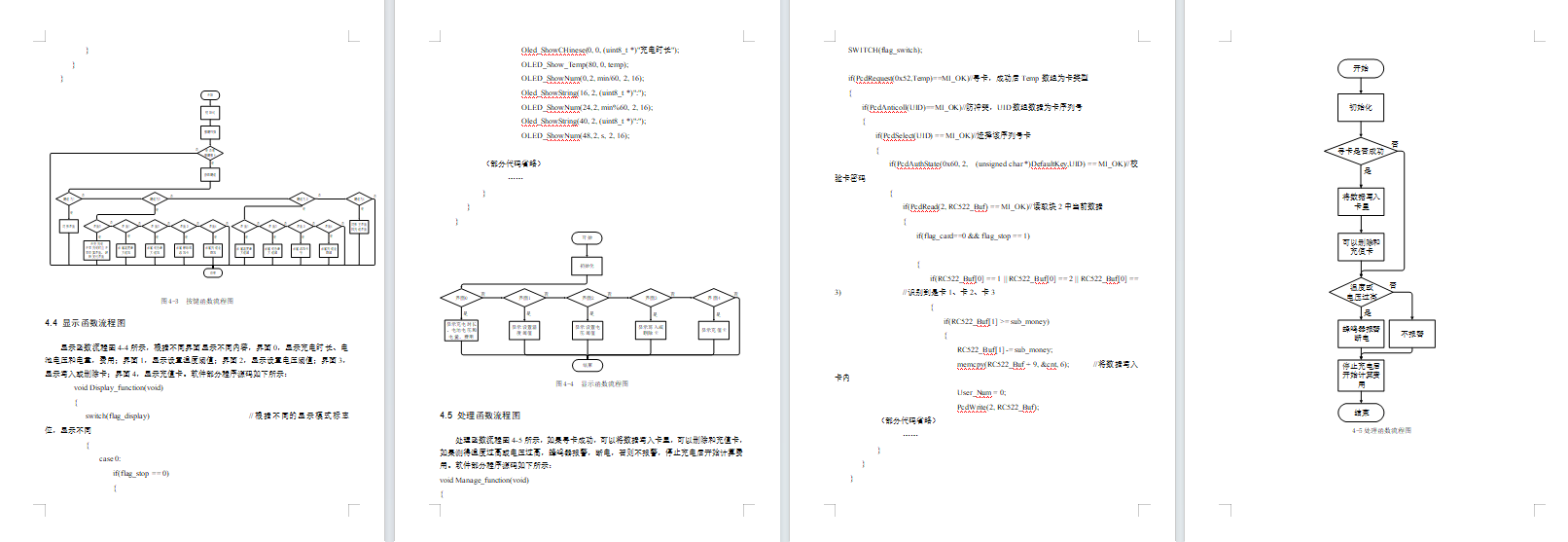

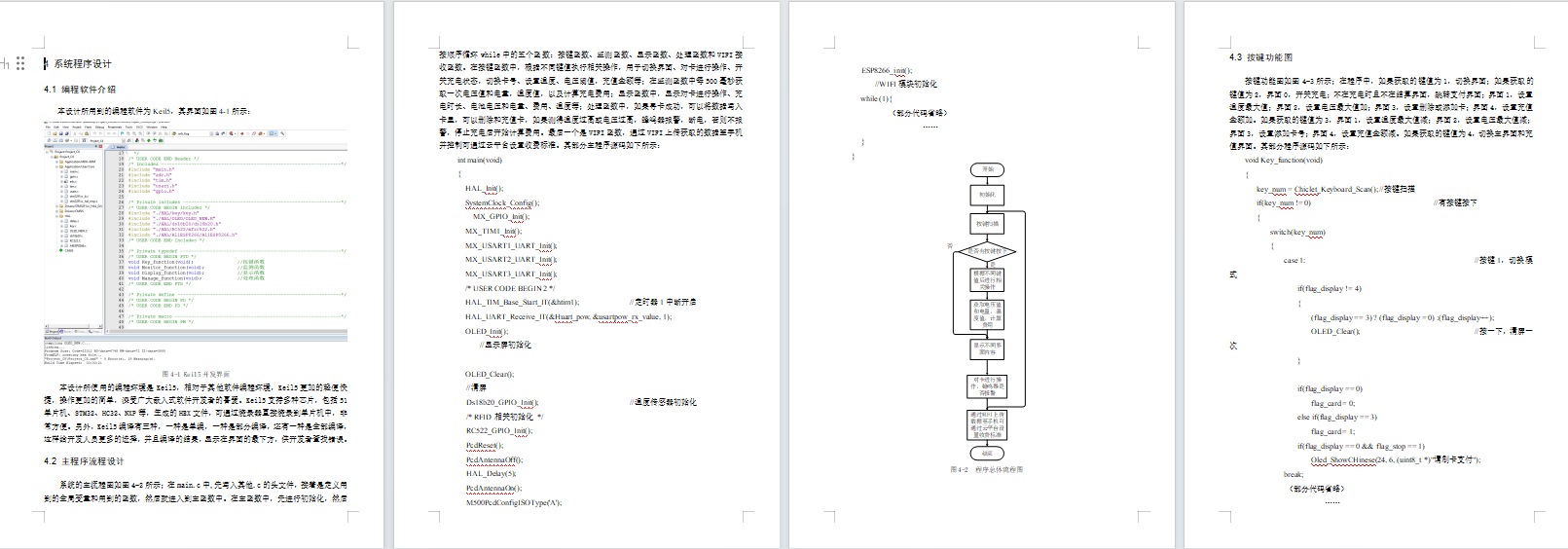

软件设计流程：
软件设计流程：

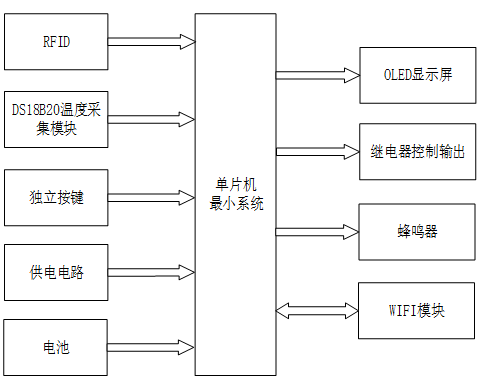

系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的电动汽车充电桩设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是RFID，用于识别卡片；第二部分是DS18B20温度采集模块，用于获取温度值；第三部分是独立按键，用于切换界面、对卡进行操作、开关充电状态，设置温度、电压阈值，充值金额等；第四部分是供电电路，给整个系统供电；第五部分是电池，用于充电。输出由四部分组成，第一部分是OLED显示屏，显示对卡进行操作、充电时长、电池电压和电量、费用、温度等；第二部分是继电器控制输出，开关充电；第三部分是蜂鸣器，测得温度过高或电压过高，蜂鸣器进行报警；最后一部分是WIFI模块，上传获取的充电状态、电压和电量至手机，并可通过云平台设置收费标准。

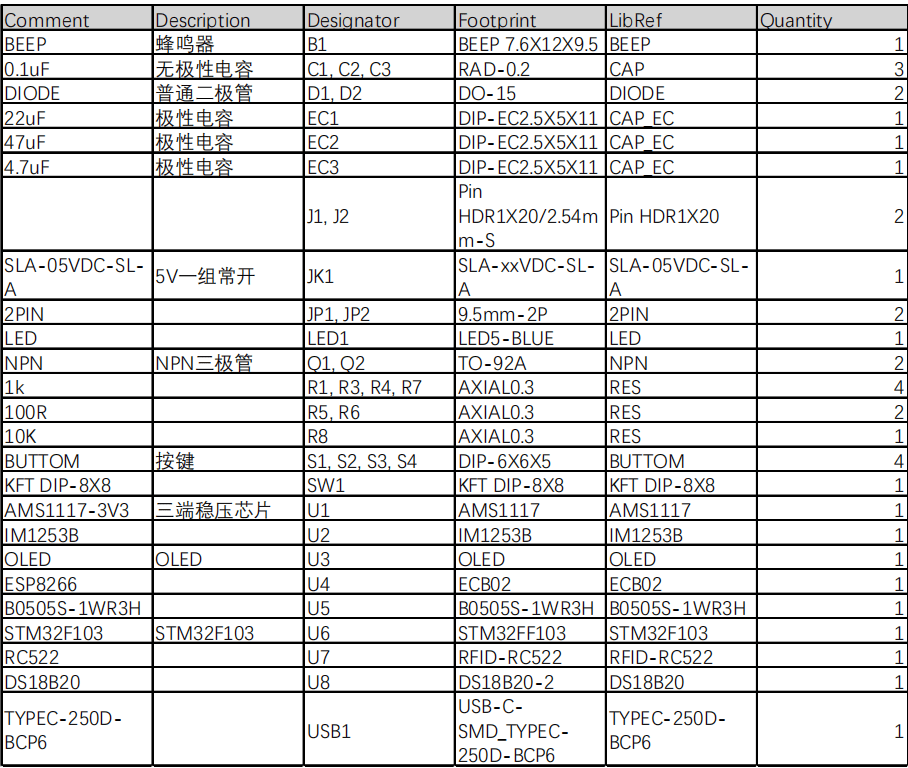

硬件清单：
